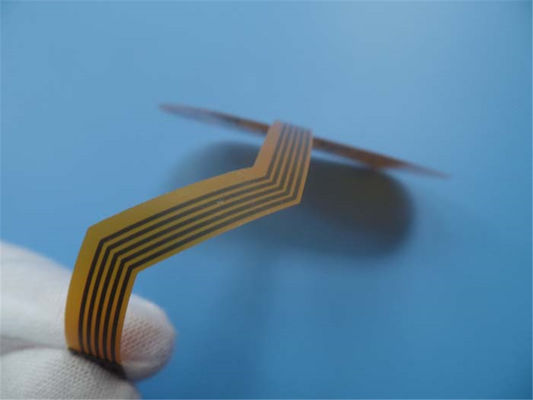

Коннектор клавиатуры FPC полиамида Flexible2 слой FPC толщиной 0,2 мм

продукты

Недавно отгруженная радиочастотная печатная плата

Коннектор клавиатуры FPC полиамида Flexible2 слой FPC толщиной 0,2 мм

МОК:	1
цена:	USD40~50 per piece
стандартная упаковка:	Вакуум
Срок доставки:	6-7 рабочих дней
способ оплаты:	T/T, PayPal
Пропускная способность:	50000 частей в месяц

Подробная информация

Описание продукта

Подробная информация

Место происхождения

Китай

Фирменное наименование

Bicheng Enterprise Limited

Сертификация

Номер модели

BIC-0409-V4.09

Размеры гибких ПКБ:

120.18 х 30.28 мм

Количество слоев:

Материал доски:

Полиимид 25 мкм

Толщина доски:

0.20 мм

Толщина поверхности Cu:

35 мкм

Цвет Coverlay:

Желтый

Цвет шелкографии:

Белый

Функция:

100% пройти электрические испытания

Количество мин заказа:

Цена:

USD40~50 per piece

Упаковывая детали:

Вакуум

Время доставки:

6-7 рабочих дней

Условия оплаты:

T/T, PayPal

Поставка способности:

50000 частей в месяц

Описание продукта

Профиль продукта

1.1 Общее описание

Это тип гибкой печатной схемы для применения клавиатуры.

0Основной ламинат изготовлен по стандарту IPC 6012 класса 2 с использованием

На вставляющую часть наносится полиамидное затвердевающее средство.

1.2 Особенности и преимущества

A. Отличная гибкость
B. Уменьшение объема
С. Уменьшение веса
D. Консистенция сборки
E. Увеличение надежности
F. Управляемость конструкции электрических параметров
G. Конец может быть полностью сварен
H. Необходимость использования материалов
I. Низкая стоимость
J. Непрерывность обработки
К. Небольшое количество, прототипы и производство.
L. DDU Перевозка от двери к двери с конкурентоспособными расходами на доставку.

1.3 Применение

емкостный сенсорный экран/панель,
Промышленный интерфон управления,
Электростатические потребительские устройства
Модный пластинка браслет,

1.4 Параметр и таблица данных

Параметр и лист данных
Размер гибких ПКБ	120.18 х 30.28 мм
Количество слоев	2
Тип доски	Гибкие печатные платы
Толщина доски	0.20 мм
Материал доски	Полимид 25 мкм
Поставщик материалов для доски	ITEQ
Tg Значение материала доски	60°C

Толщина PTH Cu	≥ 20 мкм
Толщина внутреннего слоя	Никаких
Толщина поверхности Cu	35 мкм

Цвет покрытия	Желтый
Количество покрытий	2
Толщина покрытия	25 мкм
Укрепляющий материал	Полимид
Толщина уплотнителя	0.2 мм

Тип шелковой чернил	IJR-4000 MW300
Поставщик шелкопряда	ТАЙЁ
Цвет шелкового экрана	Белый
Количество шелкопряда	1

Испытание очистки Coverlay	Не очищается
Сцепление с легендой	3M 90°C Без шелушения после минимум 3 испытаний

Поверхностная отделка	Золото погружения
Толщина никеля/золото	Au: 0,03μm ((Min.); Ni 2-4μm
Требование RoHS	Да, да.
Известность	94-V0

Испытание теплового удара	Пропуск, -25°C±125°C, 1000 циклов.
Тепловое напряжение	Проход, 300±5°C, 10 секунд, 3 цикла.
Функция	100% прошли испытание на электричестве
Изготовление	Соответствие требованиям IPC-A-600H и IPC-6013C класса 2

Разнообразие гибких ПХБ

Коннектор клавиатуры FPC полиамида Flexible2 слой FPC толщиной 0,2 мм 0

CNC маршрутизация

Коннектор клавиатуры FPC полиамида Flexible2 слой FPC толщиной 0,2 мм 1
