Подложка TMM10 RF, предназначенная для однослойных, двухслойных, многослойных и гибридных печатных плат
  • Имя
  • Имя
  • Имя

Подложка TMM10 RF, предназначенная для однослойных, двухслойных, многослойных и гибридных печатных плат

МОК: 1PCS
цена: 0.99-99USD/PCS
стандартная упаковка: Packing
Срок доставки: 2-10 working days
способ оплаты: T/T, Paypal
Пропускная способность: 50000pcs
Подробная информация
Описание продукта
Подробная информация
Place of Origin
China
Фирменное наименование
Rogers
Сертификация
ISO9001
Model Number
TMM10
Pcb Layer:
1-28layers
Through Hole Technology:
Yes
Silkscreen Color:
White
Thickness:
0.2-3.2mm
Min Line Width:
5mil
Board Thk:
1.0MM
Minimum Hole Size:
0.2 mm
Maximum Board Size:
18
Solder Mask Color:
Green
Layer:
6
Assembly Option:
yes
Impedance Control:
50 ohm
Color:
White,yellow,green,blue...
Copper Weight:
0.5-3oz
Origin:
China
Minimum Order Quantity:
1PCS
Цена:
0.99-99USD/PCS
Packaging Details:
Packing
Delivery Time:
2-10 working days
Payment Terms:
T/T, Paypal
Supply Ability:
50000pcs
Описание продукта

Какие схемы мы делаем? (21)

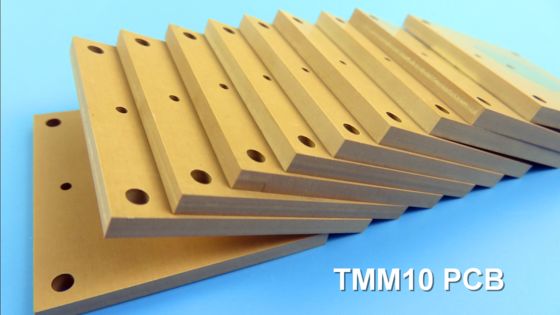

TMM10 ПКБ высокой частоты



Введение

Термоустойчивые микроволновые материалы Rogers TMM10 представляют собой керамические термоустойчивые полимерные композиты, предназначенные для применения с высокой надежностью полоски и микрополоски.



Он сочетает в себе преимущества как ПТФЕ, так и керамических субстратов, не ограничиваясь их механическими свойствами и технологиями производства.



Подложка TMM10 RF, предназначенная для однослойных, двухслойных, многослойных и гибридных печатных плат 0



Особенности



TMM10 имеет диэлектрическую постоянную (Dk) 9,20 +/-.23, что позволяет более компактные конструкции и предоставляет возможность миниатюризации.



С коэффициентом рассеивания 0,0022 на частоте 10 ГГц TMM10 минимизирует потерю сигнала для эффективной работы.



Его тепловой коэффициент Dk -38 ppm/°K повышает стабильность при температурных колебаниях.



Коэффициент теплового расширения составляет 21 ppm/°K на оси X и Y, 20 ppm/°K в направлении Z, медь, соответствующая CTE, позволяет производить высокую надежность покрытия через отверстия,и низкие значения сокращения огранки.



Кроме того, теплопроводность TMM10 составляет 0,76 W/mK, что примерно в два раза больше, чем у традиционных ламинатах из ПТФЭ/керамики, что облегчает удаление тепла.



TMM10 обладает механическими свойствами, которые эффективно сопротивляются прополкам и холодным потокам, обеспечивая долгосрочную стабильность в различных приложениях.

Подложка TMM10 RF, предназначенная для однослойных, двухслойных, многослойных и гибридных печатных плат 1



Способность ПКБ

ПКБ-материал: Керамические, углеводородные, термоустойчивые полимерные композиты
Наименование: TMM10
Диэлектрическая постоянная: 90,20 ± 0.23
Количество слоев: Однослойный, двойной, многослойный, гибридный ПКБ
Вес меди: 1 унция (35 мкм), 2 унции (70 мкм)
Толщина ПКЖ: 15миллиметров (0,381 мм), 20миллиметров (0,508 мм), 25миллиметров (0,635 мм), 30миллиметров (0,762 мм), 50миллиметров (1,27 мм), 60миллиметров (1,524 мм), 75миллиметров (1,905 мм), 100миллиметров (2,54 мм), 125миллиметров (3,175 мм), 150миллиметров (3,81 мм), 200миллиметров (5,08 мм), 250миллиметров (6,5 мм).35 мм), 275миллиметров (6,985 мм), 300миллиметров (7,62 мм), 500миллиметров (12,70 мм)
Размер ПКБ: ≤ 400 мм х 500 мм
Маска для сварки: Зеленый, черный, синий, желтый, красный и т.д.
Окончание поверхности: Голая медь, HASL, ENIG, погруженное серебро, погруженное олово, ENEPIG, чистое золото, OSP и т.д.

В Bicheng мы гордимся нашими передовыми производственными возможностями для ламината TMM10, предлагая широкий спектр вариантов для удовлетворения различных требований проекта.



Мы можем предоставить вам однослойные, двуслойные, многослойные и гибридные печатные платы, обеспечивая гибкость и настройку для различных приложений.



Для удовлетворения различных потребностей в производительности доступны медные массы 1 унции (35 мкм) и 2 унции (70 мкм).



Опции толщины ПКЖ варьируются от 15 миллилитров (0,381 мм) до впечатляющих 500 миллилитров (12,70 мм), что позволяет нам поддерживать как компактные, так и прочные конструкции.



Наши возможности размера печатных плат достигают 400 мм х 500 мм, что делает нас хорошо подготовленными для более крупных проектов.



Мы предлагаем разнообразные цвета сварных масок, включая зеленый, черный, синий, желтый и красный, наряду с несколькими поверхностными отделками, такими как голая медь, HASL, ENIG, погружение серебро, погружение олово, ENEPIG,чистое золото, и OSP.



Заявления

ТММ10 ПКБ обычно используется в различных приложениях, включая чип-тестеры, диэлектрические поляризаторы, спутниковые системы связи, антенны GPS и антенны патча и т. Д.



Спасибо, что смотрели.
