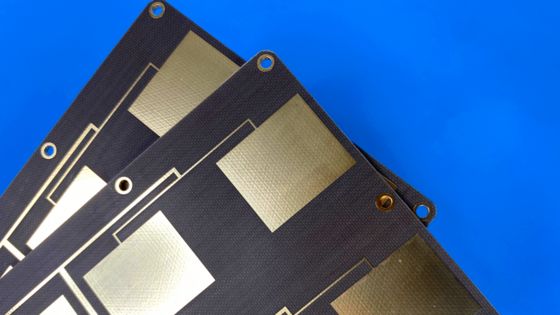

Диклад 870 высокочастотные ПКБ

Введение

Ламинат Rogers DiClad 870 - это ткань, усиленная стекловолокном.Композиты на основе ПТФЕ, которые обеспечивают более низкую диэлектрическую постоянную и коэффициенты рассеивания, используя меньше слоев стекловолокна и более высокое соотношение содержания ПТФЕ.

Укрепление из стекловолокна в DiClad 870 обеспечивает большую стабильность измерений, чем ламинат на основе PTFE с подобными диэлектрическими константами.Покрытые слоями стекловолокна в материалах DiClad 870 выровнены в одном направлении.

Особенности

Вот некоторые отличительные особенности материалов DiClad 870.

Они демонстрируют диэлектрическую постоянную 2,33 как на 1 МГц, так и на 10 ГГц, обеспечивая надежную передачу сигнала.

При частоте 10 ГГц эти ламинаты демонстрируют низкий коэффициент рассеивания 0.0013, поддерживая целостность сигнала.

DiClad 870 может похвастаться сильной прочностью медной кожуры 14 фунтов/дюйм с использованием 35 мкм фольги на IPC TM-650 2.4.8 метод испытания, обеспечивающий прочную адгезию меди.

Уровень поглощения влаги исключительно низок - 0,02%, что гарантирует стабильность в различных условиях окружающей среды.

Наконец, DiClad 870 соответствует стандартам воспламеняемости UL 94-V0, обеспечивая высокую безопасность и огнестойкость.

Способность ПКБ

В этом разделе мы рассмотрим разнообразные возможности, которые мы предлагаем для ваших ДиКлад 870 ПК.

Наши услуги охватывают широкий спектр уровней, от односторонних до двусторонних, многослойных и гибридных печатных плат, что позволяет использовать всевозможные возможности в ваших проектах.

Что касается толщины диэлектриков, мы предлагаем такие варианты, как 31 миллиметр (0,787 мм), 93 миллиметр (2,286 мм) и 125 миллиметров (3,175 мм), удовлетворяя различным требованиям проекта.

Вы можете выбрать из разных весов меди, таких как 1 унция (35 мкм) и 2 унции (70 мкм), чтобы соответствовать вашим потребностям в проводимости.

С максимальным размером ПКБ 400 мм х 500 мм, мы предлагаем достаточно места для ваших проектов, будь то для одной доски или нескольких проектов в одной панели.

Наши варианты сварных масок включают в себя различные цвета, такие как зеленый, черный, синий, красный, желтый и многое другое, что позволяет вам персонализировать свои печатные платы.

Для отделки поверхности мы предлагаем ряд вариантов, включая погрузочное золото, HASL, погрузочное серебро, погрузочное олово, обнаженную медь, OSP, ENEPIG и чистое золото.

Заявления

ДиКлад 870 ПХБ часто используются в фильтре, сцеплении и усилитель низкого шума

Они также используются в разделителях мощности, комбинаторах и антеннах базовых станций, где важна низкая потеря.

В радиолокационных сетях питания, коммерческих сетях фазовых массивов, системах наведения и цифровых радиоантеннах также можно найти присутствие печатных плат DiClad 870.

Спасибо, что смотрели.
