МОК: | 1 шт |
цена: | 0.99-99USD/PCS |
стандартная упаковка: | Упаковка |
Срок доставки: | 2-10 рабочих дней |
способ оплаты: | T/T, PayPal |
Пропускная способность: | 50000pcs |
Какие печатные платы мы делаем? (34)
AD255C Высокочастотные печатные платы
Введение
Ламинаты Rogers AD255C представляют собой сложную смесь фторполимерной смолы, тщательно отобранных керамических элементов и армирования стекловолокном. Используя исключительные термические свойства фторполимерной смолы, наряду со стратегической интеграцией керамических материалов и армирования стекловолокном, материалы AD255C выделяются своим сниженным уровнем потерь, более низкими характеристиками теплового расширения и минимизированными эффектами пассивной интермодуляции (PIM). Эта уникальная комбинация приводит к специализированному ВЧ-ламинатному материалу, который превосходно работает в различных микроволновых и ВЧ-приложениях в инфраструктуре телекоммуникаций.
Особенности
AD255C обладает несколькими замечательными особенностями, в том числе:
Композит с очень низкими потерями, наполненный PTFE и керамикой: Этот усовершенствованный композит объединяет PTFE с керамическими наполнителями, что приводит к исключительно низким потерям сигнала, что делает его идеальным для высокочастотных приложений.
Исключительный тангенс потерь: При тангенсе потерь всего 0,0014 при 10 ГГц и частотах базовых станций этот материал гарантирует эффективную передачу сигнала, минимизируя потери энергии и повышая общую производительность.
Диэлектрическая проницаемость 2,55:Материал имеет диэлектрическую проницаемость 2,55, обеспечивая надежную электрическую изоляцию с узкими допусками, что жизненно важно для поддержания целостности сигнала в чувствительных приложениях.
Низкопрофильная медь:Включение низкопрофильной меди повышает проводимость, сохраняя при этом компактный дизайн, что делает его идеальным для условий с ограниченным пространством.
Низкий CTE по оси Z: С коэффициентом теплового расширения (CTE) 50 ppm/°C по оси Z этот материал обеспечивает превосходную стабильность размеров при колебаниях температуры, обеспечивая стабильную производительность в широком диапазоне рабочих условий.
Возможности печатных плат
Материал печатной платы: | Композиты на основе стекловолокна и PTFE |
Обозначение: | AD255C |
Диэлектрическая проницаемость: | 2,55 (10 ГГц) |
Коэффициент рассеяния | 0,0014 (10 ГГц) |
Количество слоев: | Двусторонние печатные платы, многослойные печатные платы, гибридные печатные платы |
Вес меди: | 1 унция (35µм), 2 унции (70µм) |
Толщина диэлектрика: | 20 мил (0,508 мм), 30 мил (0,762 мм), 40 мил (1,016 мм), 60 мил (1,524 мм), 125 мил (3,175 мм) |
Размер печатной платы: | ≤400 мм X 500 мм |
Паяльная маска: | Зеленый, черный, синий, желтый, красный, фиолетовый и т. д. |
Покрытие поверхности: | Иммерсионное золото, HASL, иммерсионное серебро, иммерсионное олово, OSP, ENEPIG, голая медь, чистое золото и т. д. |
Мы предлагаем широкий спектр возможностей производства печатных плат для удовлетворения ваших проектных спецификаций, включая двусторонние печатные платы, многослойные печатные платы и гибридные платы.
Доступны варианты веса меди 1 унция (35µм) и 2 унции (70µм), а также различные варианты толщины диэлектрика от 20 мил (0,508 мм) до 125 мил (3,175 мм).
Максимальный размер печатной платы, который мы можем изготовить, составляет 400 мм x 500 мм, будь то одна плата в этих пределах или несколько конструкций на панели этого размера.
Что касается вариантов паяльной маски, мы предлагаем выбор цветов, таких как зеленый, черный, синий, желтый, красный, фиолетовый и другие.
Кроме того, мы предлагаем ряд вариантов обработки поверхности, включая иммерсионное золото, HASL, иммерсионное серебро, иммерсионное олово, OSP, ENEPIG, голая медь, покрытие чистым золотом и другие, чтобы соответствовать различным предпочтениям и требованиям.
Применения

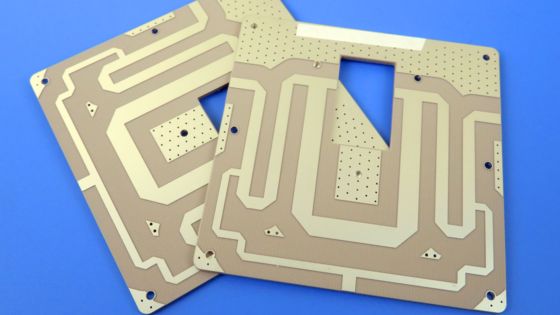

Типичные области применения печатных плат AD255C включают антенны базовых станций сотовой инфраструктуры, автомобильные телематические антенные системы и антенны коммерческого спутникового радио и т. д.
Спасибо за внимание! Мы ценим ваше время и надеемся увидеть вас в следующий раз.
