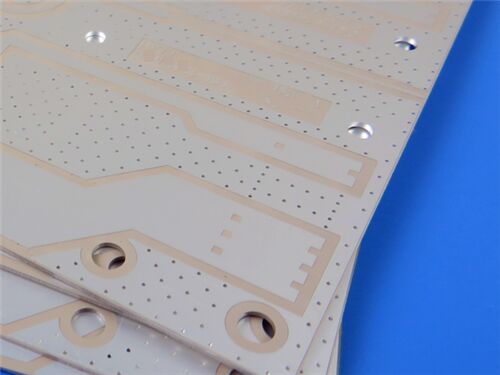

RO3010 2-слойная печатная плата, изготовленная на ламинате толщиной 20 мил с покрытием Immersion Silver

20mil RO3010 2-слойный ПКБ с погружением серебряной отделкой

20 миллионов.RO3010 Двухслойные печатные платыЭто высокочастотная печатная плата, построенная из ламинатов Rogers RO3010, которые представляют собой керамические композиты из PTFE, предлагающие исключительную механическую, электрическую и тепловую стабильность.Специально предназначенные для применения в радиочастотных и микроволновых системах, этот ПХБ имеет погружение серебряной поверхности отделки, компактный толщиной 0,5 мм, и 1 унция вес меди на обоих слоях.Этот ПКБ идеально подходит для миниатюризации схем и высокопроизводительных приложений в телекоммуникациях., спутниковые системы и автомобильные радары.

Подробная информация о конструкции ПКБ

ПХБ-накопление

Статистика ПХБ

ПКБ изготавливается с использованием графики Gerber RS-274-X, обеспечивая совместимость с современными производственными процессами и точным производством.

Обзор материала: Роджерс RO3010

Ламинаты Rogers RO3010 представляют собой передовые материалы на основе PTFE, предназначенные для высокочастотных применений.Эти ламината обеспечивают отличные электрические характеристики и размерную стабильность., что делает их идеальными для миниатюризации схем и широкополосных проектов.

Ключевые характеристики:

Высокая диэлектрическая постоянная: 10,2 ± 0,30 при 10 ГГц обеспечивает постоянную электрическую производительность.

Низкий фактор рассеивания: 0,0022 при 10 ГГц обеспечивает минимальную потерю сигнала.

Тепловая стабильность: температура разложения (Td) > 500°C для надежной работы в суровой среде.

Отличное CTE: значения CTE X/Y/Z обеспечивают стабильность измерений и совместимость с меди.

Устойчивость к влаге: низкая абсорбция (0,05%) обеспечивает производительность в влажных условиях.

Основные преимущества:

Устойчивость измерений: расширение сочетается с медью для повышенной надежности.

Снижение затрат: экономичные цены на массовое производство.

Миниатюризация: высокий Dk позволяет создавать компактные конструкции без ущерба для производительности.

Сертификат ISO 9001: отвечает строгим стандартам качества для производства.

Заявления

Мобильные антенны, усилители мощности

Радарные системы, телематика

Спутниковая связь, антенны GPS

Антенны для беспроводной связи

Дистанционные считыватели, связи с данными

Заключение

20mil RO3010 2-слойный печатный лист с погруженной серебряной отделкой предлагает надежное и высокопроизводительное решение для RF и микроволновых конструкций.Этот ПХБ обеспечивает низкую потерю производительности, отличная тепловая стабильность и высокая диэлектрическая постоянная, что делает его идеальным для различных отраслей промышленности, включая телекоммуникации, автомобилестроение и аэрокосмическую промышленность.Соответствие требованиям IPC-класса 2, и сертификация ISO 9001, этот ПКБ является идеальным выбором для инженеров, требующих точности, надежности и экономичности в своих проектах.
