RT/duroid 6035HTC PCB: High-Performance for RF and Microwave Applications

МОК:	1 шт.
цена:	7USD/PCS
стандартная упаковка:	упаковка
Срок доставки:	2-10 рабочих дней
способ оплаты:	Т/Т, ПайПал
Пропускная способность:	50000 шт.

Подробная информация

Описание продукта

Подробная информация

Место происхождения

Китай

Фирменное наименование

Rogers

Сертификация

ISO9001

Номер модели

RT/Duroid 6035HTC

Количество мин заказа:

1 шт.

Цена:

7USD/PCS

Упаковывая детали:

упаковка

Время доставки:

2-10 рабочих дней

Условия оплаты:

Т/Т, ПайПал

Поставка способности:

50000 шт.

Описание продукта

RT/duroid 6035HTC PCB: High-Performance for RF and Microwave Applications

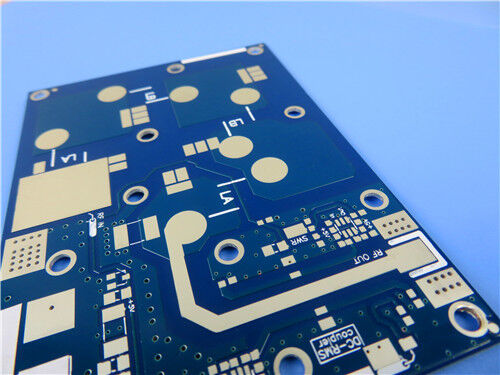

The RT/duroid 6035HTC PCB is a 2-layer, 30mil PCB designed for high-power RF and microwave applications. It uses RT/duroid 6035HTC, a ceramic-filled PTFE composite ideal for high-frequency circuits, offering excellent thermal conductivity and dielectric performance.

Key Construction Details

Material: RT/duroid 6035HTC
Layers: 2-layer, finished thickness: 0.85mm
Copper Weight: 1oz per outer layer
Surface Finish: Immersion Silver
Dimensions: 87mm x 96.5mm ± 0.15mm
Solder Mask: Blue (top only) with white silkscreen

PCB Stackup

Layer	Material	Thickness
Copper (Layer 1)	35μm	~1.4 mils
RT/duroid 6035HTC	Dielectric: 30mil	0.762mm
Copper (Layer 2)	35μm	~1.4 mils

Material Features

Dielectric Constant (Dk): 3.5 ± 0.05 at 10 GHz
Dissipation Factor (Df): 0.0013 at 10 GHz
Thermal Conductivity: 1.44 W/m/K at 80°C
Low Moisture Absorption: 0.06%
CTE: 19 ppm/°C X/Y-axis, 39 ppm/°C in Z-axis

This material improves heat dissipation, minimizes signal loss, and ensures long-term performance in rugged environments.

Applications

High-Power RF Amplifiers
Microwave Circuits (Filters, power dividers, combiners)
Telecommunications Devices
Radar and Aerospace Systems

Choose the RT/duroid 6035HTC PCB for its unparalleled performance, reliable thermal management, and industry-compliant fabrication. Contact us today to get started!
