Двухслойная высокочастотная печатная плата Wangling TP440 для миниатюрных антенн

Двухслойная высокочастотная печатная плата Wangling TP440 для миниатюрных антенн

Введение

В мире проектирования радиочастотных и микроволновых устройств выбор материала, возможно, является самым важным решением, которое может принять инженер. Для применений, требующих определенных диэлектрических проницаемостей, исключительной стабильности и надежности в суровых условиях, стандартных материалов FR-4 просто недостаточно. В этом тематическом исследовании рассматривается специальная печатная плата, изготовленная из материала Wangling TP440, уникального высокочастотного термопласта с диэлектрической проницаемостью (Dk) 4,4, предназначенного для требовательных антенных применений. Эта плата иллюстрирует возможности серии TP, в частности ее способность обеспечивать миниатюризацию схемы без ущерба для производительности.

Обзор проекта и технические характеристики

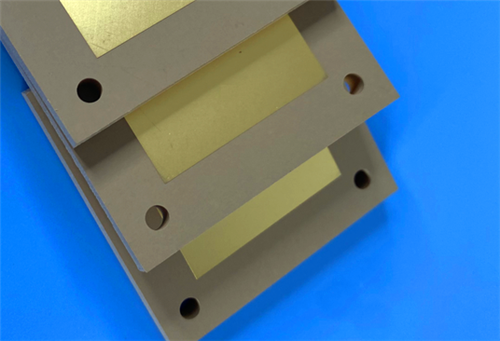

Этот проект включал разработку компактной двухслойной жесткой печатной платы размером 67,5 x 58,6 мм. Плата отличается минималистичным дизайном, состоящим всего из 11 компонентов, 19 контактных площадок и одной сети, что подчеркивает узкоспециализированный характер ее функции. Простота конструкции является свидетельством эффективности выбранного материала; свойства ядра TP440 позволяют создать простую, но высокопроизводительную схему.

Полная информация о конструкции следующая:

• Базовый материал: Wangling TP440 (композит на основе полифениленоксида с керамическим наполнителем).
• Количество слоев: двухслойная жесткая печатная плата.
• Размеры платы: 67,5 x 58,6 мм, +/- 0,15 мм.
• Минимальный след/пространство: 6/8 мил.
• Минимальный размер отверстия: 0,3 мм.
• Слепой Виас: Нет.
• Толщина готовой доски: 0,6 мм.
• Вес готовой меди: внешние слои 1 унция (35 мкм).
• Через Толщина покрытия: 20 мкм.
• Поверхностная обработка: иммерсионное золото (ENIG).
• Шелкография и паяльная маска: нет.
• Стандарт качества: IPC-Класс-2.
• 100% электрические испытания: используются перед отправкой.

Основной материал: Wangling TP440

Производительность печатной платы зависит от ее основного материала — Wangling TP440. Этот материал входит в уникальную серию высокочастотных термопластов, которые отличают его от обычных подложек печатных плат. В отличие от стандартных материалов, армированных стекловолокном, диэлектрический слой TP440 состоит из точной смеси керамики и смолы PPO.

Отличительной особенностью серии Wangling TP является ее настраиваемая диэлектрическая проницаемость (Dk). Регулируя соотношение керамики и смолы PPO, Dk можно настроить в диапазоне от 3 до 25. Вариант TP440 имеет Dk 4,4 ± 0,09 и низкий коэффициент рассеяния (Df) 0,0010 на частоте 10 ГГц, что обеспечивает минимальные потери сигнала на высоких частотах. Этот точный, стабильный Dk и сверхнизкие потери имеют решающее значение для приложений, где целостность сигнала имеет первостепенное значение.

Ключевые преимущества для требовательных приложений

ВыборМатериал TP440 для этой печатной платыбыло обусловлено несколькими ключевыми требованиями, типичными для современных антенных систем:

Миниатюризация: для данной частоты физический размер элемента схемы, такого как патч-антенна, обратно пропорционален квадратному корню из диэлектрической проницаемости. Более высокий Dk позволяет значительно уменьшить конструкцию антенны. Dk 4,4 TP440 обеспечивает более компактный форм-фактор по сравнению со стандартными материалами (например, FR-4 с Dk ~ 4,3–4,5), сохраняя при этом превосходные высокочастотные характеристики.

Высокочастотная стабильность: материал TP сохраняет низкие диэлектрические потери в широком диапазоне частот, вплоть до 10 ГГц и выше. Эта стабильность необходима для стабильной работы таких приложений, как GPS, спутниковая связь и другие радиочастотные системы.

Экологическая устойчивость. Плата рассчитана на надежность в экстремальных условиях. Материал TP440 имеет длительный рабочий диапазон от -100°C до +150°C, что делает его пригодным для применения в аэрокосмической, военной и других сферах применения вне помещений. Он также устойчив к радиации и обладает низким выделением газов, что является критическим свойством для вакуумной среды.

Превосходная обрабатываемость: материал TP, обеспечивая производительность, сравнимую или превосходящую производительность хрупких керамических подложек, гораздо легче обрабатывать. Его можно обрабатывать стандартными методами, такими как сверление, травление и резка, избегая дорогостоящих и сложных операций, необходимых для керамики.

Проектирование для производства (DFM) и надежность

Эта печатная плата была изготовлена ​​с соблюдением строгих мер контроля качества. Производственный процесс соответствовал стандарту IPC-Class-2, что обеспечивает высокую надежность в коммерческих и промышленных условиях. Решение отказаться от паяльных масок и трафаретной печати, скорее всего, предотвратит любые нарушения тракта высокочастотного сигнала или ограничения по размеру, что является обычной практикой в ​​минималистских радиочастотных конструкциях. Использование покрытия Immersion Gold (ENIG) обеспечивает плоскую, пригодную для пайки поверхность с превосходной коррозионной стойкостью и низким контактным сопротивлением, что идеально подходит для радиочастотных применений. Чтобы гарантировать функциональность, плата перед отправкой прошла 100% электрические испытания.

Заключение

Этот индивидуальный дизайн печатной платы является ярким примером того, как использование современных материалов, таких как Wangling TP440, позволяет инженерам расширить границы проектирования высокочастотных схем. Благодаря использованию материала со стабильной диэлектрической проницаемостью с низкими потерями и чрезвычайной устойчивостью к воздействию окружающей среды, эта компактная печатная плата предназначена для использования в критически важных приложениях, таких как GPS-антенны, навигационные системы Beidou, бортовая электроника и миниатюрные антенны. Успех этого проекта подчеркивает важность выбора правильной подложки для решения уникальных задач радиочастотной и микроволновой техники.
