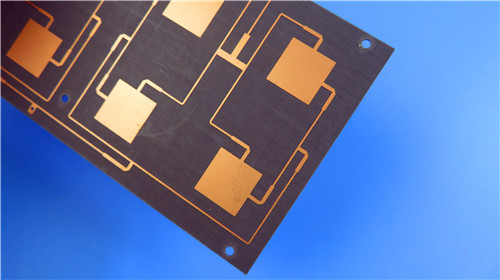

Привет, я Салли. Сегодня я представляю вам индивидуальную печатную плату, которая расширяет границы миниатюризации: сверхтонкая 0,1-мм плата, построенная на F4BME220 для требовательных радиочастотных и микроволновых приложений.

Это...печатные пластинкииспользует F4BME220, высокочастотный ламинат на основе PTFE, для достижения сверхтонкой толщины 0,1 мм.он поддерживает отличную радиочастотную производительность и идеально подходит для фазовых антенн, спутниковой связи и других микроволновых приложений с ограниченным пространством.

Ключевые выводы

Материал: высокочастотный ламинат на основе PTFE F4BME220 (типичный для DK 2.2)

Ключевое преимущество: сверхтонкая конструкция 0,1 мм позволяет чрезвычайно миниатюризировать

Размер доски: 79 мм х 65,3 мм

Конструкция: двойная с зеленой сварной маской только сверху, белый шелкоплот только сверху

Особенность: чрезвычайно тонкое ядро (0,1 мм) для компактных, легких конструкций

Качество: IPC-класс-2 с 100% электрическим испытанием

Проблема: чрезмерная миниатюризация без ущерба для производительности

Нашему клиенту нужна была радиочастотная плата, которая была бы исключительно тонкой, толщиной всего 0,1 мм.компактный дизайн, который может поместиться в узкие помещения, сохраняя отличную высокочастотную производительность для микроволновых и радиолокационных системСтандартные материалы не могут достичь такой толщины при сохранении необходимых электрических свойств.

Наше решение: высокочастотный ламинат F4BME220

Мы выбрали F4BME220, материал на основе PTFE, усиленный стекловолокнистой тканью и пленкой из PTFE. Вот почему это был идеальный выбор:

Ультратонкая конструкция (0,1 мм ядра)
Ядро F4BME220 измеряет всего 0,1 мм, что позволяет получить толщину готовой доски 0,1 мм. Эта экстремальная тонкость идеально подходит для приложений, где вес и пространство являются критическими ограничениями.

Характеристики низких потерь
Материал обеспечивает отличную электрическую производительность с низкими диэлектрическими потерями, обеспечивая целостность сигнала на микроволновых частотах.

Широкий диапазон Dk (2.17 ∼3.0)
При наличии настройки Dk конструкторы могут настроить диэлектрическую постоянную на конкретные требования к импедансу.идеально подходит для минимизации потери сигнала.

Отличная устойчивость
Материал предлагает улучшенную стабильность по сравнению со стандартным F4B, с повышенной устойчивостью к изоляции и стабильной производительностью на всех частотах.

Низкий уровень выбросов газов
Материал обладает низкими характеристиками выхлопных газов, что делает его подходящим для аэрокосмических и вакуумных применений.

Спецификации платы

Статистика проектирования

Дизайн с двумя сетями указывает на специализированную радиочастотную подсхему.Высокое количество прохожих (37) относительно компонентов примечательно, это говорит о плотном маршрутизации и потенциально сложных взаимосвязях в компактной области.Минимальный размер отверстия 0,25 мм вытесняет пределы механических возможностей бурения.

Почему сверхтонкость имеет значение

0.1 мм толщины является исключительно тонким для жесткого PCB. Вот почему это важно:

Уменьшение веса: критически важно для аэрокосмических, беспилотных летательных аппаратов и портативных приложений

Экономия пространства: позволяет интегрироваться в плотное помещение

Гибкость: приближение к гибкой тонкости цепи при сохранении свойств жесткого подложки

Целостность сигнала: более короткие сигнальные пути в определенных конфигурациях

Сравнение: как F4BME220 складывается

Почему это важно:F4BME220 предлагает тонкость передовых материалов PTFE с хорошей радиочастотной производительностью по экономически эффективной цене.

Выбор дизайна: специально построенный для RF

Зеленая сварная маска (только верхняя)
Верхний слой имеет зеленую сварную маску для защиты компонентов, в то время как нижний остается голым для оптимальной производительности RF и минимизации толщины.

Белый шелкоплот (только сверху)
Ясная идентификация компонента на верхней стороне упрощает сборку и устранение неполадок.

Золотая отделка погружения
Обеспечивает плоскую, сварную поверхность с отличной коррозионной стойкостью.

5/8 миллиметра следа/пространство
Прямая маршрутизация позволяет создавать компактные макеты на небольшой площади доски.

Идеальное применение

Антенны фазового массива, требующие легких компактных сетей питания

Системы спутниковой связи со строгими ограничениями веса

Модули микроволновки и радиочастот в помещениях с ограниченным пространством

Фазовые сдвигатели и пассивные компоненты

Дивиденры, соединители и комбинаторы питания

Антенны базовых станций

Вопрос: Как достигается толщина 0,1 мм?

Ответ: Ядро F4BME220 изготавливается на толщине 0,1 мм. При добавлении медных слоев общая толщина остается 0,1 мм, поскольку медь учитывается в спецификации набора.

Вопрос: Хрупкая ли 0.1мм доска?
A: Хотя F4BME220 тоньше стандартных досок, он сохраняет достаточную жесткость для большинства применений.

Вопрос: Почему вы выбрали F4BME вместо более дорогих материалов из PTFE?
Ответ: F4BME предлагает отличные радиочастотные характеристики по более экономически эффективной цене с дополнительным преимуществом чрезвычайно тонкой конструкции.

Вопрос: Какое значение имеют 37 каналов для конструкции с двумя сетями?
Ответ: Высокое количество сигналов указывает на сложную экранизацию, заземление или взаимосвязь в RF-схеме, вероятно, соединяя несколько точек наземного действия или создавая структурированную наземную плоскость.

Вопрос: Можно ли достичь такой толщины с помощью других материалов?
О: Да, но F4BME специально предлагает сочетание тонкости, низкой потери и экономичности, что делает его правильным выбором для этого приложения.

Чрезвычайная тонкость F4BME220 и отличная радиочастотная производительность делают его выдающимся выбором для приложений, где вес и пространство являются премиум.В сочетании с его низкими характеристиками выбросов газов и экономической эффективностьюИдеально подходит для аэрокосмических, спутниковых и компактных микроволновых конструкций.
