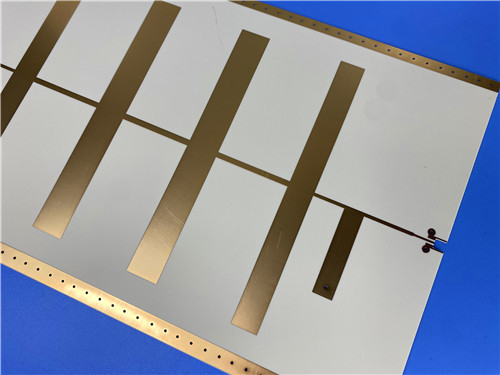

Нужна высокочастотная плата толще обычной, но при этом ее легко изготовить? Познакомьтесь сWL-CT440Печатная плата ENIG толщиной 30 мил.

Эта двухслойная плата (89 x 63,5 мм) изготовлена ​​на основе WL-CT440 компании Wangling — термореактивного углеводородно-керамического композита, который устраняет разрыв между характеристиками ПТФЭ и технологичностью FR-4.

Почему вы этого хотите:

• FR-4 Дружелюбный:В отличие от привередливых материалов из ПТФЭ, WL-CT440 обрабатывается с использованием стандартных технологий изготовления FR-4. Никаких особенных приготовлений. Меньше затрат, быстрее окупаемость.

• Надежная радиочастотная производительность:Диэлектрическая проницаемость4.1и коэффициент рассеивания0,004на частоте 10 ГГц. Достаточно для работы с микроволновой печью и антенной.

• Толстое ядро:В0,8 мм (30 мил)готовой толщины, эта плита обеспечивает механическую жесткость, с которой не могут сравниться более тонкие ламинаты RF.

• Стабилен как скала:TCDK -21 ppm/°C означает, что ваш Dk не будет дрейфовать в зависимости от температуры. КТР близко соответствует меди (X: 14 ppm, Y: 18 ppm).

• Нет маски, нет шелкографии:Просто голый ламинат, медь и ENIG. Чистый и простой.

Снимок характеристик:

• Стек:2-слойный | Медь 35 мкм / 0,762 мм (30 мил) WL-CT440 / Медь 35 мкм

• Заканчивать:Погружение Золото (ENIG)

• Следы/Дыры:4/6 мил след/пробел | Минимальный размер отверстия 0,2 мм (плотно!)

• Статистика:37 компонентов, 49 площадок, 31 переходное отверстие

• Качество:МПК-Класс-2 | 100% электрические испытания

Ключевые свойства:

• Теплопроводность: 0,66 Вт/м/К (хорошее рассеивание тепла)

• Поглощение влаги: 0,12% (низкое)

• Высокая Tg: >280°C

Лучше всего подходит для:Аэрокосмическое оборудование, бортовые радары, фазированные антенные решетки, спутниковая связь, усилители мощности и навигационные системы.

Итог:

Если вам нужны радиочастотные характеристики, подобные ПТФЭ, без головной боли при изготовлении ПТФЭ, WL-CT440 подойдет вам. Он толстый, стабильный, с низкими потерями и работает так же, как FR-4. Разумный выбор для аэрокосмической и микроволновой промышленности.
