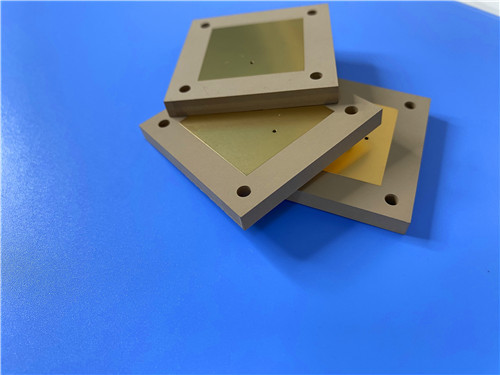

Двусторонняя печатная плата TP2500 с высокой DK частотой, изготовленная на ламинате толщиной 0,8 мм с чистым золотым покрытием для аэрокосмической радиочастотной техники

Привет, я Салли. Сегодня я представляю специальную печатную плату, изготовленную на основе Wangling TP2500— термопласта без стекловолокна с покрытием из чистого золота без никеля, разработанного для требовательных аэрокосмических и оборонных применений.

Эта специальная печатная плата была изготовлена с использованием Wangling TP2500, термопласта PPO с керамическим наполнителем, из серии TP. В качестве финишного покрытия было применено покрытие из чистого золота без никеля, что делает его пригодным для проволочной сварки и чувствительных ВЧ-приложений. При наличии всего 1 сети дизайн представляет собой высокоспециализированный одноконтурный компонент—вероятно, миниатюрную антенну или фидерную сеть для навигации Beidou, бортового оборудования ракет или взрывателей.

Ключевые выводы

Материал: Wangling TP2500 — термопласт PPO с керамическим наполнителем

Ключевое преимущество: конструкция без стекловолокна, покрытие из чистого золота без никеля, радиационная стойкость

Размер платы: 78 мм x 43,05 мм | Готовая толщина: 0,9 мм

Конструкция: двусторонняя, без паяльной маски с обеих сторон, без шелкографии

Финишное покрытие: покрытие из чистого золота (без никеля) — идеально для проволочной сварки и ВЧ с низкими потерями

Дизайн: 26 компонентов, 36 переходных отверстий, всего 1 сеть — высокоспециализированный одноконтурный дизайн

Качество: соответствие стандарту IPC-Class-2 и 100% электрическое тестирование

Задача: безникелевая производительность для чувствительных ВЧ-приложений

Нашему заказчику требовалась ВЧ-плата для критически важного аэрокосмического применения. Было указано безникелевое финишное покрытие—критически важное требование, поскольку никель слегка магнитен и может вносить потери или влиять на производительность в чувствительных ВЧ-цепях. Также требовалась возможность проволочной сварки. Кроме того, дизайн требовал радиационной стойкости и низкого газовыделения для космических и оборонных сред.

Wangling TP2500 с покрытием из чистого золота

TP2500 был выбран из серии Wangling TP в сочетании с финишным покрытием из чистого золота (без никеля). Вот почему эта комбинация была выбрана:

Покрытие из чистого золота без никеля
Никель был исключен из финишного покрытия, устраняя любое потенциальное магнитное вмешательство или вклад в потери в чувствительных ВЧ-цепях. Поверхность из чистого золота также обеспечивает отличную способность к проволочной сварке—критически важную для специализированных ВЧ-сборок.

Конструкция без стекловолокна
Диэлектрический слой состоял исключительно из керамики и смолы PPO—без стекловолокнистой ткани. Это устранило "эффект стекловолокна" и обеспечило исключительную согласованность сигналов.

Точно контролируемая диэлектрическая проницаемость (от 3 до 25)
Значения диэлектрической проницаемости могут быть настроены в серии TP путем регулировки соотношения керамики и смолы, обеспечивая гибкость дизайна для конкретных требований к импедансу.

Радиационно-стойкий и с низким газовыделением
Эти свойства были критически важны для космических и аэрокосмических применений. Материал сохраняет производительность в условиях высокого излучения с минимальным газовыделением.

Широкий диапазон рабочих температур
Была достигнута надежная работа в диапазоне от -100°C до +150°C с отличной стойкостью к низким температурам.

Превосходная обрабатываемость
В отличие от керамических подложек, TP2500 может обрабатываться с использованием стандартных методов производства печатных плат—применялись сверление, фрезерование, резка и травление.

Сборка: детали, которые имеют значение

Статистика дизайна

Дизайн с одной сетью является наиболее показательной статистикой—был создан один проводящий путь, такой как линия питания антенны или пассивная ВЧ-сеть. Это подтверждает, что приложение представляет собой высокоспециализированный ВЧ-компонент, вероятно, миниатюрную антенну или фидерную сеть.

Выбор дизайна: специально для аэрокосмических ВЧ-приложений

Покрытие из чистого золота (без никеля)
Никель был исключен для предотвращения магнитного вмешательства и потерь в чувствительных ВЧ-цепях. Чистое золото также обеспечивает отличную способность к проволочной сварке.

Отсутствие паяльной маски (с обеих сторон)
Паяльная маска была исключена для предотвращения любых потенциальных диэлектрических потерь или вклада в газовыделение—критически важно для космических и аэрокосмических применений.

Отсутствие шелкографии
Шелкография была опущена, чтобы сохранить плату чистой и оптимизировать ВЧ-производительность.

Готовая толщина 0,9 мм
Было достигнуто равновесие между механической прочностью и легкой конструкцией.

Сравнение: как TP2500 выглядит на фоне других

Почему это важно: TP2500 с покрытием из чистого золота обеспечивает возможность проволочной сварки и радиационную стойкость керамических подложек с обрабатываемостью PTFE— и без магнитного вмешательства никеля.

Идеальные применения

1. Навигационные системы Beidou, требующие компактных, надежных ВЧ-цепей
2. Бортовое оборудование ракет, требующее ударопрочности и радиационной стойкости
3. Взрыватели, требующие экстремальной миниатюризации и надежности
4. Миниатюрные антенны для аэрокосмических и оборонных применений

В: Почему было указано покрытие из чистого золота без никеля?
О: Никель слегка магнитен и может вносить потери или влиять на производительность в чувствительных ВЧ-цепях. Чистое золото устраняет эту проблему, обеспечивая отличную способность к проволочной сварке.

В: Чем TP2500 отличается от материалов PTFE?
О: TP2500 не использует армирование стекловолокном—диэлектрик состоит исключительно из керамики и смолы PPO. Это устраняет вариации диэлектрической проницаемости и обеспечивает превосходную размерную стабильность и радиационную стойкость.

В: Почему в этом дизайне всего 1 сеть?
О: Был разработан один проводящий путь, такой как линия питания антенны или пассивная ВЧ-сеть. Это типично для высокоспециализированных ВЧ-компонентов, таких как миниатюрные антенны.

В: Каково значение 36 переходных отверстий при дизайне с 1 сетью?
О: Обширные заземляющие структуры, вероятно, были созданы за счет большого количества переходных отверстий, образуя четко определенную земляную плоскость или экранирование для одного сигнального пути.

В: Подходит ли покрытие из чистого золота для проволочной сварки?
О: Да. Чистое золото обеспечивает отличную поверхность для проволочной сварки, что делает его идеальным для специализированных ВЧ-сборок и межсоединений на уровне чипов.

В: Подходит ли этот материал для космических применений?
О: Да. Радиационная стойкость и низкое газовыделение делают TP2500 отличным выбором для космических и аэрокосмических сред.

Заключительные мысли

Wangling TP2500 с покрытием из чистого золота обеспечивает уникальное сочетание свойств—конструкция без стекловолокна, безникелевое покрытие, радиационная стойкость и отличная обрабатываемость. Когда ваш ВЧ-дизайн требует возможности проволочной сварки и отсутствия магнитного вмешательства, этот материал обеспечивает это.

Есть идеи для аэрокосмического или антенного проекта? Я была бы рада их услышать.

— Салли :)
