Wangling High-Dk 4.4 TP440 ламинированный PCB для миниатюрных антенн и аэрокосмических приложений

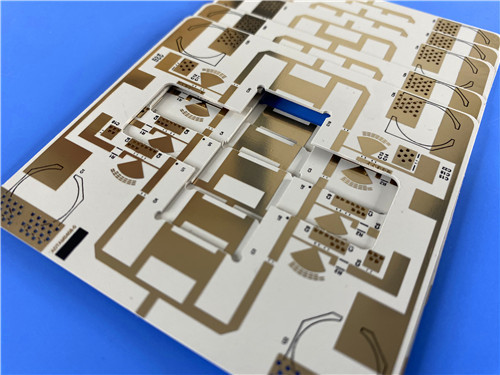

Тематическое исследование заказной печатной платы: TP440 с высоким значением Dk для миниатюрных антенн и аэрокосмических применений

Здравствуйте, я Салли. Сегодня я представляю интересную заказную печатную плату на основе Wangling TP440 — уникального высокочастотного термопластичного материала — для ответственных аэрокосмических применений и миниатюрных антенн.

В этой заказной печатной плате используется Wangling TP440, термопластичный наполненный керамикой ПФО (полифениленоксид) с диэлектрической проницаемостью 4,4. В отличие от традиционных материалов на основе ПТФЭ, TP440 не содержит стекловолоконного армирования, обеспечивая исключительную стабильность размеров и точный контроль Dk. Он идеально подходит для GPS-антенн, бортовых ракетных систем, взрывателей и других аэрокосмических применений, требующих радиационной стойкости и низкого газовыделения.

Ключевые особенности

• Материал: термопласт ПФО с керамическим наполнителем Wangling TP440 (Dk 4,4)
• Ключевое преимущество: отсутствие армирования стекловолокном, точный контроль Dk, радиационная стойкость
• Размер платы: 45,63 мм x 97,01 мм
• Конструкция: двусторонняя без паяльной маски с обеих сторон, черная шелкография только на верхнем слое
• Уникальная особенность: всего 1 цепь в проекте — узкоспециализированное применение с одной цепью
• Качество: класс IPC 2 со 100% электрическим тестированием

Заказчику требовалась высокочастотная печатная плата для критически важного аэрокосмического применения — вероятно, для GPS-антенны, взрывателя или бортовой ракетной системы. Требования были жесткими: радиационная стойкость, низкое газовыделение, стабильные электрические характеристики в экстремальном диапазоне температур и компактный форм-фактор. Традиционные материалы на основе ПТФЭ с армированием стекловолокном не могли обеспечить требуемую стабильность размеров и радиационную стойкость.

Без армирования стекловолокном
В отличие от традиционных ламинатов на основе ПТФЭ, в TP440 не используется стеклоткань. Диэлектрический слой состоит исключительно из керамики и смолы ПФО. Это устраняет «эффект стекловолокна», который может вызывать микроколебания диэлектрической проницаемости, обеспечивая превосходную стабильность сигнала.

Точная диэлектрическая проницаемость (Dk = 4,4)
Серия TP позволяет точно настраивать значения Dk от 3 до 25 путем регулировки соотношения керамики и смолы. Для этой конструкции значение Dk 4,4 обеспечивает оптимальный баланс миниатюризации и целостности сигнала.

Радиационная стойкость и низкое газовыделение
Эти свойства критически важны для космических и аэрокосмических применений. Материал сохраняет свои электрические характеристики даже в условиях высокого уровня радиации с минимальным газовыделением для предотвращения загрязнения чувствительной оптики или электроники.

Отличная температурная стабильность
Материал надежно работает в диапазоне от -100°C до +150°C с минимальным изменением электрических характеристик во всем рабочем диапазоне.

Обрабатываемость
В отличие от керамических подложек (которые требуют вакуумного напыления и сложны в механической обработке), TP440 можно обрабатывать с использованием стандартных технологий производства печатных плат — сверления, фрезерования, резки и травления.

Спецификации платы

Статистика проекта

Конструкция с одной цепью — самый примечательный показатель в данном случае. Схема с 1 цепью является узкоспециализированной — она представляет собой единственный проводящий путь, обычно линию передачи, фидер антенны или простую пассивную цепь. Это подтверждает, что плата, скорее всего, представляет собой узкоспециализированный ВЧ-компонент.

Конструктивные решения: создано специально для аэрокосмической отрасли

Без паяльной маски (с обеих сторон)
Отсутствие паяльной маски исключает любые потенциальные диэлектрические потери или выделение газов материалами маски — это критически важно для аэрокосмических применений, где необходимо контролировать каждую переменную.

Черная шелкография (только верхний слой)
Черная шелкография обеспечивает отличный контраст для идентификации компонентов, сохраняя при этом профессиональный внешний вид.

Покрытие иммерсионным золотом
Обеспечивает плоскую, пригодную для пайки поверхность с превосходной коррозионной стойкостью и возможностью микросварки.

Толщина готовой платы 1,6 мм
Увеличенная толщина платы обеспечивает механическую прочность для аэрокосмических применений, где критически важна устойчивость к вибрациям и ударам.

Сравнение: как выглядит TP440 на фоне аналогов

Почему это важно: TP440 сочетает в себе радиационную стойкость и низкое газовыделение керамических подложек с легкостью механической обработки ПТФЭ. Конструкция без стекловолокна обеспечивает исключительную однородность Dk.

Идеальные области применения

• GPS-антенны, требующие стабильной работы в условиях космоса
• Бортовые ракетные системы, требующие ударопрочности и радиационной стойкости
• Взрыватели, требующие компактных и надежных ВЧ-схем
• Миниатюрные антенны для аэрокосмической и оборонной промышленности
• Навигационные спутниковые системы «Бэйдоу»

В: Чем TP440 отличается от материалов на основе ПТФЭ?
О: В TP440 не используется армирование стекловолокном — диэлектрик полностью состоит из керамики и смолы ПФО. Это устраняет вариации Dk, вызванные плетением стеклоткани, и обеспечивает превосходную стабильность размеров.

В: Почему в этом проекте всего 1 цепь?
О: Проект с 1 цепью представляет собой одиночный проводящий путь, например линию питания антенны, простую линию передачи или пассивную ВЧ-цепь. Это типично для узкоспециализированных ВЧ-компонентов.

В: Что означает «радиационно-стойкий»?
О: Материал сохраняет свои электрические и механические свойства при воздействии радиации (например, в космосе или в условиях ядерного излучения). Это критически важно для аэрокосмических применений.

В: Почему стоит использовать TP440 вместо керамической подложки?
О: TP440 обладает аналогичными электрическими свойствами и радиационной стойкостью, но его гораздо проще обрабатывать с помощью стандартных методов производства печатных плат. Керамические подложки требуют специализированной обработки, такой как лазерное сверление и вакуумное напыление.

В: В чем смысл наличия 28 переходных отверстий в конструкции с 1 цепью?
О: Большое количество переходных отверстий, вероятно, представляет собой разветвленную структуру заземления, формирующую четко выраженную плоскость заземления или экранирование для единственного сигнального тракта.

В: Подходит ли этот материал для космических применений?
О: Да. Низкое газовыделение и радиационная стойкость делают TP440 отличным выбором для применения в космической и аэрокосмической отраслях.

Заключение

Уникальное сочетание свойств Wangling TP440 — структура без стекловолокна, точный контроль Dk, радиационная стойкость и отличная обрабатываемость — делает его выдающимся выбором для ответственных задач в аэрокосмической и оборонной отраслях. Проектируете ли вы GPS-антенны, бортовые ракетные системы или компактные ВЧ-модули, этот материал обеспечит необходимую вам надежность и производительность.

Планируете проект в области аэрокосмической техники или антенных систем? Буду рада узнать о нем.

— Салли
