Почему RT/duroid 6006 идеально подходит для компактных радиочастотных конструкций? Рабочая лошадка High-Dk: печатная плата RT/duroid 6006 толщиной 10 мил дает вам ответ

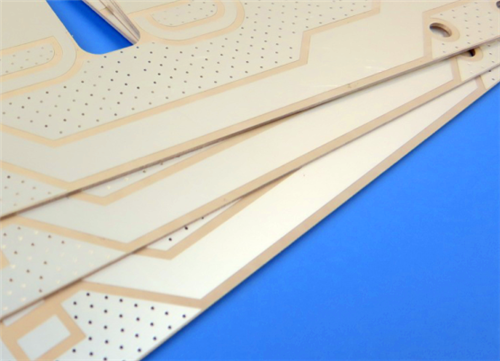

Хотите уменьшить размер радиочастотной цепи без ущерба для производительности? Познакомьтесь сRT/дуроид 6006Печатная плата из иммерсионного серебра толщиной 10 мил.

Эта двухслойная плата (134,8 x 78,65 мм) создана для инженеров, которые хотят уменьшить размер и снизить потери, особенно на частотах X-диапазона и ниже.

Почему вы этого хотите:

• Высокий Dk, меньшие цепи:С диэлектрической проницаемостью6.15Этот материал из керамики и ПТФЭ позволяет значительно уменьшить размеры патч-антенн и модулей спутниковой связи.

• Очень низкие потери:Коэффициент рассеивания просто0,0027на частоте 10 ГГц. Ваш сигнал остается чистым.

• Без паяльной маски, без шелкографии:Это базовая высокопроизводительная радиочастотная плата. Верхняя и нижняя маски — «нет» — только голый ламинат и накладки Immersion Silver.

• Крепкий как гвоздь:Td > 500°C и влагопоглощение всего 0,05%. Эта доска выдерживает суровые условия.

Снимок характеристик:

• Стек:2-слойный | Медь 35 мкм / медь 0,254 мм (10 мил) RT/duroid 6006 / медь 35 мкм

• Заканчивать:Иммерсионное серебро (плоское, паяемое, с низкими потерями)

• Следы/Дыры:5/6 мил след/пробел | Минимальный размер отверстия 0,3 мм

• Статистика:46 компонентов, 64 площадки, 41 переходное отверстие

Лучше всего подходит для:Патч-антенны, спутниковые системы, усилители мощности и системы радиолокационного оповещения.

Итог:Если вам нужна высокая диэлектрическая проницаемость, чтобы сократить пространство на плате, но вы не хотите отказываться от низких потерь и термической стабильности, то RT/duroid 6006 — ваш ответ. Никаких излишеств (маска/шелкография), только чистое радиочастотное исполнение.
