Место происхождения: | Китай |
Фирменное наименование: | Bicheng Enterprise Limited |
Сертификация: | UL |
Номер модели: | БИК-0410-В4.10 |
Количество мин заказа: | 1 |
---|---|
Цена: | USD40~50 per piece |
Упаковывая детали: | вакуум |
Время доставки: | 8-9 РАБОЧИЙ ДЕНЬ |
Условия оплаты: | T / T, Paypal |
Поставка способности: | 50000 шт в месяц |
Размер гибкого ПКБ: | 130,18 кс 20.5мм | Количество слоев: | 2 |
---|---|---|---|
Толщина доски: | 0.25mm | Материал доски: | Μм Полимиде 50 |
Поверхностная толщина Ку: | µм 35 | Поверхностная отделка: | золото погружения |
Цвет Силкскрен: | белый | Цвет Коверлай: | Желтый |
Функция: | Тест пропуска 100% электрический |

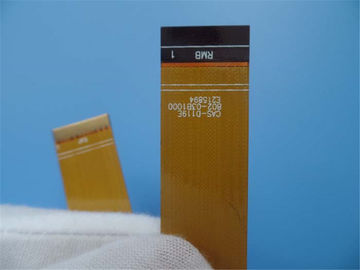

Профиль продукта
1,1 общее описание
Это тип гибкой напечатанной цепи для применения доступа Контроллед. 2 слоя
ФПК на 0.25мм толстом. Низкопробный ламинат от ИТЭК, его изготовлял в класс ИПК 6012
2 используя поставленные данные по Гербер. Стиффнер Полимиде приложено на вводя части.
1,2 особенности и преимущества
А. превосходная гибкость
Б. уменьшение тома
К. сокращение веса
Д. последовательность собрания
Э. увеличенная надежность
Ф. управляемость электрического дизайна параметра
Г. Припаянный конец может быть всеми
Х. оптионалиты материала
И. низкая цена
Дж. Непрерывность обработки
К. заказ небольшого количества принят
Л. проектирование предотвращает проблемы от происходить в пре продукции.
1,3 применение
Тонкопленочный переключатель, доска гибкого трубопровода модуля мобильного телефона, доска гибкого трубопровода модуля мобильного телефона
1,4 параметр и технические спецификации
Параметр & технические спецификации | |
Размер гибкого ПКБ | 130,18 кс 20.5мм |
Количество слоев | 2 |
Тип доски | Гибкий ПКБ |
Толщина доски | 0.25мм |
Материал доски | Μм Полимиде 50 |
Поставщик материала доски | ИТЭК |
Значение Тг материала доски | 60℃ |
Толщина Ку ПТХ | µм ≥20 |
Внутренние тхикнес Ку Яер | Н/А |
Поверхностная толщина Ку | µм 35 |
Цвет Коверлай | Желтый цвет |
Номер Коверлай | 2 |
Толщина Коверлай | µм 35 |
Материал укрепления | Полимиде |
Толщина укрепления | 0.2мм |
Тип чернил Силкскрен | ИДЖР-4000 МВ300 |
Поставщик Силкскрен | ТАИИО |
Цвет Силкскрен | Белый |
Номер Силкскрен | 1 |
Слезать тест Коверлай | Отсутствие пелабле |
Прилипание сказания | 3М 90℃ отсутствие шелушения после теста МИН. 3 раза |
Поверхностный финиш | Золото погружения |
Толщина никеля/золота | Ау: 0.03µм (МИН.); Ни 2-4µм |
РоХС требовало | Да |
Фамабилиты | 94-В0 |
Термальное ударное испытание | Пропуск, -25℃±125℃, 1000 циклов. |
Термальный стресс | Пропуск, 300±5℃, 10 секунд, 3 цикла. Отсутствие деламинации, отсутствие блистеринг. |
Функция | Тест пропуска 100% электрический |
Воркманьшип | Соответствие с классом 2 ИПК-А-600Х & ИПК-6013К |
