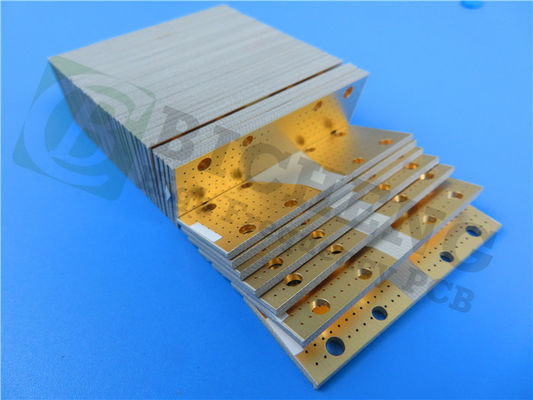

Смеси PCB наполненные керамическ PTFE Rogers RO3010 с ENIG для применений RF

Высокочастотный PCB для требуя применений

Когда это прибывает в высокочастотным дизайном PCB, точность и внимание к деталям критические. Правый выбор материала, stackup, и процессы производства может внести изменения полностью в поддерживая целостности сигнала и оптимальная производительность достигать. PCB будучи описыванным в настоящей статье пример высококачественного дизайна который соотвествует требуя применений.

Доска сделана из смесей Rogers RO3010 наполненных керамическ PTFE, которые известный за их низкий диэлектрической тангенс константы и потери. Это делает ими превосходный выбор для применений требуя высокоскоростной передачи данных, как искажение сигнала и задержку можно уменьшить. Польза наполненного керамическ материала также обеспечивает хорошую термическую стабильность и механическую прочность, которая имеет значение для поддерживающ целостность доски с течением времени.

Stackup доски состоит из 2 слоев меди с толстым слоем диэлектрического материала RO3010 между. Это предусматривает хорошее управление импеданса для высокочастотных сигналов, как толщина и диэлектрическую константу материала можно точно контролировать для того чтобы соотвествовать необходимым спецификациям. Польза неэтилированного процесса обеспечивает что доска встречает экологические регулировки и безопасна для пользы в разнообразие применениях.

Детали конструкции доски также замечать стоимости. Доска имеет небольшой размер 100.00mm x 100.00mm, с законченной толщиной доски 1.35mm и законченным весом Cu 1 oz (1,4 mils) все слои. Несмотря на свой небольшой размер, доска имеет высокую плотность компонентов и пусковых площадок, с минимальными трассировкой/космосом 7/8 mils и минимальный размер отверстия 0.25mm. Необходимы, что обеспечивают высокоточные процессы производства что дизайн как следует изготовлен и соотвествует необходимым спецификациям.

Доска закончена с ENIG (Electroless золотом) погружения никеля, поверхностным финишем который обеспечивает хорошие проводимость и коррозионную устойчивость. Польза никеля в финише может иметь отрицательные эффекты на представлении RF, но эти потери могут быть смягчаны слоем золота, который обеспечивает немагнитный материал с хорошей проводимостью. Эффективность слоя золота в уменьшении потерь может быть плотно сжата своими толщиной и качеством, но высококачественные материалы и процессы могут обеспечить что финиш соотвествует необходимым спецификациям.

Одна зона потенциальной заботы для доски недостаток соответствовать импеданса, который может привести для того чтобы просигнализировать отражения и ухудшение качества сигнала. Важно рассматривать ли соответствовать импеданса необходим для специфического применения и посоветовать с с инженером PCB если неуверенный. Дополнительно, недостаток silkscreen и маска припоя могут сделать процессы собрания и осмотра больше бросать вызов, но эти особенности не могут быть необходимы для всех применений.

В сводке, PCB описанный в настоящей статье высококачественный дизайн который соотвествует требуя применений. Своя польза смесей Rogers RO3010 наполненных керамическ PTFE, точный stackup, и высококачественные процессы производства помогают обеспечить целостность оптимальной производительности и сигнала. Пока некоторые потенциальные сферы интереса, этим можно обратиться к через тщательное рассмотрение специфического применения и консультацию с инженером PCB.
