Введение

Вопрос: Какую роль играют высокочастотные печатные платы в электронных устройствах и почему Rogers RO4730G3 является примечательным материалом в этой области?
A: Высокочастотные ПХБ необходимы для эффективной передачи сигнала в различных приложениях.Rogers RO4730G3 представляет собой углеводородный/керамический/ткатый стеклянный ламинат антенны, который предлагает экономически эффективную альтернативу традиционным материалам, что делает его универсальным и надежным выбором для оптимизации производительности и экономической эффективности.

Особенности Rogers RO4730G3

Вопрос: Каковы ключевые особенности, которые делают Rogers RO4730G3 отличным высокочастотным материалом для печатных плат?
A: Dk 3,0 +/- 0,05 при 10 ГГц

Коэффициент диссипации 0,0028 при 10 ГГц
Тепловой коэффициент Dk 34 ppm/°C
Теплопроводность 0,45 Вт/мк
Высокий Tg (> 280 °C)
Низкий уровень CTE по оси Z (<30ppm/°C)
Экологичность (соответствие требованиям RoHS)

Преимущества Rogers RO4730G3

Вопрос: Как преимущества Rogers RO4730G3 способствуют повышению производительности высокочастотных печатных плат?
A: Диэлектрик с низкими потерями с фольгой с низким профилем для уменьшения потерь PIM и вставки

Уникальный наполнитель/закрытые микросферы для низкой плотности и легких свойств
Высокий Tg и низкий Z-оси CTE для повышения гибкости конструкции и автоматической совместимости сборки
Специально разработанная термоустойчивая смоловая система/наполнитель для простоты изготовления и постоянной производительности цепи

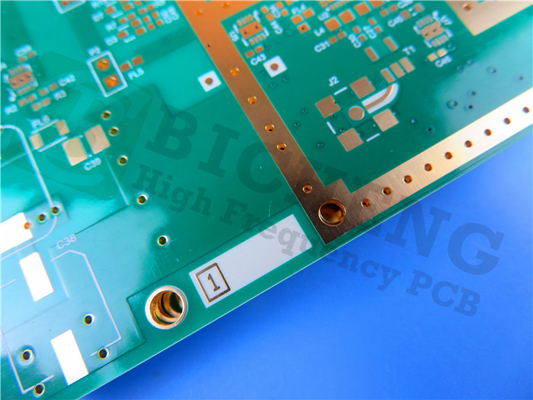

Сборка и строительство ПХБ

Вопрос: Каковы типичные детали сборки и конструкции PCB с использованием Rogers RO4730G3?
A: 2-слойный жесткий ПКБ с Rogers RO4730G3 ядра

Размеры доски: 88,2 мм х 66,47 мм
Минимальное количество следов/пространства: 4/4 миллилитров
Толщина готовой доски: 0,8 мм
Поверхностная отделка: Неэлектрический никель с погружением в золото (ENIG)
Стандарт качества: IPC-класс-2

Типичные применения

Вопрос: В каких областях можно эффективно использовать высокочастотные печатные платы Rogers RO4730G3?
Ответ: Rogers RO4730G3 широко используется в различных отраслях промышленности,с такими приложениями, как антенны сотовой базовой станции, демонстрирующие исключительную производительность и надежность в требовательных условиях высокой частоты.

Заключение

Используя возможности высокочастотных печатных плат Rogers RO4730G3, конструкторы и производители могут достичь оптимальной производительности и надежности в своих электронных устройствах,прокладка пути для инновационных решений в высокочастотных приложенияхЭтот универсальный материал предлагает высококачественный и экономичный вариант для удовлетворения строгих требований современных электронных конструкций.
