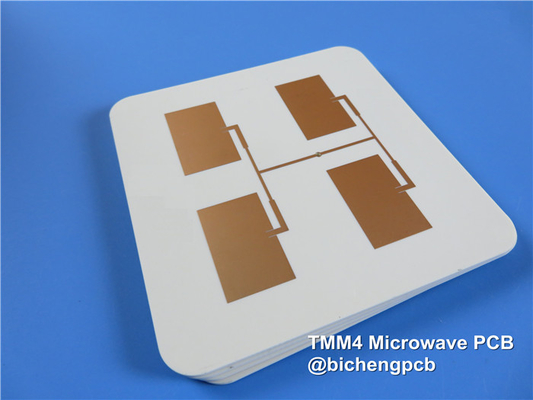

Rogers TMM4 высокочастотный PCB 2-слойный 30 миллилитров с погружением золота

Вопрос: Чем отличаются пластинки Rogers TMM4 в проектировании высокочастотных схем?
Ответ: ПХБ Rogers TMM4 - это уникальный композит керамического, углеводородного и термоустойчивого полимера, который сочетает в себе преимущества керамических и традиционных ламинатах PTFE.50+/0.045 и коэффициент рассеивания 0,0020 на частоте 10 ГГц, PCB TMM4 обеспечивают исключительную целостность и надежность сигнала для применения в полосе и микрополосе.

Вопрос: Каковы ключевые особенности PCB Rogers TMM4?
Ответ: ПХБ Rogers TMM4 имеют тепловой коэффициент Dk 15ppm/°K, теплопроводность 0,7 W/mk и температуру разложения (Td) 425 °C TGA.у них низкая скорость поглощения влаги 00,07%-0,18% и диэлектрическая постоянная, которая соответствует тепловому расширению меди, что делает их идеальными для высокопроизводительных приложений.

Вопрос: Каковы преимущества использования ПХБ Rogers TMM4?
Ответ: Преимущества использования ПХБ Rogers TMM4 включают в себя механические свойства, которые устойчивы к ползучему и холодному потоку, что делает их подходящими для применения с высокой надежностью.Они также устойчивы к химическим веществам.Кроме того, термоустойчивая смоловая основа позволяет надежно связывать проволоку и высокую надежность прокладки отверстий.

Вопрос: Какова конструкция и сборка PCB Rogers TMM4?
A: ПКЖ Rogers TMM4 имеют двухслойную жесткую конфигурацию ПКЖ с толщиной ядра Rogers TMM4 0,762 мм (30 миллилитров) и слоями меди 35 мкм. Размеры готовой платы 192 мм х 115 мм,с минимальной пропускной способностью Trace/Space 5/7 mils и толщиной покрытия Via 20 μmОкончание поверхности - погружение золото, а верхняя сварная маска - зеленая.

В: В каких применениях обычно используются ПХБ Rogers TMM4?
A: Rogers TMM4 PCB часто используются в радиочастотных и микроволновых схемах, усилителях мощности, фильтрах, системах спутниковой связи, антеннах глобальных систем позиционирования, антеннах патча,и чип-тестерыИх универсальность и надежность делают их хорошо подходящими для широкого спектра высокочастотных приложений.

Вопрос: Какие стандарты и спецификации соблюдают PCB Rogers TMM4?
Ответ: ПХБ Rogers TMM4 соответствуют стандартам IPC-класса-2 и доступны во всем мире. Они поставляются с графикой Gerber RS-274-X и проходят 100% электрическое тестирование перед отгрузкой,обеспечение постоянного качества и производительности высокочастотных схем.
