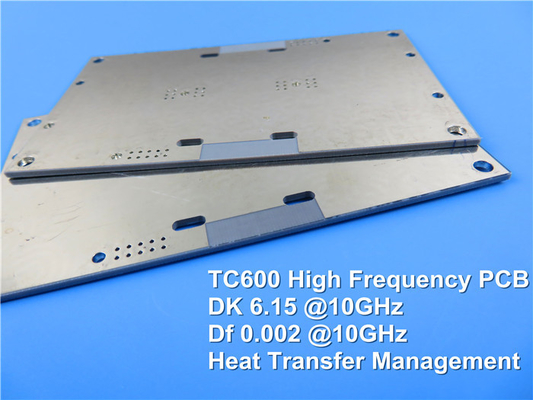

TC600 Высокопроизводительный теплокомпозитный ПКБ с двумя слоями толщиной 30 миллилитров с ENIG

Представление ТС600: высокопроизводительный тепловой композитный ПКБ

Введение
Проектирование высокочастотных, мощных электронных систем может быть сложной задачей, особенно когда речь идет о управлении рассеиванием тепла и сохранении целостности сигнала.Именно там тканевое стекловолокно TC600 укрепило, наполненный керамикой, композитный ПТФЕ-базированный ПКБ-субстрат блестит.TC600 предлагает уникальное решение для приложений, требующих повышенной теплопередачи и низких диэлектрических потерь.

Особенности ПКБ-субстрата TC600

TC600 отличается своими впечатляющими характеристиками:

• Диэлектрическая постоянная (Dk) 6,15 при 1,8 МГц и 10 ГГц/23°С
• Коэффициент диссипации (Df) 0,0017 и 0,0020 при 1,8 и 10 ГГц/23°С соответственно
• Температурный коэффициент Dk (TcDk) -75 ppm/°C в диапазоне от -40 до 150°C
• Поглощение влаги только 0,03%
• CTE 9 ppm/°C в оси X и Y и 35 ppm/°C в оси Z
• Теплопроводность 1,1 W/mK в оси Z и 1,4 W/mK в оси X и Y

Эти исключительные свойства материала делают TC600 идеальным выбором для высокочастотных, высокомощных приложений, где рассеивание тепла и целостность сигнала являются критическими проблемами.

Преимущества ПХБ TC600
TC600 предлагает несколько ключевых преимуществ, которые делают его выдающимся выбором для различных электронных конструкций:

1. Рассеивание и управление теплом: впечатляющая теплопроводность TC600 помогает эффективно рассеивать тепло, уменьшая горячие точки и повышая надежность активных компонентов.

2. Высокая эффективность: низкая тангенс диэлектрической потери TC600 способствует повышению эффективности усилителя и антенны, что приводит к улучшению производительности и экономии энергии.

3. Механическая прочность: TC600 является более механически прочным по сравнению с традиционными хрупкими ламинатами, что делает его более устойчивым к обработке, ударам и высоким G-силам.

4. Доступная цена: TC600 имеет доступную цену для коммерческих применений, что делает его доступным для широкого спектра электронных продуктов.

5. Надежные узкие линии: высокая прочность очистки TC600 позволяет создавать надежные узкие следы, поддерживающие миниатюризацию электронных конструкций.

Применение ПКБ TC600
ТС600 ПКБ-субстрат хорошо подходит для различных высокочастотных, высокомощных приложений, включая:

• Усилители мощности, фильтры и соединители
• Микроволновые комбинаторы и панели разделителей мощности в авиационной электронике
• Антенны малого размера
• Антенны цифрового аудиовещания (DAB) для спутникового радио
• Антенны с GPS и портативными считывателями RFID

Заключение
ТС600 представляет собой значительный прогресс в управлении теплом и целостности сигнала для высокочастотных, высокомощных электронных конструкций.низкие диэлектрические потери, и механической надежности, TC600 предлагает убедительное решение для дизайнеров, стремящихся расширить границы производительности и надежности.или другие высокочастотные системы, TC600 стоит рассматривать как переломный ПКБ субстрат.
