Введение
ПКБ RT/duroid 6035HTC представляет собой передовое решение, изготовленное из передовых материалов высокочастотных цепей Rogers RT/duroid 6035HTC.Этот ПКБ устанавливает новый стандарт производительности и надежности для высокомощных RF и микроволновых приложений.

Ключевые особенности и преимущества

• Диэлектрическая постоянная (DK) 3,5 +/- 0,05 при 10 ГГц/23°С для точной передачи сигнала
• Ультранизкий коэффициент рассеивания 0,0013 при 10 ГГц/23°С минимизирует потерю сигнала
• Тепловой коэффициент диэлектрической постоянной -66 ppm/°C обеспечивает стабильную производительность при изменении температуры
• Уровень поглощения влаги 0,06% повышает долговечность
• Впечатляющая теплопроводность 1,44 Вт/м/К при 80°С способствует эффективному рассеиванию тепла
• Значения коэффициента теплового расширения (CTE) обеспечивают размерную стабильность

Подробности по строительству и дизайну

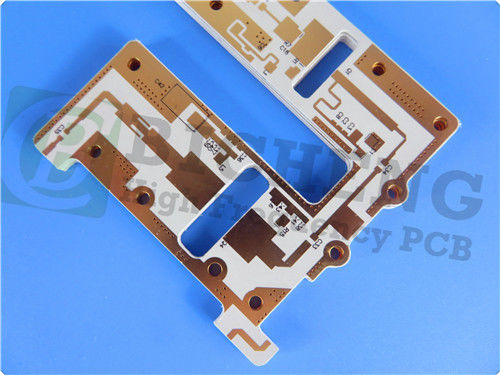

Пластинка RT/duroid 6035HTC имеет двухслойную жесткую конструкцию с медным слоем 1 и медным слоем 2, каждый из которых измеряет 35 мкм. Ядро RT/duroid 6035HTC размером 0,254 мм (10 миллиметров) обеспечивает высокую производительность.Размеры доски 54мм x 76мм подходят для разнообразных применений.

Спецификации

• Минимальное количество следов/пространства: 4/4 миллилитров
• Минимальный размер отверстия: 0,2 мм
• Толщина готовой доски: 0,3 мм
• Оконченный вес Cu: 1 унция (1,4 миллиметра) внешних слоев
• Толщина покрытия: 20 мкм
• Окончание поверхности: серебро погружения
• Сверху шелковый экран: белый
• Верхняя сварная маска: зеленая
• 100% Электрическое испытание, проведенное перед отправкой

Дополнительная информация
RT/duroid 6035HTC PCB включает 11 компонентов, 40 подложки, 23 сквозь отверстия подложки и 17 верхних SMT подложки.обеспечение бесперебойного маршрутизации и подключения сигналов для различных приложений.

Заявления
Идеально подходит для высокопроизводительных радиочастотных и микроволновых приложений, таких как усилители, соединители, фильтры и разделители мощности, PCB RT/duroid 6035HTC предлагает непревзойденную производительность, надежность и эффективность.
