SF490 PET Transparent FCCL: Будущее гибкой электроники

продукты

Недавно отгруженная радиочастотная печатная плата

SF490 PET Transparent FCCL: Будущее гибкой электроники

МОК:	1PCS
цена:	USD/RMB
Срок доставки:	2-10 working day
способ оплаты:	T/T
Пропускная способность:	10000pcs

Подробная информация

Описание продукта

Подробная информация

Base Material:

Stainless steel shim

Scheduled Publishing:

Yes

Final Foil External:

2 oz

Color Of Silkscreen:

Green,Blue,Yellow,Black etc.

Analytics Tracking:

Yes

Social Media Integration:

Yes

User-Friendly Interface:

Yes

Application:

CSP, BGA, 0.5mm QFP etc. package

Mobile Responsive:

Yes

Lead Time:

5-7 working days

Material:

SF490 PET Transparent FCCL

Glass Epoxy:

Polyimide (PI) 50 um

Coverlay Colour:

Yellow coverlay / Green solder mask

Minimum Order Quantity:

1PCS

Цена:

USD/RMB

Delivery Time:

2-10 working day

Payment Terms:

T/T

Supply Ability:

10000pcs

Описание продукта

Введение: Появление прозрачных гибких схем

В быстро развивающемся мире электроники стремительно растет спрос на более тонкие, гибкие и визуально привлекательные материалы.Компания Shengyi Technology® SF490 PET Transparent Flexible Copper Clad Laminate (FCCL) находится на переднем крае этой инновации., предлагающий уникальное сочетание высокой прозрачности, гибкости и надежности, что делает его идеальным для приложений следующего поколения, таких как гибкие дисплеи, сенсорные панели, носимые технологии и умная электроника.

Будь то прозрачные светодиодные экраны, складываемые смартфоны или скручиваемые дисплеи, SF490 FCCL обеспечивает идеальный баланс оптической ясности, механической долговечности и электрической производительности,устанавливая новый стандарт для современной электроники.

Почему выбрать SF490 PET Transparent FCCL?

1Высокая прозрачность и эстетическая привлекательность

Оптическая пленка из ПЭТ с светопроницаемостью > 90%, позволяющая интегрировать почти невидимую схему.
Безупречная поверхность без пузырей или примеси, обеспечивающая гладкий, премиальный вид для прозрачных дисплеев и изогнутых экранов.

2Беспрецедентная гибкость и устойчивость к изгибу

Настраиваемая толщина (75188μm) в сочетании с сверхтонкой медной фольгой (1⁄2OZ1OZ) для повышенной гибкости.
Динамическая способность к изгибу (радиус ≤1 мм, более 100 000 циклов изгиба) без потери производительности, идеально подходит для складываемых телефонов, скручиваемых экранов и носимых устройств.

3Высокая электрическая производительность

Низкая диэлектрическая постоянная (Dk) и потеря (Df), оптимизируя передачу высокочастотного сигнала (идеально подходит для 5G mmWave и гибких антенн).
Контролируемая медная шероховатость для постоянного импеданса и повышенной целостности сигнала.

4- Высокая долговечность: теплостойкость и химическая устойчивость.

Широкий рабочий диапазон (от -40°C до +130°C), совместим с безсвинцовыми процессами сварки и SMT.
Устойчив к кислотам, щелочам и растворителям, обеспечивая стабильность в суровой среде.

5Экологически чистые и безопасные

Не содержащий галогены и соответствующий требованиям RoHS/REACH, соответствующий тенденциям экологически чистого производства.
UL-сертификат и огнестойкость 94V-0, гарантирующая безопасность в потребительской электронике.

Ключевые технические параметры

Недвижимость Спецификация
Прочность на очистку (90°) ≥ 0,8 Н/мм
Проницаемость видимого света ≥ 90%
Размерная стабильность ± 1%
Устойчивость к химическим веществам ≥ 90%
Сопротивляемость объема ≥106 MΩ·cm
Сопротивление поверхности ≥105 МΩ

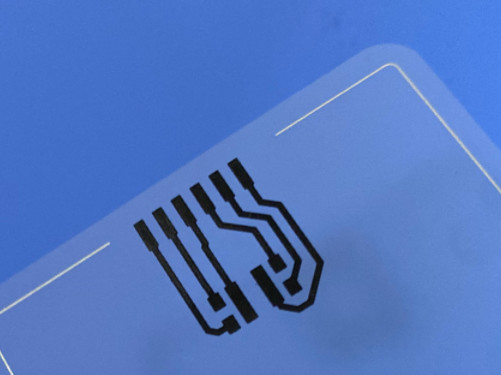

Подробности по строительству FPC

Тип: однослойный гибкий ПКБ
Размеры: 50 мм × 40 мм (± 0,15 мм)
Толщина: 0,2 мм (завершено)
Следы/пространство: 10/10 миллилитров (мин.)
Размер отверстия: 0,25 мм (мин.)
Поверхностная отделка: серебряные следы + углеродные чернила

Накопление:

Углеродный слой
Серебро (17 мкм)
SF490 ПЭТ (0,127 мм / 5 мл)
Стандарт качества: IPC-класс-2
Формат изображения: Gerber RS-274-X

Типичные применения

✔ Гибкие и прозрачные дисплеи (OLED, микро-LED)

✔ Складываемые и свертываемые экраны (смартфоны, планшеты)

✔ Электроника для ношения (умные часы, мониторы здоровья)

✔ Сенсорные панели и умные поверхности

✔ Большие светодиодные дисплеи (прозрачные рекламные панели)

✔ 5G и высокочастотные антенны

Заключение: следующее поколение гибкой электроники

Shengyi's SF490 PET Transparent FCCL - это не просто другой материал для цепи, он меняет правила игры для отраслей, требующих гибкости, прозрачности и высокой производительности.Независимо от того, проектируете ли вы современную потребительскую электронику или промышленные решения., этот материал обеспечивает непревзойденную надежность, эстетику и функциональность.

Доступный во всем мире и соответствующий самым высоким отраслевым стандартам, SF490 готов обеспечить будущее гибкой электроники.

Интересуетесь интеграцией SF490 в ваш следующий проект? Давайте расширим границы возможностей с прозрачными, изгибаемыми схемами!
