Использование возможностей TRF-45 для высокопроизводительных радиочастотных конструкций

Использование возможностей TRF-45 для высокопроизводительных ВЧ-проектов

В постоянно развивающемся мире высокочастотной электроники выбор материала печатной платы может иметь решающее значение для производительности и надежности ваших проектов. Одним из материалов, набирающих популярность среди радиочастотных инженеров, является TRF-45 от Taconic – малопотертый, термостабильный ламинат с исключительными возможностями.

Давайте углубимся в технические детали и рассмотрим, как TRF-45 может улучшить ваш следующий ВЧ-проект.

Надежная конструкция и адаптированные свойства

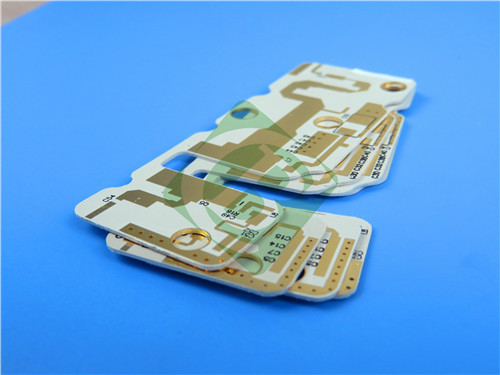

Эта двусторонняя жесткая печатная плата имеет базовый материал TRF-45 со следующими ключевыми характеристиками:

1. Размеры платы: 50 мм x 50 мм, с допуском ±0,15 мм
2. Минимальная ширина проводника/зазора: 4/5 мил
3. Минимальный размер отверстия: 0,3 мм
4. Окончательная толщина платы: 0,9 мм
5. Вес меди: 1 унция (1,4 мил) на внешних слоях
6. Толщина металлизации переходных отверстий: 20μм
7. Покрытие поверхности: иммерсионное золото на химическом никеле (ENIG)

2-слойная структура состоит из базового материала TRF-45 с медными слоями толщиной 35μм, обеспечивая прочную и стабильную по размерам основу для высокочастотных цепей.

Исключительные электрические характеристики
Материал TRF-45 разработан для превосходной работы в ВЧ- и микроволновых приложениях со следующими выдающимися электрическими характеристиками:

1. Стабильная диэлектрическая проницаемость (Dk) 4,5 ± 0,15 при 10 ГГц
2. Низкий коэффициент диэлектрических потерь 0,0035 при 10 ГГц
3. Влагопоглощение всего 0,06%

Эти свойства позволяют разработчикам достигать точного контроля импеданса, минимизировать проблемы с целостностью сигнала и поддерживать стабильную производительность в широком диапазоне температур и частот.

Термическая и механическая надежность
В дополнение к своим электрическим характеристикам, TRF-45 также может похвастаться впечатляющими термическими и механическими свойствами:

Коэффициент теплового расширения (CTE):

1. Ось X: 9 ppm/°C
2. Ось Y: 9 ppm/°C
3. Ось Z: 40 ppm/°C (от 50°C до 150°C)
4. Теплопроводность: 0,43 Вт/мК
5. Рейтинг воспламеняемости: UL 94-V0

Эта комбинация низкого CTE, высокой теплопроводности и превосходной стабильности размеров гарантирует, что ваши высокочастотные цепи выдержат суровые условия производства и будут надежно работать в сложных условиях.

Универсальные применения
Благодаря своим исключительным ВЧ-характеристикам и прочной конструкции, TRF-45 хорошо подходит для различных высокочастотных применений, включая:

1. Антенны спутникового радио
2. RFID-антенны
3. GPS-антенны

Другие беспроводные системы связи
Используя возможности TRF-45, инженеры могут расширять границы оптимизации размера, веса и энергопотребления, сохраняя при этом целостность своих проектов.

Чтобы узнать больше о том, как TRF-45 может принести пользу вашему следующему ВЧ-проекту, не стесняйтесь обращаться к нашей команде технических экспертов. Мы здесь, чтобы помочь вам использовать возможности этого инновационного материала печатной платы.
