Раскройте мощь F4BM220: Превосходный субстрат для доминирования на высоких частотах

Отпустите мощь F4BM220: Лучший субстрат для высокочастотного доминирования

В динамичном мире высокочастотных электроников инженеры постоянно ищут материалы, которые могут обеспечить бескомпромиссную производительность и надежность.

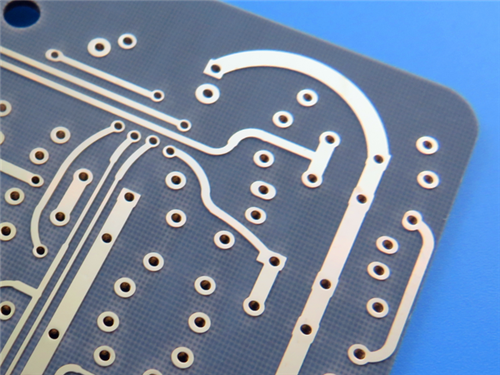

Сегодня мы рады представить вам новое решение, которое проверяет все рамки - исключительный двусторонний печатный диск F4BM220 от Wangling.

Электрическая производительность

В основе этого замечательного двухслойного ПКБ лежит инновационныйЛаминат F4BM220, материал, разработанный с помощью научной формулировки и точного прессования ткани из стекловолокна, смолы PTFE и пленки PTFE.(Dk) из 2.2± 0,04 при 10 ГГц и впечатляюще низкий коэффициент рассеивания всего 0.001, этот субстрат обеспечивает непревзойденную целостность сигнала и низкую потерю вставки.

Строительство

Измеряя компактный 51мм х 67мм с плотной толерантностью ± 0,15мм, этот двусторонний печатный лист имеет тонкую толщину 0,6мм и прочную1 унция (1,4 миллилитра) слоев медиВпечатляющие спецификации доски включают минимальный след/пространство 5/8 миллиметров, минимальный размер отверстия 0,3 мм иПогружение Золотая отделка поверхностидля надежной сварной способности и долгосрочной производительности.

Размерная стабильность

Проектированный для исключительной стабильности измерений, PCB F4BM220 может похвастатьсяCTE 25 ppm/°Cв оси х 34 ppm/°C в оси y и всего 240 ppm/°C в оси z. Этот материал также имеет удивительно низкий тепловой коэффициент Dk при -142 ppm/°C,обеспечение надежности твердого камня даже в самых требовательных условиях.

Многофункциональные высокочастотные приложения

Будь то микроволновые, радиочастотные и радиолокационные системы, фазовые переключатели, разделители мощности или любой другой требовательный высокочастотный дизайн,F4BM220 двусторонний ПКБ разработан, чтобы повысить вашу производительностьЕе исключительные электрические характеристики в сочетании с прочной конструкцией и экологичностьюсделать его идеальным выбором для широкого спектра высокочастотных приложений следующего поколения.

Откройте безграничный потенциал ваших высокочастотных конструкций с исключительнымF4BM220Опыт непревзойденной мощности и надежности, которые может предоставить только Wangling.
