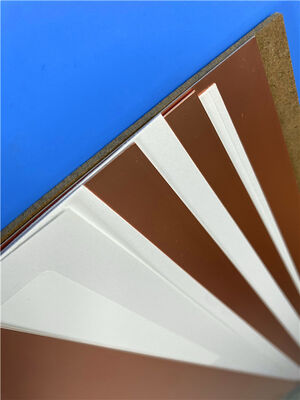

F4BM245 Медьсодержащий ламинат: Высокопроизводительный композит из ПТФЭ для РЧ-применений

F4BM245 Металлостеклотекстолит с медным покрытием: Высокопроизводительный композит из ПТФЭ для РЧ-применений

Taizhou Wangling представляет F4BM245, премиальный металлостеклотекстолит с медным покрытием, армированный стеклотканью из ПТФЭ, разработанный для высокочастотных схем. Являясь частью нашей серии F4BM, этот материал обеспечивает исключительные электрические характеристики, стабильность размеров и экономичность, что делает его идеальным выбором для требовательных РЧ и СВЧ-конструкций.

Электрические характеристики

F4BM245 имеет диэлектрическую проницаемость (Dk) 2,45 ±0,05 при 10 ГГц, обеспечивая сбалансированное сочетание низких потерь и стабильного распространения сигнала. Благодаря типичному коэффициенту диссипации (Df) 0,0012 при 10 ГГц и 0,0017 при 20 ГГц, этот материал обеспечивает минимальное затухание сигнала в широком диапазоне частот, что критически важно для таких приложений, как спутниковая связь, базовые антенны и системы фазированных решеток.

Температурный коэффициент диэлектрической проницаемости материала составляет -120 ppm/°C, что обеспечивает стабильные электрические характеристики в рабочем диапазоне температур от -55°C до +260°C. Удельное объемное сопротивление превышает 6×10⁶ МОм·см, а удельное поверхностное сопротивление составляет ≥1×10⁶ МОм, обеспечивая отличные изоляционные свойства. Электрическая прочность в направлении Z превышает 25 кВ/мм, а напряжение пробоя в направлениях XY превышает 32 кВ, что обеспечивает надежную работу в условиях высокого напряжения.

F4BM245Технический паспорт

Термическая и механическая стабильность

F4BM245 демонстрирует выдающиеся термические и механические характеристики. Коэффициент теплового расширения (CTE) составляет 20-25 ppm/°C в направлении XY и 187 ppm/°C в направлении Z, что обеспечивает надежную целостность металлизированных отверстий во время термических циклов. Благодаря теплопроводности 0,30 Вт/(М·К), материал эффективно отводит тепло от активных компонентов.

Материал выдерживает испытания на термическую нагрузку при 260°C в течение 10 секунд в трех циклах без расслоения, что подтверждает его пригодность для процессов бессвинцовой пайки. Влагопоглощение составляет ≤0,08%, что обеспечивает стабильную работу во влажных условиях. Ламинат имеет класс воспламеняемости UL 94 V-0 и совместим с длительными рабочими температурами до 260°C.

F4BM245 против F4BME245: Варианты медной фольги

F4BM245: Оснащен стандартной электроосажденной (ED) медной фольгой, идеально подходящей для применений без требований к пассивной интермодуляции (PIM). Прочность отслаивания превышает 1,8 Н/мм для 1 унции меди.

F4BME245: Оснащен медная фольга с обратной обработкой (RTF), обеспечивающая превосходные характеристики PIM (≤ -159 дБс), более точный контроль линий цепи и меньшие потери проводника — идеально подходит для высокочувствительных РЧ-систем.

Производство: Обработка и производство

Являясь ведущим производителем печатных плат на основе ПТФЭ, мы используем передовые производственные мощности для обеспечения стабильного качества. В нашем производственном процессе применяются технологии прецизионной пропитки смолой, ламинирования и отверждения. Стеклоткань, армирующая ПТФЭ-смолу, проходит строгий контроль качества на каждом этапе.

Преимущества обработки:

F4BM245 может быть изготовлен с использованием стандартных методов обработки печатных плат

• Совместим с механическим сверлением, фрезерованием и резкой
• Устойчив ко всем распространенным травильным растворителям и реагентам
• Поддерживает как сквозные, так и поверхностные монтажные процессы сборки

Производственные мощности и цепочка поставок

Благодаря современным производственным мощностям мы поддерживаем значительные производственные мощности для удовлетворения как прототипных, так и крупносерийных заказов. Наши гибкие производственные линии могут вмещать:

Стандартные размеры панелей: 460×610 мм, 500×600 мм, 850×1200 мм, 914×1220 мм и 1000×1200 мм

Индивидуальные размеры доступны по запросу (специальные размеры, такие как 300×250 мм, 500×500 мм и т. д.)

Варианты толщины от 0,1 мм до 12,0 мм (укажите общую толщину или толщину диэлектрика)

Несколько весов медной фольги: 0,5 унции, 1 унция, 1,5 унции и 2 унции для F4BM; 0,5 унции и 1 унция для F4BME

Рекомендации по хранению и транспортировке

Для обеспечения целостности и производительности продукта мы соблюдаем строгие протоколы хранения и обращения:

Хранение:

Хранить в чистом, сухом помещении при температуре от 10°C до 35°C

Поддерживать относительную влажность ниже 70%

Хранить материалы в оригинальной упаковке до использования

Избегать воздействия прямых солнечных лучей и агрессивных сред

Рекомендуемый срок хранения составляет 12 месяцев при надлежащих условиях хранения

Транспортировка:

Ламинаты упаковываются с защитными прокладками и влагостойкими материалами

Надежная упаковка предотвращает повреждение краев и коробление во время транспортировки

Доступны различные варианты упаковки для внутренних и международных перевозок

Соответствие международным правилам транспортировки электронных материалов

Индивидуализация и поддержка

Мы предлагаем широкие возможности индивидуализации для удовлетворения ваших конкретных требований к дизайну. Независимо от того, нужны ли вам специальные размеры, нестандартные толщины или конфигурации с металлической подложкой (алюминиевая или медная основа для улучшения теплоотвода или экранирования), наша команда инженеров готова помочь.

Серия F4BM также поддерживает конфигурации с металлической подложкой:

F4BM245-AL: С алюминиевой подложкой для легкого управления тепловым режимом

F4BM245-CU: С медной подложкой для превосходного теплоотвода

Почему стоит выбрать F4BM245?

Благодаря сочетанию стабильных электрических свойств, отличных тепловых характеристик и экономичной технологичности, F4BM245 представляет собой выдающуюся ценность для высокочастотных схем. Наша приверженность качеству, гибкие производственные мощности и надежная цепочка поставок гарантируют, что вы получите стабильные, высокопроизводительные материалы, когда они вам понадобятся.

Свяжитесь с Bicheng сегодня, чтобы обсудить требования вашего приложения и узнать, как F4BM245 может оптимизировать ваш следующий РЧ-дизайн.
