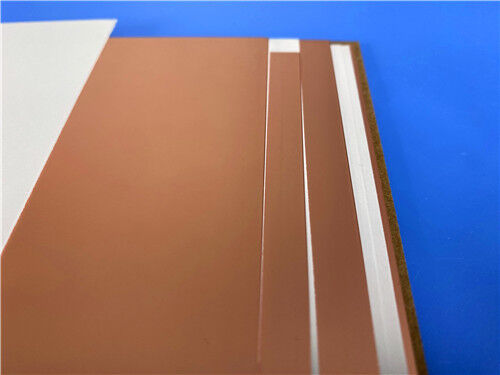

TLX-9 Ламинат, покрытый меди

TLX-9 Медьсодержащий ламинат: Сбалансированная производительность для ВЧ и СВЧ приложений

Taconic представляет TLX-9, высокопроизводительный медьсодержащий ламинат на основе стеклоткани, армированной ПТФЭ, разработанный для обеспечения исключительных электрических и механических свойств для широкого спектра ВЧ и СВЧ приложений. Обладая более чем 35-летним опытом в области нанесения ПТФЭ на стекловолокно, Taconic разработал серию TLX, чтобы предоставить разработчикам надежное, экономически эффективное решение, которое обеспечивает баланс между производительностью и технологичностью.

Электрические характеристики

TLX-9 имеет диэлектрическую проницаемость (Dk) 2,50 ±0,04 при 10 ГГц, обеспечивая исключительную стабильность и узкие допуски, что позволяет точно контролировать импеданс и создавать воспроизводимые конструкции схем. Тангенс угла диэлектрических потерь (Df) составляет впечатляющие 0,0019 при 10 ГГц, что обеспечивает низкие потери сигнала в широкополосных приложениях.

Ключевые электрические характеристики включают:

Влагопоглощение: <0,02%, обеспечивает стабильную работу во влажной среде

Диэлектрическая прочность: >60 кВ, обеспечивает надежную изоляцию

Удельное объемное и поверхностное сопротивление: 10⁷ МОм/см и 10⁷ МОм соответственно

Дугостойкость: >180 секунд, обеспечивает надежность при высоковольтных условиях

Диэлектрическая проницаемость материала остается стабильной в широком диапазоне частот, что делает его пригодным для приложений от L-диапазона до Ku-диапазона и выше.

Механические и тепловые свойства

TLX-9 обладает превосходной механической прочностью: прочность на изгиб превышает 23 000 фунтов на квадратный дюйм (159 Н/мм²) по длине и 19 000 фунтов на квадратный дюйм (131 Н/мм²) поперек. Коэффициент теплового расширения (CTE) составляет 9-12 ppm/°C в направлении XY и 130-145 ppm/°C в направлении Z, обеспечивая стабильность размеров и надежность сквозных отверстий.

Теплопроводность составляет 0,19 Вт/м/К, что способствует эффективному отводу тепла от активных компонентов. Материал имеет класс огнестойкости UL 94 V-0 и практически не впитывает влагу в процессе изготовления.

Универсальные применения

• Малошумящие усилители (LNA), малошумящие спутниковые приёмники (LNB) и малошумящие конвертеры (LNC)
• Крупноформатные антенны PCS/PCN
• Высокомощные усилители
• Пассивные компоненты, такие как ответвители, делители и фильтры
• Радиолокационные системы и антенны с фазированной решеткой
• Системы мобильной связи и оборудование для тестирования СВЧ

Обработка и изготовление

Одним из ключевых преимуществ TLX-9 является его совместимость со стандартными методами обработки ПТФЭ/стеклоткани. Ламинат может быть:

Отрезан, просверлен и фрезерован с использованием стандартного оборудования

Покрыт стандартными процессами металлизации сквозных отверстий

Травлен обычными химическими растворами

Изготовлен как однослойные, так и многослойные печатные платы

Стабильность размеров материала и низкое влагопоглощение обеспечивают стабильные результаты на протяжении всего процесса изготовления.

Стандартные конфигурации:

Диэлектрическая проницаемость: 2,50 ±0,04

Толщина диэлектрика: Доступна от 0,0050" (0,13 мм) до 0,0300" (0,76 мм) и ≥0,0310" (≥0,78 мм)

Стандартный размер панели: 36" x 48" (914 мм x 1220 мм)

Медное покрытие: Гальваническая медь весом ½ унции (CH), 1 унция (C1) и 2 унции (C2)

Индивидуальные опции:

Доступны дополнительные размеры панелей, включая 12" x 18", 18" x 24", 24" x 36" и другие

Панели, вырезанные по размеру, доступны по запросу

Доступны альтернативные покрытия — пожалуйста, свяжитесь со службой поддержки клиентов для получения подробной информации

Сертификат соответствия: Каждая партия включает Сертификат соответствия с фактическими данными испытаний, обеспечивающий прослеживаемость и контроль качества.

Рекомендации по хранению и транспортировке

Для поддержания исключительного качества и эксплуатационных характеристик TLX-9 мы рекомендуем следующие протоколы хранения и обращения:

Требования к хранению:

Хранить в чистом, сухом месте при контролируемой комнатной температуре (приблизительно от 20°C до 25°C)

Поддерживать относительную влажность ниже 70%

Хранить в оригинальной упаковке до момента использования

Избегать воздействия прямых солнечных лучей, агрессивных газов и резких перепадов температуры

Хранить панели горизонтально, чтобы предотвратить деформацию

Рекомендуемый срок хранения: 12 месяцев при соблюдении условий хранения

Транспортировка:

Ламинаты упаковываются с защитными прокладочными материалами для предотвращения повреждения поверхности

Надежная упаковка гарантирует, что панели останутся ровными и защищенными по краям во время транспортировки

Доступны различные варианты упаковки для внутренних и международных перевозок

Полное соответствие международным правилам транспортировки электронных материалов

Как заказать

TLX-9 заказывается с использованием простой системы номеров деталей. Пример: TLX-9-0310-CH/CH-18" x 24"

TLX-9: Серия продукта и обозначение Dk

0310: Толщина диэлектрика (0,0310")

CH/CH: Медное покрытие (½ унции с обеих сторон)

18" x 24": Размер панели

Почему стоит выбрать TLX-9?

Благодаря узкому допуску Dk, низкому тангенсу угла диэлектрических потерь, превосходным механическим свойствам и проверенной технологичности, TLX-9 представляет собой надежное, высокоценное решение для требовательных ВЧ и СВЧ приложений. Многолетний опыт Taconic, глобальная производственная база и приверженность качеству гарантируют, что вы получите стабильные, высокопроизводительные материалы именно тогда, когда они вам нужны.

Свяжитесь с нами сегодня, чтобы обсудить, как TLX-9 может удовлетворить ваши конкретные требования к приложениям.
