4-слойные гибридные высокочастотные печатные платы ¥ RO4003C + FR4 (погруженное золото) ламинированные меди

МОК:	1 шт.
цена:	1.99USD/pcs
стандартная упаковка:	упаковка
Срок доставки:	2-10 рабочих дней
способ оплаты:	Т/Т, ПайПал
Пропускная способность:	50000 шт.

Подробная информация

Описание продукта

Подробная информация

Место происхождения

Китай

Фирменное наименование

Rogers

Сертификация

ISO9001

Номер модели

РО4003C + ФР4

Количество мин заказа:

1 шт.

Цена:

1.99USD/pcs

Упаковывая детали:

упаковка

Время доставки:

2-10 рабочих дней

Условия оплаты:

Т/Т, ПайПал

Поставка способности:

50000 шт.

Описание продукта

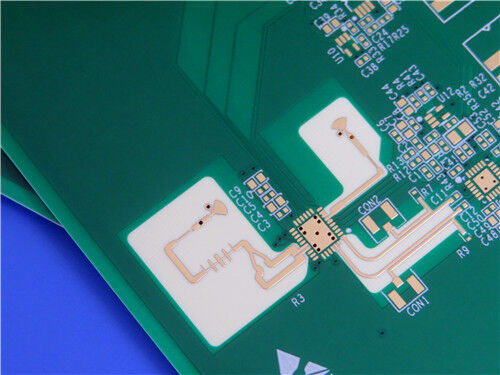

4-слойные гибридные высокочастотные печатные платы ¥ RO4003C + FR4 (Золото погружения)

Мы представляем наш 4-слойный гибридный печатный платок RO4003C + FR4 - высокопроизводительное и экономичное решение для радиочастотных и микроволновых схем, требующих контролируемого импеданса, низких потерь и надежной тепловой производительности.Верхние сигнальные слои используют РоджерсаRO4003C углеводородный керамический ламинат(Dk 3,38 ± 0.05, Df 0,0027 @ 10 GHz), в то время как нижние слои используют FR4 (TG175) для механической жесткости и оптимизации затрат.и белый шелковый экран.Доска включает в себя контролируемые глубинные слоты и соответствует стандартам надежности IPC-6012 класса 3, с медным покрытием 25 мкм в каждом отверстии.

Основные характеристики

Параметр	Подробная информация
Тип продукции	4-слойный гибридный высокочастотный ПКБ
Базовые материалы	RO4003C (верхняя RF секция) + FR4 TG175 (нижняя секция)
Толщина готовой доски	1.4 мм
Размеры доски	200 мм × 115 мм = 1 шт.
Внутренний слой Вес меди	0.5 унций (17,5 мкм)
Внешний слой Медь вес	1 унция (35 мкм)
Маска для сварки	Зеленый (вверху и внизу)
Шелковый экран	Белый (вверху)
Поверхностная отделка	Золото с погружением (ENIG) толщина золота 2 микродюйма (0,05 мкм)
через толщину покрытия	минимум 25 мкм (1 мл) в каждом отверстии
Особые особенности	Контролируемые глубинные слоты (маршрутизация)
Стандарт качества	IPC-6012 Класс 3 (высокая надежность)
Электрическое испытание	100% до перевозки
Формат рисунка	Гербер RS-274-X

ПХБ-накопление (4-слойный гибридный жесткий)

4-слойные гибридные высокочастотные печатные платы ¥ RO4003C + FR4 (погруженное золото) ламинированные меди 0

Что такое RO4003C?

RO4003CTM - это углеводородный керамический ламинат от Rogers Corporation,предназначенный для предоставления превосходных высокочастотных характеристик с возможностью изготовления с использованием стандартных методов обработки эпоксида/стекла FR-4В отличие от материалов на основе ПТФЕ, RO4003C - это жесткий термоустойчивый ламинат, который не требует специализированной подготовки (например, натриевого нанесения) и совместим с автоматическими системами обработки.

RO4003C является частью серии RO4000®, которая включает в себя RO4350BTM (высокий Dk для миниатюризации) и RO4835TM (улучшенная окислительность).

Ключевые свойства RO4003C

Недвижимость	Типичная стоимость	Состояние	Метод испытания
Диэлектрическая постоянная (Dk) Процесс	3.38 ± 0.05	10 ГГц / 23°С	IPC-TM-650 2.5.5.5
Диэлектрическая постоянная (Dk)	3.55	8 ̊40 ГГц	Дифференциальная длина фазы
Фактор рассеивания (Df)	0.0027	10 ГГц / 23°С	IPC-TM-650 2.5.5.5
Фактор рассеивания (Df)	0.0021	20,5 ГГц / 23°С	IPC-TM-650 2.5.5.5
Тепловой коэффициент Dk (TCDk)	+40 ppm/°C	-50°C до 150°C	IPC-TM-650 2.5.5.5
Сопротивляемость объема	10,7 × 1010 МΩ·см	КОНД А	IPC-TM-650 2.5.17.1
Сопротивляемость поверхности	4.2 × 109 МΩ	КОНД А	IPC-TM-650 2.5.17.1
Электрическая сила	31.2 КВ/мм (780 В/мл)	0.51 мм (0,020")	IPC-TM-650 2.5.6.2
Модуль тяги (X)	19,650 MPa (2,850 ksi)	NT1 религия	ASTM D638
Модуль тяги (Y)	19,450 МПа (2,821 кси)	NT1 религия	ASTM D638
Прочность на растяжение (X)	139 МПа (20,2 кси)	NT1 религия	ASTM D638
Прочность на растяжение (Y)	100 МПа (14,5 кси)	NT1 религия	ASTM D638
Сила изгиба	276 МПа (40 кпси)	–	IPC-TM-650 2.4.4
Размерная стабильность	< 0,3 мм/м (< 0,3 мили/дюйм)	После вырезки + E2/150°C	IPC-TM-650 2.4.39А
CTE X ось	11 ppm/°C	-55 до 288°C	IPC-TM-650 2.4.41
CTE Y ось	14 ppm/°C	-55 до 288°C	IPC-TM-650 2.4.41
CTE Z ось	46 ppm/°C	-55 до 288°C	IPC-TM-650 2.4.41
Tg (TMA)	> 280°C	А.	IPC-TM-650 2.4.24.3
Td (TGA)	425°С	–	ASTM D3850
Теплопроводность	0.71 Вт/м/°К	80°C	АСТМ C518
Поглощение влаги	00,06%	48 часов погружения, 50°C	ASTM D570
Плотность	10,79 г/см3	23°C	ASTM D792
Прочность кожуры меди	10,05 Н/мм (6,0 ПЛИ)	После сварки, 1 унция ED	IPC-TM-650 2.4.8
Возгораемость	N/A (RO4350B - UL 94 V-0)	–	UL 94
Совместимость с процессом без свинца	Да, да.	–	–

Стандартные толщины для RO4003C

Толщина (дюйма)	Толщина (мм)	Толерантность
0.008"	0.203 мм	± 0,0010"
0.012"	0.305 мм	± 0,0010"
0.016"	0.406 мм	± 0,0015"
0.020"	00,508 мм	± 0,0015"
0.032"	0.813 мм	± 0,0020"
0.060"	1.524 мм	± 0,0040"

Основные преимущества RO4003C

FR-4 совместимая обработка

Стабильность Dk при температуре и частоте TCDk +40 ppm/°C является одним из самых низких из всех материалов платы.

Низкая диэлектрическая потеря (Df 0,0027 @ 10 ГГц) позволяет использовать в приложениях, где более высокие частоты ограничивают обычные ламинаты.

Медно-сопоставленный CTE X/Y CTE 11 14 ppm/°C тесно совпадает с медом (17 ppm/°C), обеспечивая отличную стабильность размеров и надежные пробитые отверстия.

Высокий Tg (> 280°C) характеристики расширения остаются стабильными на протяжении всего диапазона температур обработки цепи.

Низкий Z-оси CTE (46 ppm/°C) обеспечивает надежное качество PTH даже в тяжелых приложениях теплового шока.

Типичные применения RO4003C

Усилители мощности базовых станций сотовой связи и антенны

Идентификационные метки RF (RFID)

Спутниковые радиоантенны (SDARS)

Автомобильный радар (ADAS)

Микроволновые радиостанции обратной связи точка-точка

Высокоскоростные цифровые фоновые аппараты

Оборудование для испытаний и измерений

Что такое высокочастотный гибридный ПХБ?

Высокочастотные гибридные печатные платы - это многослойная печатная плата, которая сочетает в себе два или более различных диэлектрических материала в одном стекле, как правило, высокопроизводительный радиочастотный ламинат (например,RO4003C) для сигнальных слоев и стандартного или среднепроизводительного материала (e.g., FR4) для некритических слоев.

В данном продукте:

RO4003C используется на слое 1 ′′ 2 (верхняя RF-секция) для низких потерь, стабильного Dk и контролируемого импеданса.

FR4 TG175 используется на слое 3?? 4 (нижняя часть) для механической поддержки, распределения энергии и снижения затрат.

Зачем использовать гибридную конструкцию?

Водитель	Объяснение
Оптимизация затрат	Высокочастотные материалы (RO4003C) дороги. FR4 значительно дешевле. Использование FR4 для некритических слоев снижает общую стоимость платы.
Механическая жесткость	FR4 обеспечивает отличную механическую прочность и хорошо подходит для толстых досок, соединителей и больших форм-факторов.
Термоуправление	Гибридные сборки могут быть спроектированы для размещения теплогенерирующих компонентов на FR4 стороне с тепловыми проводами к медным плоскостям.
Гибкость проектирования	Разрешает использование высокочастотных частот, когда это необходимо (верхние слои), и стандартного цифрового/DC маршрутизации, когда требования к производительности ниже (нижние слои).
Совместимость изготовления	Гибридные платы могут быть обработаны с модификациями стандартных линий FR4.
Преимущества высокочастотных гибридных ПХБ
Преимущество	Описание
Эффективность	Снижает стоимость материала на 30-60% по сравнению со всеми высокочастотными ламинатами.
Отличная радиочастотная производительность	Критические сигнальные слои используют низкоубыточные, стабильные материалы Dk.
Хорошая тепловая надежность	RO4003C имеет Tg >280°C; FR4 TG175 поддерживает сборку без свинца.
Стандартное изготовление	RO4003C совместим с FR4-процессом без обработки с использованием PTFE.
Надежная ПТГ	Низкая CTE по оси Z от RO4003C (46 ppm/°C) в сочетании с соответствующей CTE на медь обеспечивает надежность.
Смешанное размещение компонентов	Высокочастотные компоненты (RFIC, антенны) на стороне RO4003C; цифровые IC, пассивы, разъемы на стороне FR4.

Недостатки / проблемы высокочастотных гибридных ПХБ

Недостатки	Описание	Смягчение
Контроль регистрации	Различные значения CTE между RO4003C (1114 ppm/°C) и FR4 (1418 ppm/°C) могут привести к ошибочной регистрации слоя в слой во время ламинирования.	Используйте соответствующие системы препрег; оптимизируйте цикл ламинирования.
Несоответствие CTE по оси Z	RO4003C Z-CTE = 46 ppm/°C; FR4 Z-CTE = 5060 ppm/°C. Дифференциальное расширение напряжения покрытых каналов, пересекающих гибридный интерфейс.	Используйте пластиковую медь (25 мкм мин); избегайте прохождений непосредственно при переходе материала.
Надежность связи	Сцепление между RO4003C и FR4 требует тщательного выбора препрег (например, здесь используется 2113 RC56%).	Следуйте правилам Роджерса RO4400.
Стоимость материала	По-прежнему выше, чем все FR4 доски (но ниже, чем все высокочастотные).	Приемлемый компромисс для требуемой RF производительности.
Сложность изготовления	Требуется опыт изготовителя с гибридными ламинатами; необходим дополнительный контроль процесса.	Партнер с квалифицированными поставщиками (IPC-6012 класс 3).
Чувствительность к влаге	RO4003C поглощает 0,06% влаги по сравнению с FR4 ~ 0,1 ∼ 0,2%.	Стандартный предварительно смонтированный печенье (120 °C в течение 2 ≈ 4 часов).

Когда выбрать гибридный ПХБ

Уровень RF требуется только на определенных слоях.

Размер платы большой

Необходима механическая прочность (соединители, монтажные отверстия)

Дизайн смешанного сигнала (RF + высокоскоростной цифровой + постоянный ток)

Производство в объеме

Выберите высокую частоту, когда:

Все сигнальные слои требуют низких потерь и стабильного Dk

Бюджет позволяет использовать высококачественный материал

Дизайн очень чувствителен к несоответствию CTE (например, высокоплотные взаимосвязи)

Информация о заказе

Представьте свои файлы Gerber RS-274-X и чертежи изготовления с четким указанием:

Контролируемая глубина расположения и глубины слотов

Требования к контролю импедансности (если таковые имеются)

Сетевой список для 100% электрических испытаний

Мы поддерживаем производство прототипов с глобальной доставкой.
