Характер продукции
Что такое TLX-8?
Это высокообъемный, армированный стекловолокном микроволновый субстрат из ПТФЭ, производимый AGC. Он имеет диэлектрическую проницаемость (Dk) 2,55 ±0,04 при 10 ГГц. Тангенс угла диэлектрических потерь (Df) составляет 0,0018 при 10 ГГц. Он обеспечивает превосходные характеристики PIM (измеренные менее чем -160 дБк). Материал стабилен по размерам. Он имеет очень низкое влагопоглощение (0,02%). Он имеет рейтинг UL94 V-0. Он подходит для микроволновых конструкций с малым количеством слоев. Он идеально подходит для применений, требующих механического усиления в суровых условиях, включая космические, аэрокосмические и оборонные применения.
Какую печатную плату можно изготовить из него?
Может быть предоставлено комплексное 2-слойное решение для ВЧ печатных плат. Плата основана на материале TLX-8. Готовая толщина составляет 0,85 мм. Вес меди составляет 1 унция на слой. В качестве финишного покрытия применяется чистое золотое покрытие. Паяльная маска не применяется с обеих сторон. На верхнем слое напечатана белая шелкография. Минимальная ширина проводника и зазор составляют 5 и 7 мил. Минимальный размер отверстия составляет 0,3 мм. Толщина металлизации отверстий составляет 20 мкм. Стандарт качества — IPC Class 2. Эта плата идеально подходит для антенн, радиолокационных систем, мобильной связи и оборудования для тестирования микроволновых устройств.
1. Обзор материала
TLX-8 — это ламинат из ПТФЭ со стекловолокном. Он производится компанией AGC (ранее Taconic). Это высокообъемный антенный материал. Он обеспечивает надежность в широком диапазоне ВЧ-применений. Материал универсален. Он доступен в широком диапазоне толщин и вариантов медного покрытия. Он подходит для микроволновых конструкций с малым количеством слоев.
Материал обеспечивает механическое усиление. Это важно везде, где субстрат подвергается воздействию суровых условий.
Примеры включают:
Сопротивление ползучести для печатных плат, прикрученных к корпусу, который подвергается высоким уровням вибрации во время запуска космического аппарата
Воздействие высоких температур в модулях двигателя
Радиационная стойкость в космосе (внесен в список НАСА как материал с низким газовыделением)
Стойкость к экстремальным условиям на море для антенн боевых кораблей
Стойкость к широкому диапазону температур для высотомерных субстратов во время полета
TLX-8 имеет долгую историю применения в космосе. Он используется везде, где требуется армирование из тканого стекловолокна.
Ключевые особенности TLX-8:
Ламинат из ПТФЭ со стекловолокном — материал сочетает ПТФЭ с армированием из тканого стекловолокна. Это обеспечивает превосходную механическую прочность и стабильность размеров.
Низкая и стабильная Dk — Dk составляет 2,55 ±0,04 при 10 ГГц. Вариация Dk составляет примерно ±2% в диапазоне от -55°C до 125°C.
Низкий тангенс угла диэлектрических потерь — Df составляет 0,0018 при 10 ГГц. Потери сигнала минимизируются.
Превосходные характеристики PIM — PIM измеряется менее чем -160 дБк. Это критически важно для антенн базовых станций и ВЧ-систем с низким уровнем искажений.
Отличная термическая стабильность — температура разложения (Td) составляет 535°C (потеря 2% веса). Td составляет 553°C (потеря 5% веса).
Стабильность размеров — материал стабилен по размерам. После отжига MD составляет 0,06 мм/м, а CD — 0,08 мм/м.
Низкое газовыделение — материал внесен в список НАСА как материал с низким газовыделением. TML составляет 0,03%. CVCM — 0,00%. WVR — 0,01%.
Низкое влагопоглощение — влагопоглощение составляет всего 0,02%. Обеспечивается стабильная работа во влажных условиях.
2. Технический паспорт TLX-8
| Свойство |
Типичное значение |
Единицы измерения |
Условие |
Метод испытания |
| Диэлектрическая проницаемость |
2,55 ±0,04 |
— |
@ 10 ГГц |
IPC-650 2.5.5.3 |
| Тангенс угла диэлектрических потерь |
0,0018 |
— |
@ 10 ГГц |
IPC-650 2.5.5.5.1 |
| Производительность PIM |
< -160 |
дБк |
20 Вт на канал @ 800/1800 МГц |
Измерение образца печатной платы |
| Газовыделение (TML) |
0,03 |
% |
4 часа при 257°F @ ≤5×10⁻⁵ Торр |
ASTM E 595 |
| Газовыделение (CVCM) |
0 |
% |
4 часа при 257°F @ ≤5×10⁻⁵ Торр |
ASTM E 595 |
| Газовыделение (WVR) |
0,01 |
% |
4 часа при 257°F @ ≤5×10⁻⁵ Торр |
ASTM E 595 |
| Поверхностное сопротивление (при повышенной температуре) |
6,605 × 10⁸ |
Мом |
— |
IPC-650 2.5.17.1 Раздел 5.2.1 |
| Поверхностное сопротивление (при влажности) |
3,550 × 10⁶ |
Мом |
— |
IPC-650 2.5.17.1 Раздел 5.2.1 |
| Объемное сопротивление (при повышенной температуре) |
1,110 × 10¹⁰ |
Мом/см |
— |
IPC-650 2.5.17.1 Раздел 5.2.1 |
| Объемное сопротивление (при влажности) |
1,046 × 10¹⁰ |
Мом/см |
— |
IPC-650 2.5.17.1 Раздел 5.2.1 |
| Стабильность размеров (MD – после отжига) |
0,06 |
мм/м |
— |
IPC-650 2.4.39 Раздел 5.4 |
| Стабильность размеров (CD – после отжига) |
0,08 |
мм/м |
— |
IPC-650 2.4.39 Раздел 5.4 |
| Стабильность размеров (MD – термический стресс) |
0,09 |
мм/м |
— |
IPC-650 2.4.39 Раздел 5.5 |
| Стабильность размеров (CD – термический стресс) |
0,1 |
мм/м |
— |
IPC-650 2.4.39 Раздел 5.5 |
| Теплопроводность |
0,19 |
Вт/м·К |
— |
ASTM F433 / ASTM 1530-06 |
| CTE по оси X |
21 |
ppm/°C |
25-260°C |
IPC-650 2.4.41 / ASTM D 3386 |
| CTE по оси Y |
23 |
ppm/°C |
25-260°C |
IPC-650 2.4.41 / ASTM D 3386 |
| CTE по оси Z |
215 |
ppm/°C |
25-260°C |
IPC-650 2.4.41 / ASTM D 3386 |
| Td (потеря 2% веса) |
535 |
°C |
— |
IPC-650 2.4.24.6 (TGA) |
| Td (потеря 5% веса) |
553 |
°C |
— |
IPC-650 2.4.24.6 (TGA) |
| Прочность на отслаивание (1 унция ED) |
2,63 (15) |
Н/мм (фунт/дюйм) |
Термический стресс |
IPC-650 2.4.8 Раздел 5.2.2 |
| Прочность на отслаивание (1 унция RTF) |
2,98 (17) |
Н/мм² (кпси) |
— |
IPC-650 2.4.8 Раздел 5.2.2 |
| Прочность на отслаивание (½ унции ED) |
2,45 (14) |
Н/мм² (кпси) |
Повышенная температура. |
IPC-650 2.4.8.3 |
| Модуль Юнга (MD) |
6 757 (980) |
Н/мм² (psi) |
— |
ASTM D 902 |
| Модуль Юнга (CD) |
8 274 (1 200) |
Н/мм² (psi) |
— |
ASTM D 902 |
| Влагопоглощение |
0,02 |
% |
— |
IPC-650 2.6.2.1 |
| Диэлектрическая прочность |
>45 |
кВ |
— |
IPC-650 2.5.6 |
| Класс воспламеняемости |
V-0 |
— |
— |
UL-94 |
3. Основные преимущества TLX-8
|
Функция
|
Преимущество
|
|
Dk составляет 2,55 ±0,04
|
Строгий допуск обеспечивает стабильный контроль импеданса
|
|
Df составляет 0,0018 при 10 ГГц
|
Низкие потери минимизируют затухание сигнала в микроволновых схемах
|
|
PIM составляет< -160 дБк
|
Превосходные характеристики низких искажений для антенн базовых станций
|
|
Td составляет > 535°C
|
Обеспечивается исключительная стойкость к термическому разложению
|
|
CTE X/Y составляет 21/23 ppm/°C
|
Достигается хорошая стабильность размеров
|
|
Низкое газовыделение (TML 0,03%)
|
Внесен в список НАСА для космических применений
|
|
Влагопоглощение составляет 0,02%
|
Очень низкое водопоглощение обеспечивает стабильную работу во влажных условиях
|
|
Достигнут рейтинг UL94 V-0
|
Обеспечивается соответствие требованиям пожарной безопасности
|
|
Широкий диапазон толщин (0,064-6,35 мм)
|
Обеспечивается гибкость проектирования
|
|
Поддерживается крупномасштабное производство
|
Экономичный антенный материал
|
4. Области применения
TLX-8 используется во многих требовательных ВЧ и микроволновых приложениях:
- радиолокационные системы
- мобильная связь
- оборудование для тестирования микроволновых устройств
- устройства для передачи микроволновых сигналов
- ответвители, делители, сумматоры, усилители, антенны

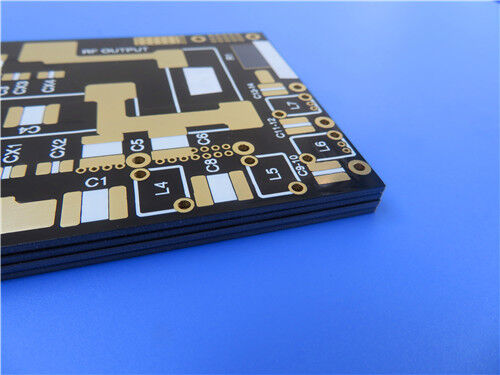

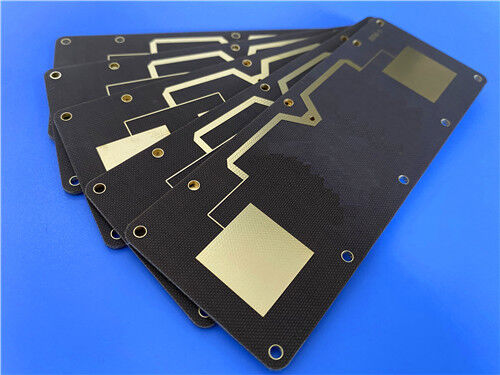

5. Пользовательская 2-слойная ВЧ печатная плата – Полная спецификация
Может быть предоставлено комплексное 2-слойное решение для ВЧ печатных плат на основе TLX-8. Спецификации приведены ниже.
Спецификации платы
| Спецификация |
Деталь |
| Тип платы |
2-слойная ВЧ печатная плата |
| Базовый материал |
TLX-8 (сердечник 0,762 мм / 30 мил) |
| Толщина готовой платы |
0,85 мм |
| Вес готовой меди |
1 унция (35 мкм) на слой |
| Размеры платы |
76,4 × 98,6 мм (1 шт.) |
| Допуск размеров |
±0,15 мм |
| Минимальная ширина проводника / зазор |
5 / 7 мил |
| Минимальный размер отверстия |
0,3 мм |
| Толщина металлизации отверстий |
20 мкм |
| Финишное покрытие |
Чистое золотое покрытие |
| Верхняя паяльная маска |
Нет |
| Нижняя паяльная маска |
Нет |
| Верхняя шелкография |
Белая |
| Нижняя шелкография |
Нет |
| Классификация IPC |
Класс 2 |
| Формат трассировки |
Gerber RS-274-X |
| Тестирование |
100% электрическое тестирование (перед отправкой) |
| Доступность |
По всему миру |
6. Почему используется чистое золотое покрытие
Для этой ВЧ печатной платы выбрано чистое золотое покрытие. Преимущества перечислены ниже.
| Преимущество |
Преимущество |
| Обеспечивается превосходная паяемость |
Доступна поверхность без окисления для крепления компонентов |
| Поддерживается проволочная сварка |
Могут использоваться ВЧ компоненты, требующие золотой проволочной сварки |
| Обеспечивается коррозионная стойкость |
Медные проводники защищены в суровых условиях |
| Достигается низкое контактное сопротивление |
Это подходит для краевых разъемов и тестовых точек |
| Сохраняется длительный срок хранения |
Паяемость сохраняется в течение длительного времени |
7. Почему не используется паяльная маска
| Преимущество |
Преимущество |
| Вес снижается |
Достигаются тонкие, легкие платы |
| Стоимость снижается |
Применение паяльной маски исключается |
| Оптимизируется ВЧ производительность |
Паяльная маска может влиять на импеданс и вносить потери на высоких частотах |
| Обеспечивается заземление открытой меди |
Могут быть выполнены прямые соединения заземления |
| Визуальный осмотр упрощается |
Проводники и контактные площадки хорошо видны |
В1: Какова диэлектрическая проницаемость TLX-8?
Рабочая Dk составляет 2,55 ±0,04 при 10 ГГц. Вариация Dk составляет примерно ±2% в диапазоне от -55°C до 125°C. Эта стабильная Dk обеспечивает стабильный контроль импеданса.
В2: Каковы характеристики PIM TLX-8?
PIM измеряется менее чем -160 дБк. Это измерение выполняется с использованием изготовленного образца печатной платы. Тест использует 20 Вт на канал при 800 и 1800 МГц. Эти превосходные характеристики PIM делают TLX-8 идеальным для антенн базовых станций.
В3: Подходит ли TLX-8 для космических применений?
Да. TLX-8 имеет долгую историю применения в космосе. Он внесен в список НАСА как материал с низким газовыделением. Значения газовыделения: TML 0,03%, CVCM 0,00% и WVR 0,01%. Он используется в космических ракетах-носителях, спутниках и других космических приложениях.
В4: Какие толщины доступны для TLX-8?
TLX-8 доступен в толщинах от 0,064 мм (0,0025 дюйма) до 6,35 мм (0,250 дюйма). Он может быть изготовлен с шагом 0,005 дюйма (0,125 мм). Стандартные размеры панелей включают 18 × 24 дюйма (457 мм × 610 мм) и другие размеры до 36 × 48 дюймов.
В5: Где можно получить официальный технический паспорт TLX-8?
Официальный технический паспорт доступен у AGC (ранее Taconic). Контактный адрес электронной почты: agc-ml.info-maltimaterial@agc.com. Наша команда также может предоставить документацию.
Готовы начать?

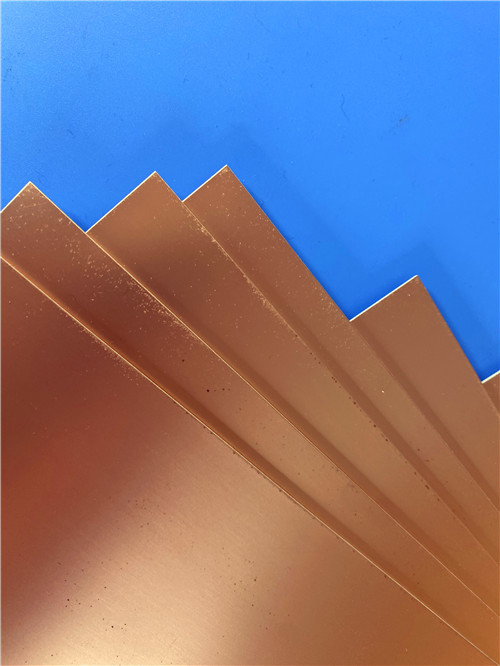

Может быть предоставлен необработанный ламинат TLX-8. Могут быть изготовлены полностью готовые 2-слойные ВЧ печатные платы с чистым золотым покрытием и возможностью изготовления тонких линий.
Свяжитесь с нами сегодня для:
Отбор и тестирование образцов материала
Помощь в проектировании ВЧ-схем
Расчет импеданса и поддержка проектирования
Квотирование печатных плат и обзор DFM
Техническая поддержка для вашего конкретного применения
