4-слойный гибридный ПКБ RO3003 с управляемой глубиной маршрутизации

В данном тематическом исследовании рассматривается4-слойная гибридная печатная платакоторый сочетает в себеРоджерс RO3003высокочастотный ламинат сТг170 ФР-4.Конструкция демонстрирует стратегический подход к изготовлению радиочастотных схем: использование материалов премиум-класса только там, где критически важны высокочастотные характеристики, а также использование экономичного FR-4 для структурных и низкочастотных функций.

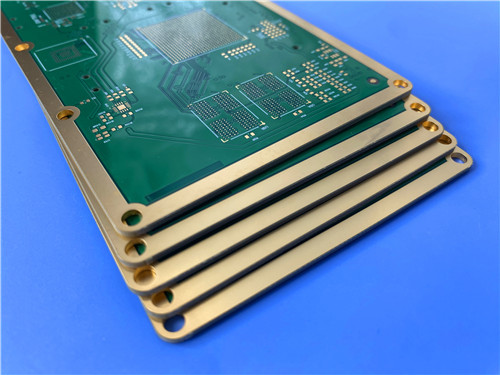

Это4-слойная гибридная печатная плата с использованием Rogers RO3003 толщиной 10 мил.для высокочастотного сигнального слоя и Тг170 ФР-4 для поддерживающих слоев. Размеры платы 127 x 97 мм, толщина ламината 0,694 мм. Он имеет фрезеровку с контролируемой глубиной от L2 до L4 (без покрытия), обработку поверхности ENIG и зеленую паяльную маску с белой шелкографией. Было выпущено пять моделей, по одной штуке каждая.

Ключевые выводы

1. Гибридная конструкция: RO3003 + Tg170 FR-4 сочетает в себе высокочастотную производительность и экономическую эффективность.
2. Стратегия материала: RO3003 обрабатывает радиочастотные сигналы; FR-4 обеспечивает структурную поддержку и низкочастотную маршрутизацию.
3. Специальный процесс: фрезерование с контролем глубины (L2–L4) создает точные полости или элементы без полного проникновения.
4. Технические характеристики: 10 мил RO3003, 1 унция меди на слой, отделка ENIG, толщина ламината 0,694 мм.
5. Производство: 5 дизайнов по 1 штуке, размерами 127х97 мм.

Почему гибрид RO3003 + FR-4?

Гибридный подход решает фундаментальный компромисс между затратами и производительностью при проектировании радиочастотных печатных плат.

RO3003: Специалист по высоким частотам

RO3003 — это ламинат из ПТФЭ с керамическим наполнителем, предназначенный для радиочастотных и микроволновых применений до 40 ГГц. К его ключевым свойствам относятся:

1. Диэлектрическая проницаемость (Dk): 3,00 ± 0,04 при 10 ГГц — исключительная стабильность в зависимости от температуры и частоты.
2. Коэффициент рассеивания (Df): 0,0010 при 10 ГГц — чрезвычайно низкие потери сигнала
3. КТР: 17 частей на миллион/°C (X), 16 частей на миллион/°C (Y), 25 частей на миллион/°C (Z) — соответствует меди для надежных металлизированных сквозных отверстий.
4. Термический коэффициент Dk: -3 ppm/°C — минимальный дрейф диэлектрической проницаемости при изменении температуры.

RO3003 устраняет ступенчатое изменение Dk, которое происходит при температуре около комнатной при использовании стандартных материалов из тефлонового стекла, что делает его идеальным для автомобильных радаров (77 ГГц), ADAS и инфраструктуры 5G mmWave.

Tg170 FR-4: экономичная рабочая лошадка

1. ФР-4 с температурой стеклования (Тс) 170°С обеспечивает:
2. Надежная механическая поддержка всей конструкции
3. Экономичная маршрутизация сигналов питания, земли и низкочастотных сигналов.
4. Превосходная стабильность размеров и надежность сквозных отверстий.
5. Совместимость со стандартной обработкой печатных плат.

Гибридное преимущество

Используя RO3003 только для уровня высокочастотных сигналов и FR-4 для поддерживающих слоев, разработчики достигают:

1. Производительность: радиочастотные сигналы проходят через RO3003 с низкими потерями.
2. Снижение затрат: использование дорогостоящего высокочастотного материала сведено к минимуму.
3. Механическая целостность: FR-4 обеспечивает структурную жесткость.

Этот подход распространен в автомобильных радиолокационных модулях, антеннах базовых станций 5G и терминалах спутниковой связи.

Маршрутизация с контролем глубины (L2–L4)

На этой плате предусмотрена трассировка с контролируемой глубиной от слоя 2 к слою 4, что является процессом без покрытия.

Что такое маршрутизация с контролем глубины?

В отличие от стандартного сверления сквозных отверстий, проходящего через всю доску, фрезерование с контролируемой глубиной удаляет материал на точно запрограммированную глубину внутри стопки. Эта техника используется для:

1. Создание полостей для встраивания компонентов
2. Освободите внутренние медные слои для заземления или теплового контакта.
3. Формирование переходов с контролируемым импедансом между различными диэлектрическими средами
4. Удалите нежелательные эффекты заглушек в высокоскоростных переходных отверстиях.

Ключевые соображения по проектированию

Успешная трассировка с контролем глубины требует пристального внимания к:

Планирование стека:Постоянная толщина препрега (допуск ±10 мкм) и размещение критических переходных слоев сигнала на сердцевинных слоях (которые имеют более жесткие допуски по толщине) повышают точность сверления.

Привязка оси Z:Наиболее надежные методы используют контроль глубины по поверхности, когда машина определяет фактическую поверхность печатной платы перед обработкой, или картографирование поверхности с адаптивной трассировкой для более жестких требований.

Допуск по глубине:Стандартный допуск по глубине обычно составляет ±50 мкм (±2 мил), а передовые производители достигают ±25 мкм (±1 мил).

Контрольное измерение:При задании элементов с контролируемой глубиной один размер должен быть указан как управляющий (обычно глубина готовой полости), а другой — как справочный, чтобы избежать противоречивых допусков.

Почему без покрытия?

Фрезерование с контролируемой глубиной без покрытия означает, что стены и пол полости не металлизированы. Это подходит, когда функция является чисто механической (зазор между компонентами) или когда открытая медь на дне полости должна оставаться доступной для заземления или теплового контакта.

Вопрос: Что такое гибридная печатная плата?
Ответ: Гибридная печатная плата сочетает в себе различные ламинированные материалы в одном пакете для оптимизации производительности и стоимости. Обычно для критически важных сигнальных слоев используются высокоэффективные радиочастотные материалы, тогда как стандартный FR-4 выполняет функции питания, заземления и низкочастотных частот.

Вопрос: Зачем использовать RO3003 вместо FR-4 для радиочастотного уровня?
О: FR-4 имеет высокие диэлектрические потери на СВЧ-частотах (Df ~0,012 на частоте 10 ГГц), что приводит к значительному затуханию сигнала. Df RO3003, равный 0,0010, минимизирует потери, что делает его необходимым для надежной работы на высоких частотах.

Вопрос: Что означает «маршрутизация с контролем глубины»?
О: Это процесс с ЧПУ, при котором режущий инструмент проникает на точно запрограммированную глубину внутри печатной платы, а не через всю плату. Используется для полостей, обратного сверления и обнажения внутренних слоев.

Вопрос: Каков типичный допуск по глубине для этого процесса?
A: Стандартный допуск составляет ±50 мкм (±2 мил). Опытные производители, использующие контроль глубины с привязкой к поверхности и адаптивную фрезеровку, могут достичь ±25 мкм (±1 мил).

Вопрос: Почему маршрутизация не покрыта металлом?
О: Маршрутизация без покрытия используется, когда функция не требует электрического подключения, например, наличие зазоров между компонентами или доступ к открытой медной поверхности для заземления. Покрытие увеличит ненужные технологические этапы и затраты.

Вопрос: Каковы типичные области применения гибридных печатных плат RO3003?
Ответ: Автомобильный радар (77 ГГц), датчики ADAS, инфраструктура 5G в миллиметровом диапазоне, терминалы спутниковой связи и высокочастотное испытательное оборудование.

Вопрос: Как плата справляется с несоответствием CTE между RO3003 и FR-4?
Ответ: Несоответствие КТР устраняется за счет симметричной конструкции стопы, совместимых связующих материалов (таких как препрег Rogers 2929) и оптимизированных профилей ламинирования. Тщательный контроль процесса предотвращает коробление и расслоение.

Заключительные мысли

Эта 4-слойная гибридная печатная плата RO3003 демонстрирует зрелый подход к проектированию радиочастот: используйте правильный материал для правильной функции. Сочетая исключительные высокочастотные характеристики RO3003 с экономичностью и механической прочностью FR-4, конструкция обеспечивает как производительность, так и экономическую эффективность. Включение трассировки с контролем глубины добавляет еще один уровень сложности, обеспечивая точные внутренние функции без ущерба для целостности платы.
