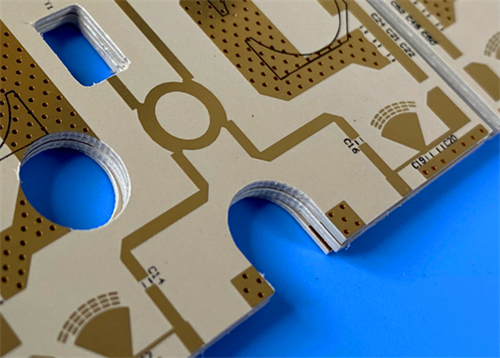

Подробный обзор высокопроизводительной печатной платы RF DiClad 527 без маски

В мире высокочастотной электроники мантра часто звучит так: "меньше - это больше". Когда целостность сигнала имеет первостепенное значение, каждый выбор материала, каждое решение по дизайну,и каждый производственный процесс должен быть тщательно изученЭто история о захватывающем индивидуальном проекте PCB, воплощающем этот принцип, используя передовые свойства специализированного подложки для создания надежного,высокопроизводительная двухслойная доска.

Краткое содержание: основа для высокочастотного совершенства

Этот проект был сосредоточен вокруг проектирования и изготовления двухслойной жесткой печатной платы.Это была доска, построенная с нуля, чтобы преуспевать в требовательных RF и микроволновых приложениях..

Расшифровка материала: "Почему" за "чем"

Спецификации этого печатного листа показывают четкую философию дизайна, ориентированную на производительность, точность и надежность высокочастотных сигналов.

Подложка: Роджерс ДиКлад 527

В отличие от стандартного FR-4, DiClad 527 представляет собой композит из PTFE (тефлон), усиленный тканевым стекловолокном.Это классическое семейство материалов для работы с высокой частотой, потому что PTFE имеет по своей природе низкую потерю сигнала.

Что делает*527*Особенностью этого варианта является его более высокое соотношение арматуры из стекловолокна, что дает ему превосходную размерную стабильность по сравнению с некоторыми другими материалами из ПТФЕ.Ее ключевые свойства на частоте 10 ГГц - это стабильная диэлектрическая постоянная (Dk) между 2.40 и 2.60 и исключительно низкий коэффициент рассеивания (Df) 0.0017Для инженера это означает предсказуемое сопротивление, минимальное ослабление сигнала и постоянную производительность в широком диапазоне частот.

Минималистская философия дизайна: без маски

Одной из самых ярких особенностей этого ПКБ является полное отсутствие сварной маски как на верхнем, так и на нижнем слоях.Это может показаться странным.Тем не менее, это преднамеренный выбор для высокочастотных конструкций:

1. Целостность сигнала:При высоких частотах этот материал может стать источником потери сигнала и колебаний импеданса.Сигнал перемещается в более контролируемом, консистентная среда, взаимодействующая в основном только с высокопроизводительной дикладной подложкой и меди.

2.

3. Приложения для высокого напряжения:Отсутствие диэлектрического слоя также может быть полезным в конструкциях с высоковольтными потенциалами или высокомощными радиочастотами, где повреждение или дуга сварной маски могут быть проблемой.

Статистика строительства и производительности

Детали изготовления ПХБ еще больше укрепляют его дизайн, ориентированный на производительность:

• Размеры доски:49.63мм х 91,54мм с плотной терпимостью +/- 0,15мм, что указывает на необходимость точной механической настройки.

• Накопление:Классическая двухслойная конструкция с 35 мкм (1 унция) меди с обеих сторон 0,508 мм (20 миллиметров) дикладного ядра.

• Следы/пространство:Не менее 4/6 миллиметров, демонстрируя необходимость тонкого маршрутизации для размещения 36 компонентов и 104 подложки в пределах компактной площади платы.

• Окончание поверхности:Immersion Gold (ENIG) обеспечивает плоскую, сжимаемую поверхность, которая отлично подходит для 41 верхней части SMT-клапанов, а также обеспечивает коррозионную стойкость.

• Испытание:100% электрический тест перед отправкой гарантирует, что тщательный дизайн и специализированные материалы превращаются в полностью функциональный продукт.

Подробнее о дизайне

Давайте рассмотрим компонент и структуру сети.36 компонентов,104 подложки в целом(63 из которых с проходными отверстиями), и19 путейЭто смешанная технология, использующая механическую прочность проходных компонентов и плотность SMT.2 сетиЭта простота предполагает, что плата - это очень специфическая, потенциально мощная или высокочастотная подсхема, как фильтр, баллон, соединитель,или простой антенной сетью питания, а не сложной, многофункциональная цифровая плата.

Принятие стандарта IPC-класса-2 означает, что плата предназначена для специальных сервисных электронных продуктов, уровень надежности идеально подходит для этого типа приложений.

Заключение: Мастер-класс по материальному дизайну

Эта индивидуальная пластинка является ярким примером того, как выбор материала управляет всем процессом проектирования.Дизайнер убедился, что плата имеет оптимальную основу для высокочастотных характеристик.Решение отказаться от сварной маски, кажущейся незначительной деталью, показывает глубокое понимание того, как паразитарные потери могут ослабить сигнал.включая специфический вес меди, толщины покрытия и узких допустимых отклонений, демонстрирует приверженность производству надежного, высокопроизводительного продукта.

Эта доска - это не просто коллекция компонентов на подложке;Это свидетельство силы целенаправленной инженерии. Устройство, где каждый материал и спецификация выбраны для выполнения определенной цели., высокопроизводительная миссия.
