Радиочастотная печатная плата без маски аэрокосмического класса с керамическим наполнением из ПТФЭ

В требовательном мире аэрокосмической и оборонной электроники материаловедение является не просто инструментом, а краеугольным камнем производительности. В этом тематическом исследовании рассматриваетсяиндивидуальный дизайн печатной платыэто расширяет границы высокочастотной техники за счет использования усовершенствованной подложки из ПТФЭ с керамическим наполнением. Минималистская философия дизайна, отсутствие паяльной маски и шелкографии, подчеркивает неустанное внимание к целостности и надежности сигнала.

Краткое описание: Компактная электростанция для критически важных приложений

Этот проект включал разработку и изготовление двухслойной жесткой печатной платы с очень конкретными показателями производительности. Плата компактна, ее размеры составляют 97,53 x 100,28 мм, но она создана для решения некоторых из наиболее требовательных приложений в аэрокосмической, радиолокационной и спутниковой связи.

Расшифровка спецификации: «Почему» за «Что»

Спецификации демонстрируют конструкцию, в которой каждый выбор является осознанным, при этом электрические характеристики отдаются превыше всего.

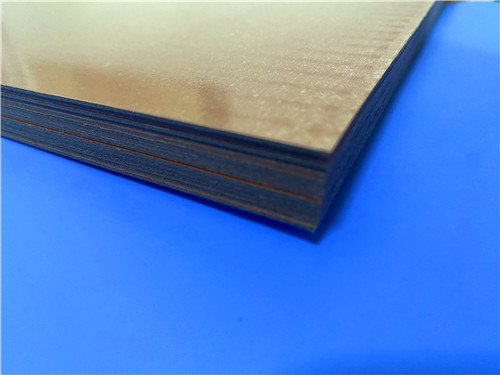

Подложка: TFA294 ПТФЭ с керамическим наполнением.

Сердцем этой печатной платы является диэлектрический материал TFA294, принадлежащий к серии TFA. Это не стандартный ламинат из ПТФЭ, армированный стекловолокном. Вместо этого это сложный композит, в котором смола ПТФЭ наполнена большим объемом однородной специализированной нанокерамики. Этот инновационный метод строительства предлагает несколько существенных преимуществ.

Наиболее важным преимуществом является устранение «эффекта стекловолокна». В традиционных ламинатах из ПТФЭ из тканого стекла переплетение стекла может создавать микроскопические изменения диэлектрической проницаемости (Dk). На очень высоких частотах эти изменения могут повлиять на стабильность фазы и целостность сигнала. Благодаря использованию однородной системы с керамическим наполнителем серия TFA обеспечивает исключительную однородность Dk и минимальную анизотропию X/Y/Z. Это критически важно для чувствительных приложений, таких как фазированные антенные решетки и сети формирования диаграммы направленности. Его Dk 2,94 на частоте 10 ГГц и коэффициент рассеяния 0,0010 делают его материалом с чрезвычайно низкими потерями, что имеет решающее значение для минимального затухания сигнала в радиочастотных и микроволновых цепях.

Минималистская философия дизайна: никакой паяльной маски, никакой шелкографии

Отсутствие паяльной маски и шелкографии на обеих сторонах платы является наиболее визуально бросающейся в глаза особенностью. Этот «голый» подход является осознанным инженерным решением для высокочастотных конструкций:

1. Максимальная целостность сигнала:Паяльная маска, обеспечивая защиту, представляет собой дополнительный диэлектрический слой со своими собственными характеристиками потерь и импеданса. На микроволновых частотах даже эти небольшие потери могут ухудшить производительность. Его удаление гарантирует, что сигнал будет взаимодействовать только с высокопроизводительной подложкой TFA294 и медными дорожками, создавая более предсказуемый путь передачи с низкими потерями.
2. Возможности высокого напряжения/мощности:Отсутствие диэлектрического слоя также может быть полезным в конструкциях с высоким потенциалом напряжения или мощными ВЧ-частотами, где пробой паяльной маски может стать проблемой.
3. Упрощенное производство для повышения производительности:За счет исключения этих нефункциональных слоев процесс изготовления упрощается, уменьшая потенциальные точки отказа и полностью сосредотачиваясь на критической геометрии проводника.

Статистика строительства и производительности

Детали изготовления печатной платы усиливают ее точность и ориентированность на производительность:

• Размеры платы:Размеры 97,53 x 100,28 мм с жестким допуском +/- 0,15 мм, что указывает на необходимость точной механической посадки и выравнивания в более крупной системе.
• Стек:Двухслойная конструкция с медью толщиной 35 мкм (1 унция) с обеих сторон сердечника TFA294 толщиной 1,016 мм (40 мил).
• Трассировка/Пространство:Мелкий шаг минимум 4/6 мил позволяет обеспечить плотную разводку с контролируемым импедансом в пределах площади платы.
• Поверхностная обработка:Immersion Gold (ENIG) обеспечивает превосходную, плоскую, пригодную для пайки поверхность для 14 верхних площадок SMT, гарантируя надежные паяные соединения чувствительных компонентов.
• Тестирование:100% электрические испытания перед отправкой являются обязательным шагом, гарантирующим, что тщательная разработка и использование специализированных материалов превращаются в полностью функциональный продукт.

Дизайнерские решения: более пристальный взгляд

Изучение структуры компонентов и сети позволяет обнаружить целенаправленную высокопроизводительную подсистему. Доска содержит21 компонент, скромное число, включающее18 подушечек со сквозными отверстиямии14 колодок для поверхностного монтажа. Наличие13 переходовобеспечивает компактное решение маршрутизации. Тот факт, что у совета есть только2 сетиэто его самая показательная особенность. Эта абсолютная простота — не ограничение, а прямой ключ к ее применению.

Схема только с двумя сетями является узкоспециализированной. Вероятно, это мощная или высокочастотная подсхема, например:

• ВЧ-переходник или фильтр:Эти устройства часто имеют очень мало соединений (вход, выход и земля).
• Подраздел «Усилитель мощности (PA)»:Усилитель на основе транзисторов может иметь несколько цепей смещения постоянного тока, но по сути представляет собой «двуцепной» радиочастотный тракт.
• Антенная фидерная сеть:Балун или простой трансформатор импеданса будет иметь аналогичную структуру.

Его соответствие стандарту IPC-Class-2 имеет большое значение. В то время как Класс 3 предназначен для высоконадежного оборудования жизнеобеспечения, Класс 2 представляет собой «специализированный служебный электронный продукт» с высоким уровнем надежности, который часто является оптимальным вариантом для узлов аэрокосмической и оборонной промышленности, где производительность и экономическая эффективность имеют решающее значение.

Заключение: мастер-класс по проектированию для конкретных приложений

Эта изготовленная на заказ печатная плата является прекрасным примером того, как выбор материала в сочетании с философией минималистского дизайна обеспечивает непревзойденную производительность для конкретного приложения. Выбрав материал TFA294 аэрокосмического класса, дизайнер обеспечил оптимальную основу для высокочастотных характеристик, свободную от аномалий традиционных материалов из тканого стекла. Решение отказаться от паяльной маски и шелкографии является свидетельством глубокого понимания разработчиком того, как минимизировать паразитные потери и сохранить точность сигнала на микроволновых частотах.

Эта плата не является универсальным продуктом; это специально разработанное решение, разработанное для того, чтобы добиться успеха в суровых и требовательных условиях аэрокосмических и радиолокационных систем. Это небольшой, скромный компонент, который играет решающую роль в более крупных и сложных системах, которые он обслуживает, — истинное отражение мощи целенаправленной инженерии.
