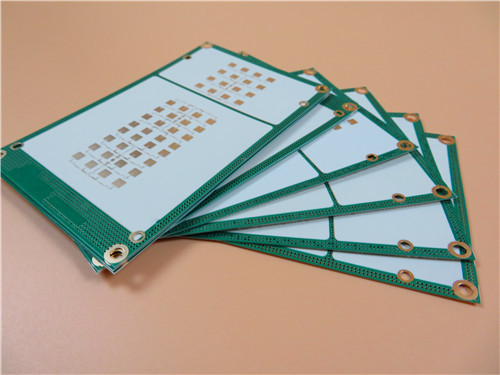

Специальное исследование случая ПКБ: TFA300 для применения в радиочастотных и микроволновых системах

Здравствуйте, я Салли, и сегодня я рада представить вам наш самый новый изготовленный ПКБ!

Мы гордимся тем, что занимаемся сложными, высокопроизводительными конструкциями, которые расширяют границы того, что возможно в производстве печатных плат.Я рад представить вам особенно впечатляющий проект, который недавно прошел через нашу производственную линию.специальный двухслойный жесткий ПКБпостроенный на аэрокосмическом уровнеTFA300материала.

Почему ТФА300?

Сердце этой конструкции - субстрат TFA300, часть передовой серии TFA из портфеля материалов.В отличие от традиционных ламинатов из ПТФЕ, которые используют армировку из стекловолокна, TFA использует уникальный процесс, при котором специализированная нанокерамика однородно смешивается с смолой PTFE.

Этот инновационный подход устраняет "эффект стекловолокна" - микроскопические изменения в диэлектрической постоянной, которые могут нарушать целостность сигнала при высоких частотах.Результатом является исключительная стабильность частоты с минимальными потерями диэлектрики, что делает его идеальным для аэрокосмических, радиолокационных и спутниковых коммуникаций.

В частности, TFA300 предлагает:

Диэлектрическая постоянная (Dk): 3,0 ± 0,04 при 10 ГГц

Фактор рассеивания: 0,001 при 10 ГГц (исключительно низкие потери!)

Низкий TCDk: -8 ppm/°C от -55°C до 150°C

CTE: 18 ppm/°C по оси X/Y, тесно совпадает с медью

Сам совет директоров: ключевые характеристики

Статистика дизайна: простая, но специализированная

Эта доска может быть компактной, но она специально построена:

• 18 Компоненты
• В общей сложности 36 подушек (19 проходных отверстий, 17 верхних SMT)
• 6 проходов
• Только 2 сетки

Топология 2-сети говорит нам, что это высокоспециализированная радиочастотная подсхема, вероятно, стадия фильтра, соединителя или усилителя мощности.Сочетание проходных и SMT компонентов обеспечивает механическую прочность, когда это необходимо, используя преимущества плотности технологии поверхностного монтажа.

Почему нет шелкового экрана?

Вы можете заметить, что мы упустили шелковый экран с обеих сторон. Для многих RF конструкций шелковый экран не добавляет никакой функциональной ценности и может фактически мешать высокочастотным работам или процессам сборки.Сохраняя доску чистой, мы обеспечиваем оптимальную целостность сигнала и поддерживаем профессиональный, оптимизированный вид.

Зеленая маска (только сверху)

Зеленая сварная маска на верхнем слое, оставляя нижний обнаженный.Этот выборочный подход обеспечивает защиту верхних компонентов и следов при сохранении нижнего слоя, оптимизированного для производительности RFЭто сбалансированное решение, которое обеспечивает защиту и производительность.

Качество, которому можно доверять

Эта панель построена по стандартам IPC-класса-2, обеспечивающим надежность для специальных электронных продуктов.Мы провели 100% электрические испытания перед отправкой, чтобы гарантировать, что каждое соединение соответствует нашим строгим спецификациям..

Где бы вы использовали эту доску?

Благодаря своему материалу TFA300 авиационного класса и сверхтонкой конструкции 0,2 мм, этот ПКБ идеально подходит для:

Аэрокосмическое оборудование и кабинные системы

Антенны фазового массива и сети формирования лучей

Системы спутниковой связи и навигации

Усилители мощности и микроволновые схемы

Раннее предупреждение и бортовые радары

Заключительные мысли

Этот проект демонстрирует нашу приверженность точному производству и нашу способность работать с передовыми, высокопроизводительными материалами.От подложки TFA300, наполненной керамикой, до применения маски для селективного сварки, каждая деталь была тщательно рассмотрена, чтобы предоставить доску, которая отвечает требовательным требованиям аэрокосмических и оборонных приложений.

Если у вас есть вопросы по поводу этого дизайна или хотите обсудить свой собственный проект высокочастотных печатных плат? Я хотел бы услышать от вас!

До следующего раза.

Салли.
