Привет, я Салли, и сегодня я рада поделиться недавним проектом заказной печатной платы, который решает уникальные задачи высокомощного радиочастотного проектирования.

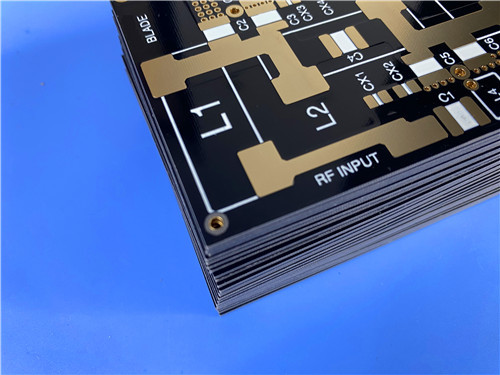

Плата на первый взгляд
Это двухсторонняя жесткая печатная плата, изготовленная на основе F4BTD350S, материала на основе политетрафторэтилена (ПТФЭ) с высокой теплопроводностью. Плата имеет размеры 79 мм x 110 мм и толщину 0,6 мм. Структура состоит из медных слоев толщиной 35 мкм с обеих сторон сердечника F4BTD350S толщиной 0,508 мм.
В конструкции используются дорожки и зазоры 7/9 мил с минимальным размером отверстия 0,6 мм. Поверхностная отделка — иммерсионное золото, черная паяльная маска нанесена только на верхний слой. Белая шелкография присутствует на верхней стороне, и каждая плата проходит 100% электрическое тестирование в соответствии со стандартами IPC-Class-2.
Почему F4BTD350S?
Что делает этот материал особенным? F4BTD350S — это композит на основе ПТФЭ, армированный стекловолокном и наполненный высокотеплопроводной керамикой. Он был разработан специально для применений, где отвод тепла и низкие потери сигнала имеют одинаково критическое значение.
Материал обеспечивает диэлектрическую проницаемость 3,5 ± 0,07 при 10 ГГц и впечатляюще низкий коэффициент диэлектрических потерь 0,0016. Но настоящей выдающейся особенностью является его теплопроводность 1,25 Вт/(м·К) — значительно выше, чем у стандартных материалов на основе ПТФЭ. Это означает, что тепло, выделяемое высокомощными ВЧ-компонентами, эффективно отводится, продлевая срок службы устройства и обеспечивая надежную работу в сложных условиях.
Дополнительные преимущества включают низкий коэффициент теплового расширения, соответствующий медидля надежных металлизированных отверстий, высокую электрическую прочность и огнестойкость по стандарту UL 94-V0.
Статистика проектирования
Плата содержит 18 компонентов с 22 контактными площадками — 10 сквозных и 12 поверхностного монтажа на верхней стороне. Имеется 6 переходных отверстий, а в конструкции всего 2 цепи. Такая простая топология указывает на специализированную ВЧ-подсхему, вероятно, фильтр, ответвитель или каскад усилителя мощности, где целостность сигнала и управление тепловым режимом имеют первостепенное значение.
Ключевые решения по проектированию
Черная паяльная маска на верхнем слое обеспечивает профессиональный внешний вид, защищая компоненты и дорожки. Белая шелкография обеспечивает четкую идентификацию компонентов. Голый нижний слой оптимизирован для ВЧ-производительности и отвода тепла.
Толщина платы 0,6 мм обеспечивает баланс между механической прочностью и легкой конструкцией, часто требуемой в ВЧ-системах.
Типичные применения
Благодаря высокой теплопроводности и низким потерям эта плата идеально подходит для высокомощных радиочастотных применений, усилителей мощности, антенн, промышленного нагревательного оборудования, ответвителей, фильтров и делителей мощности.
Заключительные мысли
Этот проект демонстрирует нашу способность поставлять заказные печатные платы с использованием передовых материалов для управления тепловым режимом, таких как F4BTD350S. Когда ваш проект требует как исключительной ВЧ-производительности, так и эффективного отвода тепла, у нас есть опыт, чтобы воплотить это в жизнь.
У вас есть похожий проект? Я буду рада обсудить, как мы можем помочь воплотить ваш дизайн в жизнь.
