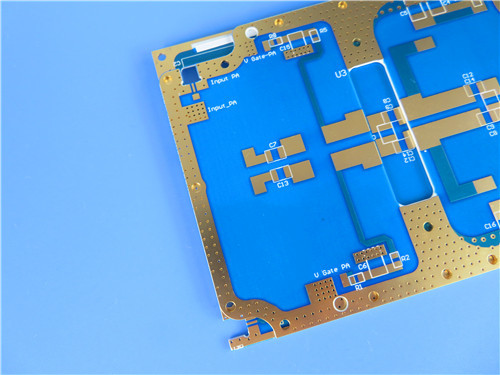

Привет, я Салли. Сегодня я представляю печатную плату, разработанную по индивидуальному заказу, которая решает критическую проблему в проектировании СВЧ-устройств: минимизацию потерь сигнала при сохранении точного контроля диэлектрической проницаемости.
Эта печатная плата изготовлена из Rogers CuClad 250, композитного материала на основе стеклоткани с политетрафторэтиленом (ПТФЭ), имеющего низкую диэлектрическую проницаемость в диапазоне 2,40–2,55. Его сбалансированные механические и электрические свойства делают его идеальным для чувствительных ВЧ-схем, таких как малошумящие усилители (МШУ), фильтры и радиолокационные системы, где целостность сигнала имеет первостепенное значение.
Ключевые выводы
- Материал: композит Rogers CuClad 250 на основе стеклоткани с ПТФЭ
- Ключевое преимущество: низкая диэлектрическая проницаемость обеспечивает более широкие проводники для снижения вносимых потерь
- Размер платы: 48,6 мм x 76,9 мм, толщина 0,4 мм (ультратонкая)
- Конструкция: двусторонняя с синей паяльной маской только сверху, белой шелкографией только сверху
- Особая особенность: перекрестная конструкция из стекловолокна для сбалансированных свойств
- Качество: IPC-Class-2 со 100% электрическим тестированием
Задача: чувствительность требует точности
Нашему клиенту требовалась компактная ВЧ-плата для чувствительных СВЧ-применений — например, для МШУ, фильтров и фронт-эндов радиолокационных систем. Проект требовал исключительно низких потерь сигнала и точного контроля диэлектрической проницаемости. Стандартные материалы не могли обеспечить необходимую для этих критических схем стабильность.
Rogers CuClad 250
Мы выбрали Rogers CuClad 250, композитный материал на основе стеклоткани и ПТФЭ. Вот почему он идеально подошел:
Низкая диэлектрическая проницаемость (Dk = 2,40–2,55 при 10 ГГц)
Низкая диэлектрическая проницаемость позволяет использовать более широкие проводники, что напрямую снижает вносимые потери. Для чувствительных ВЧ-схем важна каждая доля дБ.
Перекрестная конструкция
В отличие от стандартных ламинатов из стеклоткани, CuClad 250 использует чередующиеся слои, ориентированные под углом 90 градусов друг к другу. Эта перекрестная конструкция обеспечивает сбалансированные электрические и механические свойства как в направлениях X, так и Y — превосходящие аналогичные ламинаты с армированием без ткачества.
Отличные характеристики потерь (Df = 0,0017 при 10 ГГц)
Низкий тангенс угла диэлектрических потерь обеспечивает минимальное затухание сигнала, что критически важно для высокочастотных приложений.
Низкое газовыделение космического класса
При общей потере массы всего 0,01%, собранном конденсируемом летучем материале 0,0% и нулевом поглощении водяного пара этот материал соответствует строгим требованиям аэрокосмической промышленности к газовыделению.
Высокая прочность на отрыв (14 фунтов на дюйм)
Высокое соотношение ПТФЭ к стеклу обеспечивает отличное сцепление меди при сохранении электрических преимуществ ПТФЭ.
Спецификации платы
| Характеристика |
Спецификация |
| Размеры |
48,6 мм x 76,9 мм (±0,15 мм) |
| Количество слоев |
Двусторонняя |
| Стек |
35 мкм Cu / 0,254 мм CuClad 250 / 35 мкм Cu |
| Финальная толщина |
0,4 мм (ультратонкая) |
| Ширина проводника/зазор |
4/6 мил |
| Минимальный размер отверстия |
0,3 мм |
| Поверхностная отделка |
Иммерсионное золото |
| Паяльная маска |
Синяя (только сверху) |
| Шелкография |
Белая (только сверху) |
| Тестирование |
100% электрическое |
| Стандарт |
IPC-Class-2 |
Статистика проектирования
| Метрика |
Значение |
| Компоненты |
12 |
| Всего площадок |
34 |
| Площадки под выводы |
18 |
| Верхние SMD-площадки |
16 |
| Переходные отверстия |
9 |
| Цепи |
2 |
Конструкция с 2 цепями подтверждает, что это специализированная ВЧ-подсистема. Комбинация выводных и SMD-компонентов обеспечивает механическую прочность там, где это необходимо, при этом позволяя компактно прокладывать трассы. Ультратонкая конструкция толщиной 0,4 мм особенно ценна для приложений с ограниченным пространством.
Синяя паяльная маска (только сверху)
Верхний слой имеет синюю паяльную маску для защиты компонентов, в то время как нижний остается открытым для оптимальной ВЧ-производительности. Синий цвет также облегчает визуальный осмотр и придает отличительный эстетический вид.
Белая шелкография (только сверху)
Четкая идентификация компонентов на верхней стороне упрощает сборку и устранение неполадок.
Отделка иммерсионным золотом
Обеспечивает плоскую, паяемую поверхность с отличной коррозионной стойкостью — идеально подходит для SMD-компонентов с мелким шагом.
Без скрытых переходных отверстий
Все межсоединения выполнены через сквозные переходные отверстия, что упрощает производство и снижает стоимость при сохранении надежности.
Сравнение: как CuClad 250 выглядит на фоне других
| Свойство |
CuClad 250 |
Стандартный FR-4 |
ПТФЭ (тканый) |
| Dk при 10 ГГц |
2,40–2,55 |
4,0–4,5 |
2,2–3,5 |
| Df при 10 ГГц |
0,0017 |
0,02–0,03 |
0,001–0,003 |
| Влагопоглощение |
0,03% |
0,1–0,2% |
0,02–0,05% |
| Прочность на отрыв |
14 фунтов на дюйм |
8–10 фунтов на дюйм |
10–12 фунтов на дюйм |
| Газовыделение (TML) |
0,01% |
>0,5% |
0,01–0,05% |
| Однородность Dk |
Отличная (перекрестная) |
Хорошая |
Переменная |
Почему это важно: CuClad 250 предлагает самую низкую диэлектрическую проницаемость в этом сравнении, что позволяет использовать более широкие проводники и снижать вносимые потери. Его перекрестная конструкция обеспечивает превосходную однородность диэлектрической проницаемости и сбалансированные механические свойства по сравнению со стандартным тканым ПТФЭ. Отличные характеристики газовыделения делают его готовым к использованию в космосе.
Идеальные области применения
Благодаря низким потерям, сбалансированным свойствам и отличным характеристикам газовыделения эта конструкция специально разработана для:
- Радиолокационные системы
- Средства радиоэлектронной борьбы
- Средства радиоэлектронной разведки
- СВЧ-компоненты, включая МШУ, фильтры и ответвители
- Схемы, чувствительные к диэлектрической проницаемости, требующие точного контроля допусков
В: Что такое перекрестная конструкция и почему это важно?
О: Перекрестная конструкция означает, что чередующиеся слои стекловолокна ориентированы под углом 90 градусов друг к другу. Это обеспечивает сбалансированные электрические и механические свойства как в направлениях X, так и Y, что приводит к лучшей однородности диэлектрической проницаемости и стабильности размеров.
В: Почему низкая диэлектрическая проницаемость полезна для ВЧ-схем?
О: Более низкая диэлектрическая проницаемость позволяет использовать более широкие проводники при заданном импедансе, что снижает потери в проводниках (вносимые потери). Это особенно важно для чувствительных приемных трактов, таких как МШУ.
В: Что делает этот материал подходящим для космических применений?
О: CuClad 250 демонстрирует чрезвычайно низкое газовыделение (TML 0,01%, CVCM 0,0%, WVR 0%), что соответствует строгим требованиям аэрокосмической промышленности к материалам, используемым в вакуумных средах.
В: Зачем использовать синюю паяльную маску?
О: Синий — это стандартный вариант цвета, который обеспечивает хороший контраст для визуального осмотра. В этой конструкции он также помогает отличить эту плату от других в многоплатной системе.
В: Почему нижний слой остается открытым?
О: Удаление паяльной маски с нижнего слоя устраняет любой вклад потерь диэлектрика от материала маски, оптимизируя ВЧ-производительность на этой стороне.
В: Легко ли обрабатывать этот материал?
О: Да. CuClad 250 может обрабатываться с использованием стандартных методов изготовления ПТФЭ и обеспечивает отличную прочность на отрыв для надежного сцепления меди.
Заключение
Низкая диэлектрическая проницаемость CuClad 250, перекрестная конструкция и отличные характеристики газовыделения делают его выдающимся выбором для чувствительных СВЧ-приложений. Независимо от того, проектируете ли вы фронт-энды радиолокационных систем, МШУ или космические ВЧ-системы, этот материал обеспечивает необходимую вам стабильность и производительность.
Есть идеи для чувствительного ВЧ-проекта? Я хотел бы услышать о них.
