В мире радиочастотной и микроволновой техники подложка — это не просто физический держатель меди — это основа обеспечения целостности сигнала. Когда вам нужен строгий диэлектрический контроль, минимальные потери сигнала и обработка поверхности, которая не нарушит ваш импеданс, вы перестанете смотреть на стандартный FR-4.

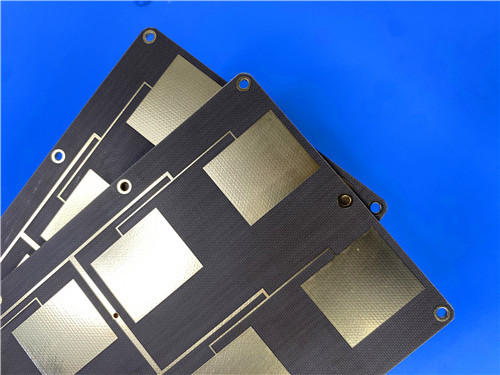

ВведитеПечатная плата TLX-9(10 мил, EPIG без никеля). Это двухслойная жесткая плита, предназначенная для применений, где поглощение влаги и стабильность диэлектрической проницаемости (DK) не подлежат обсуждению.

Давайте разберем характеристики, структуру и почему это важно для вашего следующего МШУ, антенны или усилителя высокой мощности.

Основание: Taconic TLX-9

Звездой этой сборки являетсяТЛХ-9ламинат. Это композит ПТФЭ/тканое стекло. В отличие от стандартных радиочастотных материалов, которые подвержены изменениям в зависимости от температуры или влажности, TLX-9 — «рабочая лошадка».

• Диэлектрическая проницаемость (ДК):2,5 @ 10 ГГц (жесткий контроль частоты/температуры)
• Коэффициент рассеивания (Df):0,0019 @ 10 ГГц
• Поглощение влаги:<0,02% (практически ноль во время изготовления)

Почему это имеет значение? Df 0,0019 означает невероятно низкие вносимые потери. Поглощение влаги <0,02% означает, что ваш фазовый сдвиг не изменится на следующей неделе из-за изменения погоды. Этот материал также имеетУЛ 94 В-0класс воспламеняемости, поэтому безопасность не приносится в жертву производительности.

Конструкция: минималистичная, но мощная

Это простая, высокопроизводительная двухслойная жесткая конструкция. Проверьте стек:

• Верхний слой:35 мкм Медь (1 унция)
• Основной:Taconic TLX-9 — 0,254 мм (10 мил)
• Нижний слой:35 мкм Медь (1 унция)

Детали платы:

• Размеры:91,6 x 45,3 мм (±0,15 мм)
• Толщина:Готовая толщина 0,3 мм (очень тонкая — идеально подходит для плотных корпусов или гибких систем).
• Трассировка/Пространство:5/6 мил (достаточно плотно для плотной прокладки радиочастот).
• Минимальный размер отверстия:0,3 мм (стандартное механическое сверло).
• Через покрытие:20 мкм (достаточно для надежности).

Примечательно отсутствие:Естьнетпаяльная маска сверху или снизу, инетшелкография. Это намеренно. В высокочастотных конструкциях паяльная маска приводит к непредсказуемым потерям и изменению фазы. Голая поверхность из меди и ПТФЭ часто оказывается лучше.

Финиш: почему EPIG (без никеля)?

Эта плата используетEPIG (электрическое иммерсионное золото с палладием), в частностиБез никелявариант.

В стандарте ENIG используется барьерный слой из никеля. Никель ферромагнитен и имеет потери на высоких частотах. Удалив никель и используя EPIG, вы получаете:

• Золото(для паяемости и коррозионной стойкости)
• Палладий(как диффузионный барьер)
• Никаких магнитных потерьв ваших радиочастотных путях.

Это золотой стандарт (каламбур) для радиочастотных плат, где важны каждые 0,1 дБ потерь.

Статистика печатных плат: просто, но функционально

Просмотр списка соединений и количества контактных площадок подтверждает, что это целевая радиочастотная схема, а не сложная цифровая материнская плата.

• Компоненты:29
• Всего колодок:45
• Подушечки со сквозными отверстиями:24 (вероятно, для разъемов или сквозных радиочастотных компонентов)
• Лучшие колодки SMT:21
• Нижние колодки SMT:0 (Все компоненты сверху)
• Виас:19
• Сети:2 (По сути, один радиочастотный путь плюс земля. Очень чисто).

Термические и механические характеристики

Радиочастотные компоненты нагреваются. TLX-9 справляется с этим хорошо:

• Теплопроводность:0,19 Вт/м/К (приемлемо для ПТФЭ).
• КТР (xy):9–12 ppm/°C (хорошо сочетается с медью — хорошая надежность при термоциклировании).
• КТР (ось Z):130–145 частей на миллион/°C (стандарт для ПТФЭ; убедитесь, что ваши сквозные отверстия прочны).
• Сила пилинга:12 фунтов/линейный дюйм (1 унция меди). Подушки не поднимешь легко.

Для кого это? (Типичные приложения)

Основываясь на свойствах TLX-9, эта плата предназначена для:

1. LNA, LNB, LNC(Малошумящие блоки/конвертеры) – там, где критически важны низкий коэффициент шума и стабильное усиление.

2. Антенны большого формата PCS/PCN(Служба личной связи/сеть) – 2.5 DK обеспечивает предсказуемую настройку антенны.

3. Усилители высокой мощности– Высокий диэлектрический пробой (>60 кВ) и низкие потери обеспечивают эффективность работы.

4. Пассивные компоненты(Соединители, фильтры, делители) – жестко контролируемый DK гарантирует, что ваша центральная частота не будет колебаться.

Качество и доступность

• Стандарт качества:IPC-Class-2 (Стандарт для коммерческого радиочастотного оборудования; допускает незначительные косметические дефекты, но обеспечивает электрическую функциональность).
• Тестирование:100% электрические испытания перед отправкой.
• Работа:Gerber RS-274-X (отраслевой стандарт).
• Доступность:По всему миру.

Вердикт

Если вы проектируете чувствительный входной каскад приемника или мощную передающую цепь в диапазоне ГГц,TLX-9 10 мил ЭПИГПлата устраняет три основные проблемы: дрейф влаги, потери, вызванные никелем, и устойчивость к DK.

Это минималистичная плата (2 слоя, без маски и шелка), созданная для достижения максимальных радиочастотных характеристик. Просто имейте в виду: общая толщина 0,3 мм и отсутствие паяльной маски требуют тщательного процесса сборки. Но для приверженца целостности сигнала? Это мечта.

Снимок спецификации:

• Материал:Taconic TLX-9 (ПТФЭ/тканое стекло)
• Заканчивать:EPIG (без никеля)
• ДК/Дф:2,5/0,0019 @ 10 ГГц
• Толщина:0,3 мм
• Вес меди:1 унция внешних слоев

Готовы пройти мимо FR-4? Это ваша доска.
