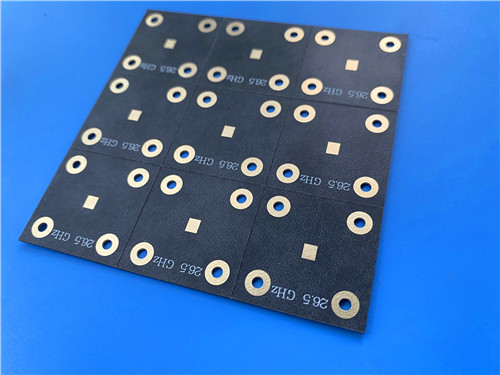

TLX-6 печатная плата, изготовленная из материала Taconic TLX-6 толщиной 3,5 мил для высокообъемных антенных и радиолокационных применений

Сегодня я демонстрирую настраиваемый ПКБ, построенный наТаконический TLX-6∆ материал для антенны большого объема, предназначенный для надежности в экстремальных условиях.

Эта индивидуальная печатная пластина была изготовлена с использованием Taconic TLX-6, ламината из стекловолокна PTFE с низкой и стабильной диэлектрической постоянной.и исключительная производительность PIM (ниже -160 дБс) делают его идеальным для радиолокационных системС 102 компонентами и 127 проводами, это самая сложная плата, которую мы показывали.

Ключевые выводы

• Материал: Таконический ламинат из стекловолокна PTFE TLX-6
• Ключевые преимущества: Отличные значения PIM (< -160 дБc), устойчивость к излучению, стабильность измерений
• Размер доски: 105 мм х 98 мм. Толщина: 0,2 мм (ультратонкая).
• Конструкция: двойная, без сварной маски с обеих сторон, белый шелкоплот сверху
• Конструкция: 102 компонента, 127 каналов, 2 сетки
• Качество: IPC-класс-2 с 100% электрическим испытанием
• Проблема: надежность в экстремальных условиях

Наш клиент требовал высокопроизводительную радиочастотную плату для применения, требующего исключительной надежности в суровых условиях.воздействие высокой температурыКроме того, отличная производительность пассивной интермодуляции (PIM) была критической.

TLX-6был выбран ламинат из стекловолокна ПТФЕ из серии высокопроизводительных антенн Taconic.почему он был выбран:

Отличная производительность PIM
Были достигнуты значения PIM, измеренные ниже -160 дБc – критическое требование для чувствительных систем связи, где искажение интермодуляции должно быть сведено к минимуму.

Устойчивость к радиации и низкое выброс газов
Эти свойства необходимы для космических приложений. Материал был признан НАСА за его низкие характеристики выброса газов, что делает его подходящим для спутниковых и космических систем.

Отличные механические и тепловые свойства
Противодействие ползучести обеспечивалось для PWB, прикрепленных к корпусам, испытывающим высокие вибрации во время запуска в космос.

Низкий и стабильный Dk
Тщательно контролируемая диэлектрическая константа поддерживалась в широком диапазоне частот, обеспечивая постоянную электрическую производительность.

Размерная стабильность
Была достигнута отличная стабильность измерений, даже при экстремальных колебаниях температуры во время полета или окружающей среды.

Низкое поглощение влаги
Было обеспечено минимальное поглощение влаги, что предотвращает смещение производительности в влажной среде.

Спецификации платы

Статистика проектирования

Дизайн с двумя сетями127 путейуказывает на очень сложныйКруговая связь RFвысокое количество компонентов (102) указывает на сложную подсистему,Скорее всего, антенна или сложная микроволновая сеть.

Выбор дизайна: специально предназначен для экстремальных условий

Никакой сварной маски (от обеих сторон)
Маска сварки была устранена для предотвращения любых потенциальных диэлектрических потерь или выбросов газов, критически важных для космических и аэрокосмических приложений.

Белый шелкоплот (только сверху)
Белый шелковый экран использовался для четкой идентификации компонента.

Золотая отделка погружения
Золото погружения было выбрано для получения плоской, сварной поверхности с отличной коррозионной стойкостью.

0Ультратонкая конструкция.2 мм
Ультратонкая конструкция позволяет создавать легкие конструкции, что является критическим преимуществом для космических и аэрокосмических приложений, где каждый грамм имеет значение.

Сравнение: как TLX-6 складывается

Почему это важно:TLX-6 предлагает исключительные характеристики PIM и устойчивость к излучению, что делает его идеальным для критических систем связи и радаров в экстремальных условиях.

Идеальное применение

• Радарные системы, требующие надежной производительности
• Инфраструктура мобильной связи
• Оборудование для испытаний микроволн
• Устройства микроволновой передачи
• Сцепляющие, разделяющие, комбинирующие, усилители и антенны

Вопрос: Что делает TLX-6 подходящим для космических применений?

Ответ: Материал обладает устойчивостью к радиации и низким выбросом газов, и был признан NASA за его пригодность в космической среде.

Вопрос: Что такое ПИМ и почему это важно?
Ответ: Пассивная интермодуляция (PIM) - это искажение, вызванное нелинейностью в пассивных компонентах.

Вопрос: Почему здесь 127 путей с только двумя сетями?
Ответ: высокий показатель передачи сигналов представляет собой обширные устройства заземления и экранирования, создающие четко определенную плоскость заземления для радиочастотных сигналов.

Вопрос: Что означает "материал антенны большого объема"?
A: TLX-6 предназначен для производства антенн и компонентов RF в больших объемах, обеспечивая стабильность и надежность в масштабе.

Вопрос: Как TLX-6 справляется с экстремальными условиями?
Ответ: Материал устойчив к поползению под вибрацией, выдерживает высокие температуры, поддерживает производительность в радиационной среде и остается стабильным в широких диапазонах температуры.

Заключительные мысли

Taconic TLX-6 обеспечивает исключительную производительность PIM, устойчивость к излучению и механическую прочность в легкой, сверхтонкой упаковке.Когда ваше приложение требует надежности в самых экстремальных условиях, этот материал доставляет.

У вас есть план на радар или антенну?

- Сэлли.
