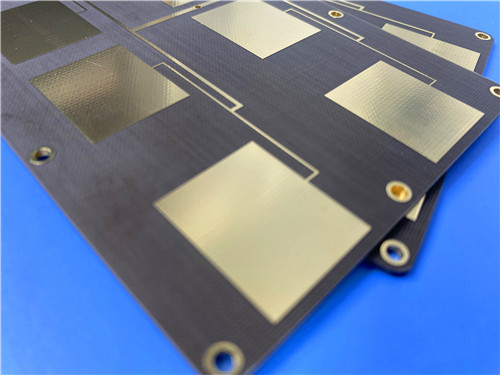

Сегодня я демонстрирую печатную плату, изготовленную на основе Taconic TLX-8—ламината из стеклоткани с ПТФЭ, разработанного для обеспечения надежности в широком спектре РЧ-применений.
Эта печатная плата была изготовлена с использованием Taconic TLX-8, антенного материала с высоким объемом производства, диэлектрической проницаемостью 2,55 и тангенсом угла диэлектрических потерь 0,0018 при 10 ГГц. Его превосходные характеристики PIM (ниже -160 дБк), стабильность размеров и низкое влагопоглощение делают его идеальным для радарных систем, мобильной связи и оборудования для тестирования в СВЧ-диапазоне.
Ключевые выводы
- Материал: Taconic TLX-8 — ламинат из стеклоткани с ПТФЭ
- Ключевое преимущество: превосходные значения PIM (< -160 дБк), строго контролируемая диэлектрическая проницаемость (2,55 ± 0,04), стабильность размеров
- Размер платы: 45 мм x 66,04 мм | Толщина: 1,3 мм
- Конструкция: двусторонняя, без паяльной маски с обеих сторон, без шелкографии
- Дизайн: 13 компонентов, 8 переходных отверстий, 2 цепи — сфокусированная РЧ-схема
- Качество: соответствие стандарту IPC-Class-2 и 100% электрическое тестирование
- Задача: надежная работа в требовательных РЧ-средах
Нашему заказчику требовалась РЧ-плата, способная обеспечить стабильную работу в различных условиях окружающей среды. Строгий контроль диэлектрической проницаемости, низкие потери сигнала и превосходные характеристики PIM были крайне важны. Дизайн также должен был выдерживать механические и термические нагрузки, типичные для радарных систем, систем связи и испытательного оборудования.
Был выбран TLX-8, ламинат из стеклоткани с ПТФЭ из серии антенных материалов Taconic с высоким объемом производства. Вот почему он был выбран:
Строго контролируемая диэлектрическая проницаемость (2,55 ± 0,04 при 10 ГГц)
Был достигнут точный контроль диэлектрической проницаемости, обеспечивающий предсказуемое сопротивление и стабильную электрическую производительность по всей плате.
Низкий тангенс угла диэлектрических потерь (0,0018 при 10 ГГц)
Были обеспечены минимальные потери сигнала, что делает этот материал подходящим для чувствительных СВЧ-схем.
Превосходные характеристики PIM
Были достигнуты значения PIM ниже -160 дБк — критически важное требование для систем связи, где необходимо минимизировать интермодуляционные искажения.
Стабильность размеров
Была продемонстрирована превосходная стабильность в ходе испытаний на отжиг и термическую нагрузку с минимальными перемещениями в продольном и поперечном направлениях.
Низкое влагопоглощение (0,02%)
Было обеспечено минимальное влагопоглощение, предотвращающее снижение производительности во влажной среде.
Высокая диэлектрическая прочность (> 45 кВ)
Была обеспечена превосходная изоляция для высоковольтных применений.
Рейтинг UL 94 V-0
Была подтверждена огнестойкость для критически важных с точки зрения безопасности применений.
Спецификации платы
| Характеристика |
Спецификация |
| Размеры |
45 мм x 66,04 мм (±0,15 мм) |
| Стек |
35 мкм Cu / 1,27 мм TLX-8 / 35 мкм Cu |
| Финальная толщина |
1,3 мм |
| Ширина проводника/зазор |
6/9 мил |
| Минимальный размер отверстия |
0,4 мм |
| Обработка поверхности |
ENIG |
| Паяльная маска |
Отсутствует (с обеих сторон) |
| Шелкография |
Отсутствует |
| Тестирование |
100% электрическое |
| Стандарт |
IPC-Class-2 |
Статистика дизайна
| Метрика |
Значение |
| Компоненты |
13 |
| Всего площадок |
26 (12 сквозных, 14 SMT) |
| Переходные отверстия |
8 |
| Цепи |
2 |
Дизайн с 2 цепями и умеренным количеством переходных отверстий указывает на сфокусированный РЧ-подмодуль — вероятно, фильтр, ответвитель или усилительный каскад. Сбалансированное сочетание сквозных и SMT-компонентов обеспечивает как механическую прочность, так и компактную трассировку.
Электрические характеристики
| Свойство |
Значение |
Метод испытания |
| Dk @ 10 ГГц |
2,55 ± 0,04 |
IPC-650 2.5.5.3 |
| Df @ 10 ГГц |
0,0018 |
IPC-650 2.5.5.5.1 |
| Поверхностное удельное сопротивление (повышенная температура) |
6,605 x 10^8 Мом |
IPC-650 2.5.17.1 |
| Поверхностное удельное сопротивление (влажные условия) |
3,550 x 10^6 Мом |
IPC-650 2.5.17.1 |
| Объемное удельное сопротивление (повышенная температура) |
1,110 x 10^10 Мом/см |
IPC-650 2.5.17.1 |
| Объемное удельное сопротивление (влажные условия) |
1,046 x 10^10 Мом/см |
IPC-650 2.5.17.1 |
Стабильность размеров
| Свойство |
Значение |
Метод испытания |
| MD после отжига |
0,06 мм/м |
IPC-650 2.4.39 Раздел 5.4 |
| CD после отжига |
0,08 мм/м |
IPC-650 2.4.39 Раздел 5.4 |
| MD термическая нагрузка |
0,09 мм/м |
IPC-650 2.4.39 Раздел 5.5 |
| CD термическая нагрузка |
0,10 мм/м |
IPC-650 2.4.39 Раздел 5.5 |
Коэффициент теплового расширения (25–260°C)
| Ось |
Значение |
Метод испытания |
| X |
21 ppm/°C |
IPC-650 2.4.41 |
| Y |
23 ppm/°C |
IPC-650 2.4.41 |
| Z |
215 ppm/°C |
IPC-650 2.4.41 |
Термическое разложение
| Свойство |
Значение |
Метод испытания |
| Td (потеря 2% веса) |
535°C |
IPC-650 2.4.24.6 |
| Td (потеря 5% веса) |
553°C |
IPC-650 2.4.24.6 |
Химические / физические свойства
| Свойство |
Значение |
Метод испытания |
| Влагопоглощение |
0,02% |
IPC-650 2.6.2.1 |
| Диэлектрическая прочность |
> 45 кВ |
IPC-650 2.5.6 |
| Рейтинг воспламеняемости |
V-0 |
UL-94 |
Почему это важно: TLX-8 предлагает строго контролируемые электрические характеристики, превосходную стабильность размеров и высокие температуры термического разложения — что делает его идеальным для требовательных РЧ и СВЧ-применений.
Идеальные применения
Радарные системы, требующие надежной работы
Инфраструктура мобильной связи
Оборудование для тестирования в СВЧ-диапазоне
Устройства передачи СВЧ-сигналов
Ответвители, делители, комбинаторы, усилители и антенны
В: Что делает TLX-8 подходящим для высоконадежных применений?
О: TLX-8 обеспечивает строго контролируемую диэлектрическую проницаемость, низкое влагопоглощение, превосходную стабильность размеров и высокое напряжение диэлектрического пробоя.
В: Что такое PIM и почему это важно?
О: Пассивная интермодуляция (PIM) — это искажение, генерируемое нелинейностями в пассивных компонентах. Низкий PIM (< -160 дБк) критически важен для систем связи для предотвращения помех.
В: Почему не применялась паяльная маска?
О: Паяльная маска вносит диэлектрические потери и вариации импеданса на высоких частотах. Ее удаление обеспечивает максимально чистый путь РЧ-сигнала.
В: Каково значение данных о стабильности размеров?
О: Продемонстрировано минимальное смещение во время испытаний на отжиг и термическую нагрузку, что гарантирует стабильность размеров схемы на протяжении всего производственного процесса и эксплуатации.
В: Как TLX-8 справляется с высокими температурами?
О: Материал выдерживает температуры термического разложения 535°C (потеря 2% веса) и 553°C (потеря 5% веса), что делает его пригодным для требовательных тепловых сред.
В: Подходит ли этот материал для космических применений?
О: Да. Низкое газовыделение и устойчивость к радиации делают TLX-8 отличным выбором для космических и аэрокосмических сред.
Заключительные мысли
Taconic TLX-8 обеспечивает строго контролируемые электрические характеристики, превосходную стабильность размеров и надежную работу в требовательных средах. Когда ваш РЧ-дизайн требует стабильной производительности и долгосрочной надежности, этот материал обеспечивает это.
