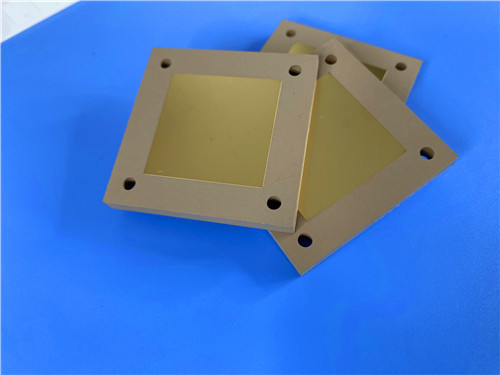

СВЧ-плата TMM6 для высоконадежных радиочастотных приложений

В мире радиочастотной и микроволновой техники выбор материала подложки часто является решающим фактором между работающей конструкцией и превосходной конструкцией. В этом тематическом исследовании рассматривается специальная печатная плата, в которой используется Rogers TMM6, термореактивный микроволновый материал, для создания надежной, высокопроизводительной двухслойной платы. Минималистский подход к дизайну — отсутствие паяльной маски, отсутствие шелкографии и специальная обработка поверхности EPIG — подчеркивает особое внимание к целостности сигнала и долгосрочной надежности.

Краткое описание: керамическое решение для требовательных радиочастотных схем

Этот проект был сосредоточен на разработке и изготовлении двухслойной жесткой печатной платы для критически важных радиочастотных и микроволновых приложений. Плата имеет размеры 85,6 x 99,75 мм и создана для обеспечения стабильных высокочастотных характеристик в различных приложениях, от спутниковой связи до усилителей мощности.

Расшифровка спецификации: «Почему» за «Что»

Спецификации отражают философию проектирования, основанную на материаловедении, где каждый выбор обусловлен необходимостью предсказуемых, стабильных электрических характеристик с низкими потерями.

Субстрат: Rogers TMM6 – термореактивная альтернатива ПТФЭ

Самым важным решением был выбор Rogers TMM6 в качестве основного материала. В отличие от традиционных микроволновых ламинатов на основе ПТФЭ, ТММ6 представляет собой термореактивный полимерный композит, наполненный керамикой. Это различие имеет решающее значение и дает несколько существенных преимуществ.

Во-первых, TMM6 обеспечивает высокую диэлектрическую проницаемость (Dk = 6,0 ± 0,08 на частоте 10 ГГц) и низкий коэффициент рассеяния (0,0023 на частоте 10 ГГц), необходимые для компактных СВЧ-конструкций. Более высокий Dk позволяет использовать схемы меньшей геометрии, что важно для миниатюризации в спутниковых и аэрокосмических приложениях.

Во-вторых, что, возможно, более важно, его термореактивная природа означает, что он не проявляет проблем «ползучести и текучести в холодном состоянии», характерных для материалов из ПТФЭ. Это делает его механически стабильным во времени и температуре, гарантируя, что металлизированные сквозные отверстия останутся надежными, а критические размеры останутся в пределах спецификации на протяжении всего срока службы продукта. Его коэффициент теплового расширения (КТР) также соответствует медному, что еще больше повышает надежность покрытия сквозных отверстий.

Философия проектирования чистой целостности сигнала

Наиболее визуально отличительной особенностью платы является полное отсутствие паяльной маски и шелкографии с обеих сторон. Это осознанный и передовой выбор конструкции для высокочастотных приложений:

1. Минимизация потерь:Паяльная маска имеет свои собственные диэлектрические свойства, которые могут привести к потерям сигнала и изменениям импеданса на микроволновых частотах. При его удалении сигнал взаимодействует только с подложкой TMM6 и медными дорожками, обеспечивая максимально чистый путь передачи.
2. Как избежать дрейфа производительности:Со временем паяльная маска может впитывать влагу, и ее диэлектрические свойства могут измениться. Для таких приложений, как спутниковая связь, где долгосрочная стабильность имеет первостепенное значение, исключение этой переменной является существенным преимуществом.
3. Допуск высокого напряжения:Отсутствие диэлектрического слоя также может быть преимуществом в конструкциях с высоким потенциалом напряжения или мощными ВЧ-частотами, где пробой паяльной маски может стать проблемой.

Отделка поверхности: EPIG – без никеля для специального применения.

Выбор EPIG (электрохимическое палладиевое иммерсионное золото) – еще одна важная деталь. EPIG — это покрытие, не содержащее никеля, в котором под золотом находится слой палладия. Это становится все более популярным выбором для некоторых высокочастотных применений и применений для соединения проводов, поскольку он устраняет слой никеля, который может быть слегка магнитным и вносить потери или влиять на работу чувствительных радиочастотных цепей. Он также обеспечивает очень плоскую поверхность, которая отлично подходит для пайки и соединения золотой проволоки.

Статистика строительства и производительности

Детали изготовления печатной платы подчеркивают ее ориентацию на высокую производительность:

• Размеры платы:85,6 x 99,75 мм с жестким допуском +/- 0,15 мм, что указывает на требования к точной посадке.
• Стек:Двухслойная конструкция с медью толщиной 35 мкм (1 унция) с обеих сторон сердечника TMM6 толщиной 1,27 мм (50 мил).
• Трассировка/Пространство:Минимум 4/6 мил, что позволяет проводить трассировку с контролируемым импедансом.
• Толщина покрытия:20 мкм через покрытие, обеспечивающее прочные и надежные соединения через отверстия.
• Тестирование:100% электрические испытания перед отправкой гарантируют работоспособность.

Дизайнерские решения: более пристальный взгляд

Статистика платы рисует картину узкоспециализированной, сфокусированной подсхемы. Он содержит23 компонента,Всего 41 подушечка(с 25 сквозными и 16 SMT колодками),6 переходови только2 сети.

Эта простая сетевая структура — конструкция всего с двумя сетями — является четким индикатором ее назначения. Это не сложная многофункциональная цифровая доска. Вместо этого это почти наверняка дискретный радиочастотный или микроволновый компонент, например:

• Фильтр или соединитель:По своей сути это двухпортовые (входные/выходные) устройства с заземляющим слоем.
• Этап усилителя мощности:Транзистор усилителя может иметь несколько соединений смещения, но ВЧ-тракт по сути представляет собой «двухцепную» конструкцию.
• Трансформатор импеданса или балун:Эти соответствующие сети имеют простую топологию соединения.

Его соответствие IPC-Class-2 подтверждает уровень надежности, подходящий для «электронных продуктов специального назначения», категории, которая идеально подходит для аэрокосмических, оборонных и высоконадежных коммерческих приложений, для которых разработан TMM6.

Заключение: специально разработанное решение для обеспечения надежности на высоких частотах

Эта изготовленная на заказ печатная плата является убедительным примером того, как выбор материала и минималистский дизайн объединяются для создания превосходного продукта. Выбрав Rogers TMM6, дизайнер использовал электрические характеристики материала с керамическим наполнителем, одновременно получив механические и технологические преимущества термореактивной смолы. Решение отказаться от паяльной маски и шелкографии в сочетании с использованием безникелевого покрытия поверхности EPIG демонстрирует глубокую приверженность сохранению точности сигнала и обеспечению долгосрочной надежности.

Это не обычная доска; это специально разработанное решение, вероятно, предназначенное для критически важного радиочастотного интерфейса спутников, радаров или систем связи. Это является свидетельством того факта, что в высокочастотной электронике меньше действительно может значить больше.
