TP2200 керамический наполненный термопласт PPO с диэлектрической проницаемостью 22 для экстремальной миниатюризации в ВЧ и СВЧ диапазонах

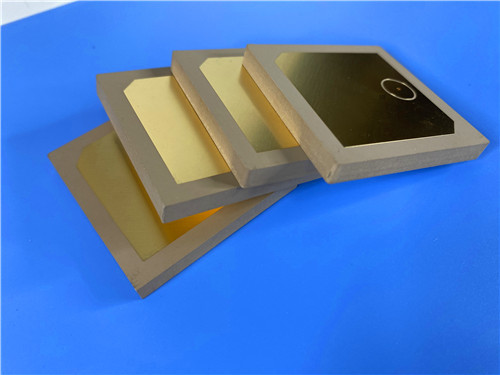

Сегодня я демонстрирую замечательную печатную плату, созданную на основеВанглинг TP2200— термопластик без стекловолокна с исключительно высокойдиэлектрическая проницаемость 22.

Эта специальная печатная плата была изготовлена ​​с использованием Wangling TP2200.термопласт PPO с керамическим наполнителемс диэлектрической проницаемостью 22 на частоте 5 ГГц. Этотсверхвысокий Дкобеспечивает максимальную миниатюризацию схемы, что делает ее идеальной для навигационных систем Beidou, ракетного оборудования, взрывателей и миниатюрных антенн. Примечательно, что вся схема была спроектирована с использованием всего одной цепи — одного пути прохождения сигнала.

Ключевые выводы

1. Материал: Wangling TP2200 — термопласт ППО с керамическим наполнением (Дк 22).
2. Ключевое преимущество: сверхвысокий Dk обеспечивает максимальную миниатюризацию, радиационную стойкость, низкое газовыделение.
3. Размер доски: 35,65 x 87 мм | Толщина ядра: 0,8 мм
4. Конструкция: двусторонняя, паяльная маска не наносилась ни с одной стороны, ни шелкография не использовалась.
5. Конструкция: 34 компонента, 16 переходных отверстий, всего 1 цепь — узкоспециализированная односхемная конструкция.
6. Качество: соответствует классу IPC-2, проведены 100% электрические испытания.

Нашему заказчику потребовалась радиочастотная плата для критически важного аэрокосмического приложения, где пространство было в дефиците. Проект должен был обеспечить значительную миниатюризацию схемы, сохраняя при этом надежную работу в экстремальных условиях, включая радиационное воздействие и большие перепады температур. Стандартные материалы с меньшим Dk не позволяют добиться требуемого уменьшения размеров.

Был выбран TP2200, уникальный материал из серии Wangling TP. Вот почему он был выбран:

Сверхвысокая диэлектрическая проницаемость (Dk = 22 ± 0,88 при 5 ГГц)
Это отличительная особенность материала. Dk, равный 22, позволяет значительно уменьшить геометрию схемы — линии передачи, антенны и пассивные компоненты могут быть уменьшены до доли размера, достижимого при использовании стандартных материалов.

Конструкция без стекловолокна
Диэлектрический слой состоял исключительно из керамики и смолы ППО, ткань из стекловолокна не использовалась. Это устранило «эффект стекловолокна» и обеспечило исключительную стабильность сигнала.

Низкие потери (Df = 0,002–0,0025 на частоте 5 ГГц)
Несмотря на чрезвычайно высокий Dk, TP2200 сохраняет низкий коэффициент рассеяния, обеспечивая минимальное затухание сигнала.

Радиационная стойкость и низкое выделение газов
Эти свойства имели решающее значение для космических и аэрокосмических применений. Материал сохраняет работоспособность в условиях высокой радиации с минимальным выделением газов.

Широкий диапазон рабочих температур
Была достигнута надежная работа при температуре от -100°C до +150°C, что делает этот материал пригодным для самых экстремальных условий аэрокосмической отрасли.

Сверхнизкое водопоглощение (≤0,01%)
Было обеспечено минимальное поглощение влаги, что предотвратило снижение производительности во влажной среде.

Хорошая теплопроводность (0,9 Вт/МК)
Для приложений, чувствительных к энергопотреблению, было обеспечено эффективное рассеивание тепла.

Сборка: важные детали

Свойства материала: цифры, стоящие за TP2200

Почему это важно:ТП2200предлагает один изсамые высокие значения DkДоступен в термопластическом материале, обеспечивающем максимальную миниатюризацию. Его радиационная стойкость и низкое выделение газов делают его идеальным для применения в аэрокосмической и оборонной промышленности.

Варианты дизайна: специально разработано для миниатюрных антенн

Без паяльной маски (обе стороны)
Припойная маска была исключена, чтобы предотвратить любые потенциальные диэлектрические потери или выделение газов, что критически важно для космических и аэрокосмических применений.

Нет шелкографии
Шелкография не использовалась, чтобы сохранить чистоту платы и оптимизировать радиочастотные характеристики.

Погружение с золотой отделкой
Иммерсионное золото было выбрано для получения плоской паяемой поверхности с превосходной коррозионной стойкостью и способностью к склеиванию проводов.

Фрезерование с мелким шагом 4/7 мил
Маршрутизация с мелким шагом была использована для обеспечения плотного размещения компонентов на компактной площади платы.

Сравнение: как выглядит TP2200

Идеальные приложения

1. Навигационным системам Beidou требуется компактная и надежная радиочастотная схема.
2. Ракетное оборудование, требующее ударостойкости и радиационной стойкости
3. Взрыватели, требующие крайней миниатюризации
4. Миниатюрные антенны для аэрокосмической и оборонной промышленности.

Вопрос: Что отличает TP2200 от других материалов с высоким Dk?

О: В TP2200 не используется армирование из стекловолокна — диэлектрик полностью состоит из керамики и смолы PPO. Это исключает вариации Dk и обеспечивает превосходную стабильность размеров: Dk = 22, что обеспечивает максимальную миниатюризацию.

Вопрос: Почему в этой конструкции только одна сеть?
О: Был спроектирован один проводящий путь, например, линия питания антенны или пассивная радиочастотная сеть. Это типично для узкоспециализированных радиочастотных компонентов, таких как миниатюрные антенны.

Вопрос: Что на практике означает «радиационно-стойкий»?
Ответ: Материал сохраняет свои электрические и механические свойства при воздействии радиации (например, в космосе или ядерной среде). Это имеет решающее значение для аэрокосмической и оборонной промышленности.

Вопрос: Почему не была нанесена паяльная маска или шелкография?
Ответ: И то, и другое было исключено, чтобы предотвратить любые потенциальные диэлектрические потери, газовыделение или влияние на радиочастотные характеристики, что критически важно для чувствительных микроволновых схем.

Вопрос: Какое значение имеют 16 переходных отверстий при одноцепной конструкции?
Ответ: Обширные структуры заземления, вероятно, были созданы из-за количества переходных отверстий, образуя четко определенную плоскость заземления или экранирование для единственного пути прохождения сигнала.

Вопрос: Подходит ли этот материал для космического применения?
А: Да. Радиационная стойкость и низкий уровень газовыделения делают TP2200 отличным выбором для использования в космосе и аэрокосмической отрасли.

Заключительные мысли

Сверхвысокая диэлектрическая проницаемость Wangling TP2200, конструкция без стекловолокна и радиационная стойкость делают его отличным выбором для приложений, требующих крайней миниатюризации. Когда пространство имеет абсолютную ценность, а надежность не подлежит обсуждению, этот материал подойдет.

Задумываетесь о миниатюрной антенне или аэрокосмическом проекте? Мне бы хотелось услышать об этом.
