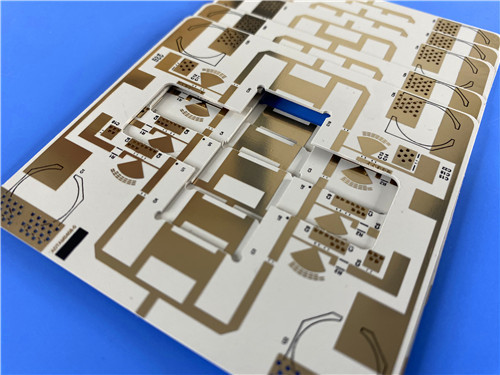

Сегодня я представляю вам поистине уникальный индивидуальный ПКБ, построенный наУанглинг TP440- без стекловолокна, с керамическим заполнением термопластика специально разработан для требовательных аэрокосмических и оборонных приложений.
Этот индивидуальный ПКБ был построен с использованием Wangling TP440, высокочастотного термопластика с диэлектрической постоянной 4.4Его конструкция без стекловолокна, устойчивость к радиации и низкий выброс газов делают его идеальным для антенн GPS, ракетных систем и предохранителей.Вся схема была спроектирована только с одной сетью, с одной сигнальной трассой., что указывает на высокоспециализированный компонент RF.
Ключевые выводы
- Материал: Wangling TP440 ППО термопластика с керамическим заполнением (Dk 4.4)
- Ключевые преимущества: отсутствие арматуры из стекловолокна, точный Dk, устойчивость к излучению, низкий выброс газов
- Размер доски: 45,63 мм х 97,01 мм Толщина: 1,6 мм
- Конструкция: двусторонняя, с обеих сторон не применялась маска сварки, на верхнем слое использовался только черный шелкоплот
- Проектирование: 24 компонента, 28 каналов, только 1 сеть
- Качество: IPC-класс-2 выполнен, и 100% электрические испытания были проведены
Проблема: надежность аэрокосмической техники и радиочастотная производительность
Наш клиент требовал высокочастотный ПКБ для критически важного аэрокосмического приложения, вероятно, GPS-антенны, зажигалки или ракетной системы.сопротивление радиации, низкий выброс газов, стабильная электрическая производительность от -100 °C до +150 °C и компактный форм-фактор.
Традиционные материалы из ПТФЕ с арматурами из стекловолокна не смогли обеспечить необходимую размерную стабильность или устойчивость к излучению.Керамические подложки предлагали производительность, но были трудными для обработки и обработки.
Наше решение: Ванглинг ТП440
Был выбран TP440, уникальный материал из серии Wangling TP.Вот почему он был выбран:
Строительство без стекловолокна
Диэлектрический слой был составлен исключительно из керамики и использовалась смола PPO без ткани из стеклянного волокна.обеспечение исключительной последовательности сигнала.
Точно контролируемый Dk (4.4)
Значения Dk от 3 до 25 могут быть настроены в серии TP путем регулирования соотношения керамики к смоле.
Устойчивый к радиации и низкий выброс газов
Эти свойства имеют решающее значение для космических и аэрокосмических применений.предотвращение заражения чувствительной оптики или электроники.
Широкий диапазон температур работы
Была достигнута надежная производительность от -100 °C до +150 °C, что делает этот материал подходящим для самых экстремальных аэрокосмических условий.
Высокая обработка
В отличие от керамических субстратов (которые требуют специализированной обработки), TP440 можно обрабатывать с использованием стандартных методов ПКБ - бурение, фрезирование, стрижка и офорта.Также было установлено, что сцепление меди более надежно, чем вакуумные керамические подложки..
Спецификации платы
| Особенность |
Спецификация |
| Размеры |
450,63 мм х 97,01 мм (±0,15 мм) |
| Накопление |
35μm Cu / 1,5mm TP440 / 35μm Cu |
| Завершенная толщина |
1.6 мм |
| Следы/пространство |
5/8 миллилитра |
| Минимальный размер отверстия |
00,3 мм |
| Поверхностная отделка |
Золото погружения |
| Маска для сварки |
Никакая (обе стороны) |
| Шелковый экран |
Черный (только верхний) |
| Испытания |
100% электрический |
| Стандартный |
IPC-класс-2 |
Статистика проектирования
| Метрический |
Стоимость |
| Компоненты |
24 |
| Общее количество подушек |
19 (11 проходных отверстий, 8 SMT) |
| Виа |
28 |
| Сети |
1 |
Дизайн одной сети является наиболее показательной статистикой. Был создан один проводящий путь, такой как линия передачи, питание антенны или простая пассивная сеть.Это подтверждает, что приложение является высокоспециализированным компонентом RF., вероятно, антенна или сеть питания.
Никакой сварной маски (от обеих сторон)
Маска сварки была устранена для предотвращения любых потенциальных диэлектрических потерь или выбросов газов, критически важных для аэрокосмических приложений, где каждая переменная должна контролироваться.
Черный шелкоплот (только сверху)
Черный шелкоплот был нанесен, чтобы обеспечить отличную контрастность для идентификации компонента при сохранении профессионального внешнего вида.
Золотая отделка погружения
Золото погружения было выбрано для получения плоской, сжимаемой поверхности с отличной коррозионной стойкостью и способностью связывать проволоку.
10,6 мм. Завершенная толщина
Более толстая доска была специфицирована для обеспечения механической прочности для аэрокосмических приложений, где жизненно необходимы вибрационная и устойчивая к ударам.
Сравнение: как TP440 складывается
| Недвижимость |
TP440 |
Стандартный ПТФЕ |
Керамическая подложка |
| Стекловолокно |
Нет, нет. |
Обычно |
Нет, нет. |
| Диапазон Dk |
3 ¢ 25 (настраиваемая) |
2.2 ¢10 |
Различается |
| Сопротивление радиации |
Отлично. |
Умеренный |
Отлично. |
| Выброс газов |
Низкий |
Низкий |
Очень низкий |
| Машинная способность |
Отлично. |
Хорошо. |
Бедные. |
| Максимальная рабочая температура |
150°С |
150°C до 260°C |
> 300°C |
Почему это важно: TP440 обеспечивает устойчивость к излучению и низкое выброс газов керамических субстратов с превосходной обрабатываемостью PTFE - редкой комбинации.Его конструкция без стекловолокна обеспечивает превосходную однородность Dk.
Идеальное применение
- Антенны GPS, требующие стабильной работы в космической среде
- Системы на ракетах, требующие устойчивости к ударам и излучению
- Физики, требующие компактных, высоконадежных радиочастотных схем
- Миниатюрные антенны для аэрокосмических и оборонных применений
- Спутниковые навигационные системы Beidou
Вопрос: Чем отличается TP440 от материалов из PTFE?
О: В TP440 не используется арматура из стекловолокна, диэлектрик полностью состоит из керамики и смолы PPO.обеспечивая высокую размерную стабильность и устойчивость к излучению.
Вопрос: Почему в этом дизайне только одна сетка?
О: Был разработан один проводящий путь, такой как линия питания антенны или пассивная радиочастотная сеть.
Вопрос: Что означает "устойчивый к радиации" на практике?
О: Материал сохраняет свои электрические и механические свойства при воздействии радиации (например, в космосе или ядерной среде).
Вопрос: Почему вместо керамической подложки был выбран TP440?
О: TP440 обладает аналогичными электрическими и радиационно-устойчивыми свойствами, но его гораздо проще изготовить с помощью стандартных методов изготовления печатных пластин.Керамические подложки требуют специализированной обработки, такой как лазерное бурение и вакуумное покрытие.
Вопрос: Какое значение имеют 28 vias с дизайном 1 сетки?
Ответ: Обширные заземляющие структуры, вероятно, были созданы высоким счетом, образуя четко определенную наземную плоскость или щит для единственного пути сигнала.
Вопрос: Подходит ли этот материал для космических применений?
О: Да. Низкий уровень выбросов газов и устойчивость к радиации делают TP440 отличным выбором для космической и аэрокосмической среды.
Заключительные мысли
Уникальное сочетание свойств Wangling TP440, конструкция без стекловолокна, точное управление Dk, устойчивость к излучению,и превосходная обработка делает его выдающимся выбором для требовательных аэрокосмических и оборонных приложенийКогда ваша миссия требует надежности в самых суровых условиях, этот материал выполняет свою работу.
