Фольга нержавеющей стали лазера СМТ сделанная восковкой 0.12мм с рамкой алюминия 520 кс 420мм

Подробная информация о продукте:

Место происхождения:	Китай
Фирменное наименование:	Bicheng Enterprise Limited
Сертификация:	UL
Номер модели:	BIC-951-V5.6

Оплата и доставка Условия:

Количество мин заказа:	1
Цена:	USD69~110
Упаковывая детали:	Коробка КК (трудная карта)
Время доставки:	2-3 рабочих дней
Условия оплаты:	T/T/Paypal
Поставка способности:	45000 частей в месяц

контакт

Подробное описание продукта

Основное вещество:	Шимма нержавеющей стали	Толщина фольги (опционная):	0.12мм
Установленная апертура:	отрезок лазера	Внешность:	Гравирующ и electro полирующ
Фидуциальная метка:	Через отверстие	Применение:	CSP, BGA, пакет 0.5mm QFP etc.

Профиль продукта

1,1 общее описание

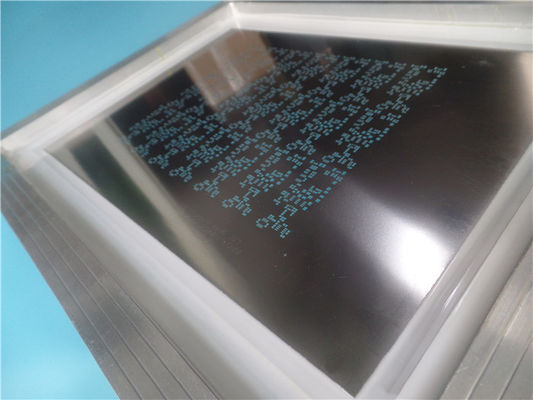

Это тип восковки отрезка SMT лазера построило на фольге нержавеющей стали 0.12mm с

520 mm x 420 размер mm x 20mm. Он изготовлял в использование IPC 7525A

поставленные данные по Gerber, зона скребка размещая в центре. Fiducal отметит

до конца отверстия, который нужно одеть для машины SMT. Она паковала с коробкой KK

(трудная карта) и обычно 2 восковки упакованы для пересылки.

1,2 особенности и преимущества

A. Архив данных использован сразу для произведения и для уменьшения частоты повторения ошибок;
B. Точность открытой вакансии шаблона SMT очень высока: все

отростчатая ошибка μ m ≤ ±4;
C. Отверстие шаблона SMT имеет геометрическую диаграмму, которая выгодна

к печатанию и формировать затира олова;
D. Быстр и своевременная доставка;
Обслуживание клиента E. Больш;
Метод F. Разнообразить грузя;
G. Отсутствие MOQ, низкой цены для прототипов и небольшого количества бегов;

1,3 применение

Пакет SMD как PLCC, QFP, 0402,0201, BGA, обломок сальто.

1,4 параметр и технические спецификации

Размер:	520 x 420 mm =1 PCS
Структура	Фольги восковки с алюминиевой рамкой
Основное вещество	Шимма нержавеющей стали
Толщина фольги	0.12mm
Установленная апертура	Отрезок лазера
Возникновение	Гравирующ и electro полирующ
Фидуциальная метка	Через отверстие
Область уверенного радиоприема:	Всемирно
Количество открытых пусковых площадок:	1254
Преимущества:	a) Размер высокой точности; форма b) хорошая на окне; c) Стена отверстия более ровна.
Применение:	CSP, BGA, пакет 0.5mm QFP etc.

1,5 дизайн отверстия открытия для восковки

Компонент Тип	Тангаж	Паяя ширина	Паяя длина	Раскрывая ширина	Раскрывая длина	Толщина шиммы
PLCC	1.27mm	0.65mm	2.00mm	0.60mm	1.95mm	0.15-0.25mm
QFP	0.635mm	0.35mm	1.50mm	0.32mm	1.45mm	0.15-0.18mm
QFP	0.50mm	0.254-0.33mm	1.25mm	0.22-0.25mm	1.20mm	0.12-0.15mm
QFP	0.40mm	0.25mm	1.25mm	0.20mm	1.20mm	0.10-0.12mm
QFP	0.30mm	0.20mm	1.00mm	0.15mm	0.95mm	0.07-0.12mm
0402		0.50mm	0.65mm	0.45mm	0.60mm	0.12-0.15mm
0201		0.25mm	0.40mm	0.23mm	0.35mm	0.07-0.12mm
BGA	1.27mm	0.80mm		0.75mm	0.75mm	0.15-0.20mm
BGA	1.00mm	0.38mm		0.35mm	0.35mm	0.10-0.12mm
BGA	0.50mm	0.30mm		0.28mm	0.28mm	0.07-0.12mm
Обломок сальто	0.25mm	0.12mm	0.12mm	0.12mm	0.12mm	0.08-0.10mm
Обломок сальто	0.20mm	0.10mm	0.10mm	0.10mm	0.10mm	0.05-0.10mm
