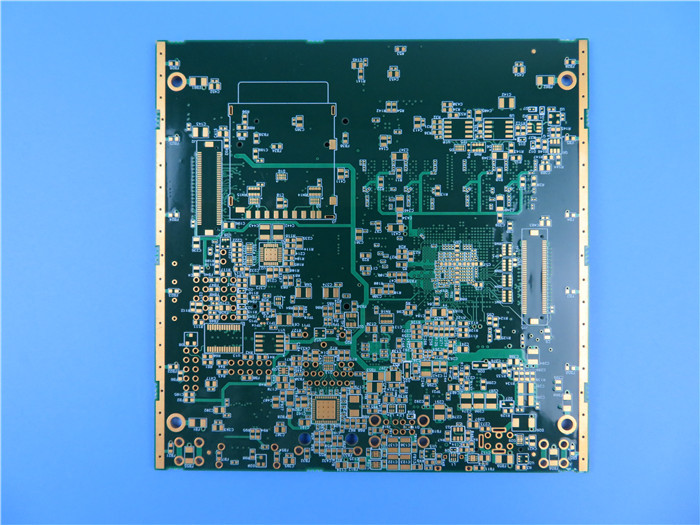

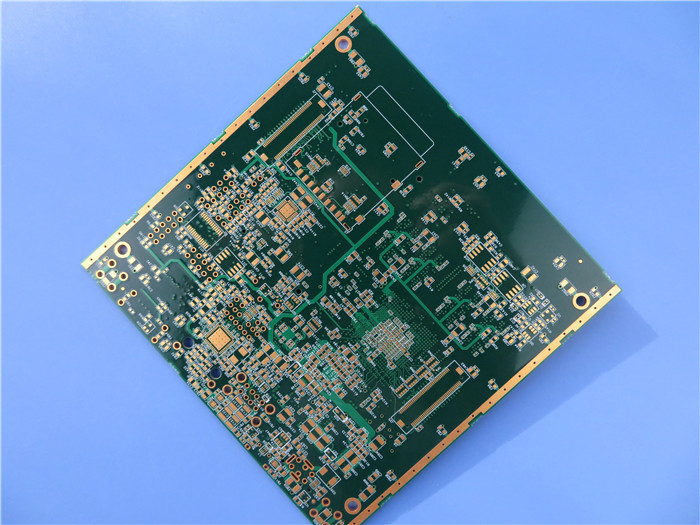

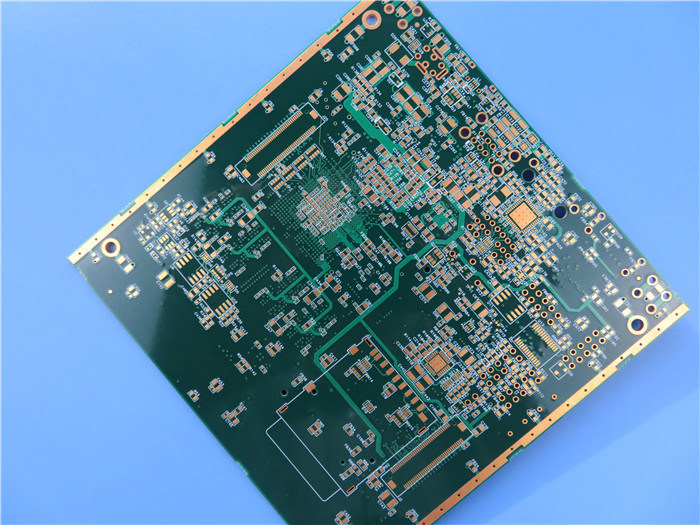

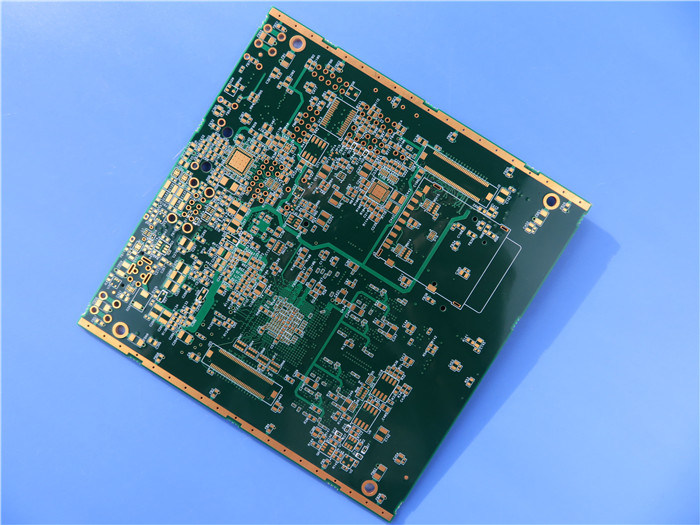

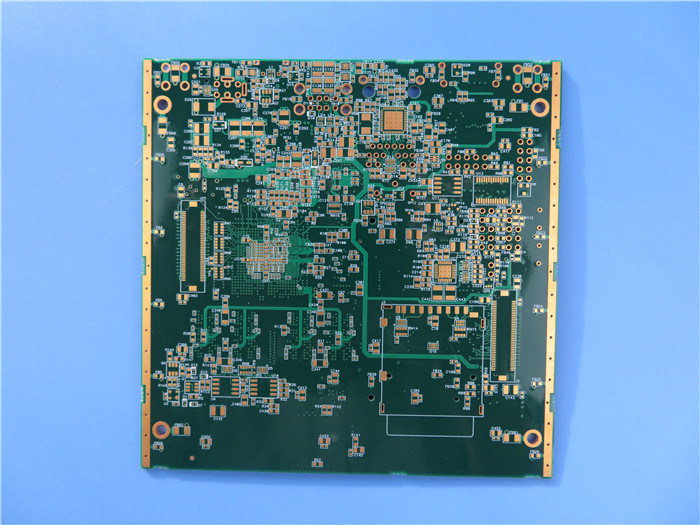

Печатная плата с импедансом 90 Ом с контролем импеданса | Односторонний импедансДифференциальный импеданс ПП Плата(Печатные платы являются продукцией, изготавливаемой на заказ, представленные изображения и параметры приведены только для справки)1.1 Общее описаниеЭто 10-слойная печатная плата, изготовленная на основе FR-4
с
Tg 180°C для применения в генераторе сигналов. Толщина платы составляет 1,6 мм, с белым шелкографией (Taiyo) на зеленой паяльной маске (Taiyo) и иммерсионным золотом на контактных площадках. Это также печатная плата с контролем импеданса, с односторонним импедансом на внутренних слоях и дифференциальным контролем импеданса
на верхнем и нижнем слоях. Базовый материал от ITEQ. Изготовлены в соответствии с IPC 6012 Class 2 по предоставленным Gerber-данным. Каждые 25 плат упаковываются для отправки.1.2 Особенности и Наши преимущества1) Материалы с высоким Tg демонстрируют превосходную термическую надежность и стойкость к КЗП, обеспечивая долговременную надежность для промышленного и автомобильного применения.2) Золотые контактные площадки обладают хорошей стойкостью к окислению и хорошим теплоотводом.3) Фабрики, сертифицированные UL, ISO14001, IATF169494) Коэффициент своевременной доставки выше 98%.
5) Коэффициент жалоб клиентов: <1%
6) Минимальный объем заказа отсутствует. Доступна 1 штука
1.3 Применение
s
Модемы, регистраторы данных, беспроводные N-маршрутизаторы, модемные маршрутизаторы беспроводные, 24-вольтовые трансформаторы, 3G USB, ПЛК-программы, встраиваемые системы, мастер-модули, компьютеры
1.4 Технические характеристики ПП
РАЗМЕР ПП
99,1 x 105,3 мм = 1 шт.ТИП ПЛАТЫ
Многослойная ПП
Количество слоев10 слоевКомпоненты для поверхностного монтажаДАКомпоненты для сквозного монтажа
| ДА |
СТРУКТУРА СЛОЕВ |
| медь ------- 17,5 мкм (0,5 унции) + покрытие ВЕРХНИЙ сигнал |
4mil препрег 2113 |
| медь ------- 35 мкм (1 унция) земляная плоскость |
5mil FR-4 |
| медь ------- 18 мкм (0,5 унции) СИГНАЛ1 |
5mil FR-4 |
| медь ------- 18 мкм (0,5 унции) СИГНАЛ2 |
5mil FR-4 |
| медь ------- 35 мкм (1 унция) плоскость питания |
13mil препрег 7628 + 1080 |
| Количество сверлильных отверстий: |
| 31 |
| Количество различных отверстий: |
| 5mil препрег 2116 |
| Минимальные / Максимальные отверстия: |
| 5mil FR-4 |
| Количество различных отверстий: |
| 4mil препрег 2113 |
| медь ------- 17,5 мкм (0,5 унции) + покрытие НИЖНИЙ сигнал |
| ТЕХНОЛОГИЯ |
| Количество различных отверстий: |
| 4mil/4mil |
| Минимальные / Максимальные отверстия: |
| 0,3/5,5 мм |
| Количество различных отверстий: |
| 31 |
| Количество сверлильных отверстий: |
| 3532 |
| Количество фрезерованных пазов: |
|
| 0 |
Количество внутренних вырезов: |
| 0 |
Контроль импеданса |
| Ширина одностороннего проводника: L3 / L4 / L7 / L8 --- 4 mils --- 56 Ом, L3 / L4 / L 7 --- 6 mils --- 49 Ом; Дифференциальный импеданс: L1 --- 4 mils / 4 mils --- 90 Ом; L10 --- 4 mils / 6 mils --- 100 Ом |
МАТЕРИАЛ ПЛАТЫ |
| Стеклоэпоксидная смола: |
FR-4, ITEQ IT-180 TG>170, er |
| <5,4 |
Внутренняя фольга: |
| 1 унция |
Внутренняя фольга: |
| 0,5 унции |
Окончательная высота ПП: |
| 1,6 мм ±0,16 |
|
| ПОКРЫТИЕ И ЗАЩИТА |
Поверхностная отделкаИммерсионное золото (12,8%) 2 мкм поверх 100 мкм никеля |
| Паяльная маска применяется к: |
Верхний и нижний слои, минимум 12 мкм. |
| Цвет паяльной маски: |
Зеленый, PSR-2000GT600D, поставщик Taiyo |
| Тип паяльной маски: |
LPSM |
| КОНТУР/РЕЗКА |
|
| Фрезерование |
МАРКИРОВКА |
| Сторона маркировки компонентов |
ВЕРХНЯЯ и НИЖНЯЯ. |
| Цвет маркировки компонентов |
Белый, IJR-4000 MW300, поставщик Taiyo. |
| Наименование или логотип производителя: |
Отмечено на плате в проводящем слое и в свободной зоне |
| ВИА |
Металлизированные сквозные отверстия (PTH), виа в контактной площадке, виа с заглушкой и невидимые. |
| КЛАСС ПОЖАРООПАСНОСТИ |
|
| UL 94-V0 Approval MIN. |
ДОПУСКИ РАЗМЕРОВ |
| Габаритные размеры: |
0,0059" (0,15 мм) |
| Покрытие платы: |
0,0030" (0,076 мм) |
| Допуск на сверление: |
0,002" (0,05 мм) |
| ТЕСТИРОВАНИЕ |
100% электрическое тестирование перед отправкой |
| ТИП ПОСТАВЛЯЕМОГО ИСХОДНОГО МАТЕРИАЛА |
|
| файл по электронной почте, Gerber RS-274-X, PCBDOC и т.д. |
ЗОНА ОБСЛУЖИВАНИЯ |
| По всему миру, глобально. |
1.5 Односторонний (линейный) импеданс, Дифференциальный импеданс |
| Определение характеристического импеданса |
При определенной частоте, относительно опорного слоя, сопротивление высокочастотных сигналов или электромагнитных волн в процессе передачи называется характеристическим импедансом, который является векторной суммой электрического сопротивления, индуктивного сопротивления, емкостного сопротивления. |
| Классификация характеристического импеданса |
Общий характеристический импеданс делится на: (1) Односторонний (линейный) импеданс; (2) Дифференциальный импеданс и (3) Копланарный импеданс и т.д. |
| Односторонний импеданс |
относится к измеренному импедансу одной сигнальной линии. |
| Дифференциальный импеданс |
относится к импедансу, измеренному между двумя линиями передачи с эквивалентной шириной и расстоянием при дифференциальном управлении. |
Копланарный импеданс
относится к импедансу, измеренному при передаче сигнальной линии между окружающими ее земляными/питающими слоями (расстояние между сигнальной линией и земляным/питающим слоем с обеих сторон одинаково).
Условие, необходимое для контроля импеданса
Когда сигнал передается по проводнику печатной платы, если длина проводника близка к 1/7 длины волны сигнала, то проводник в это время становится линией передачи сигнала, для других обычных линий передачи сигнала требуется контроль импеданса. Требуется ли контроль импеданса при производстве печатных плат, зависит от требований заказчика; если заказчик требует, чтобы определенная ширина линии контролировалась по импедансу, то при производстве требуется контролировать импеданс этой ширины линии. Три основных элемента согласования импеданса: выходной импеданс (исходные активные части), характеристический импеданс (сигнальная линия), входной импеданс (пассивные части) (печатная плата)
Больше примеров печатных плат с контролем импеданса
