Главная страница ПродукцияИмпеданс контролировал PCBРазнослоистая плата с печатным монтажом TU-883 (PCB) PCB 20 слоев малопотертый высокотемпературный с импедансом контролировала 90 ОМОВ 50

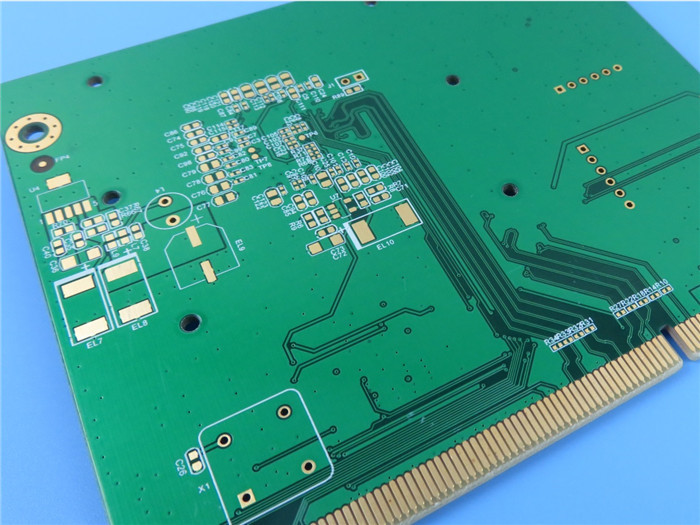

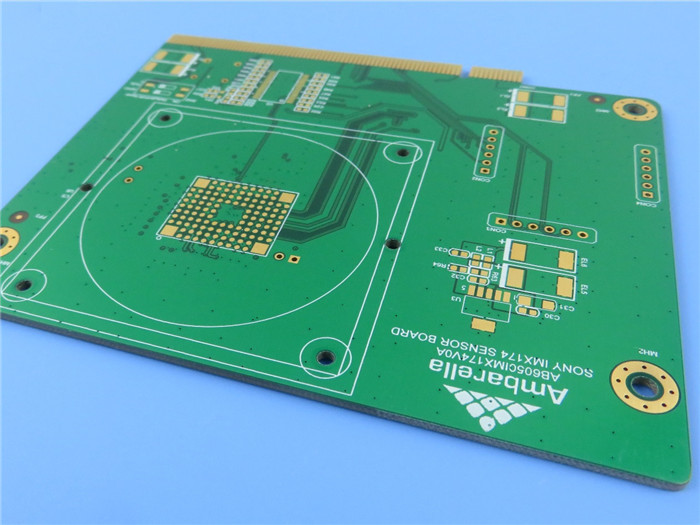

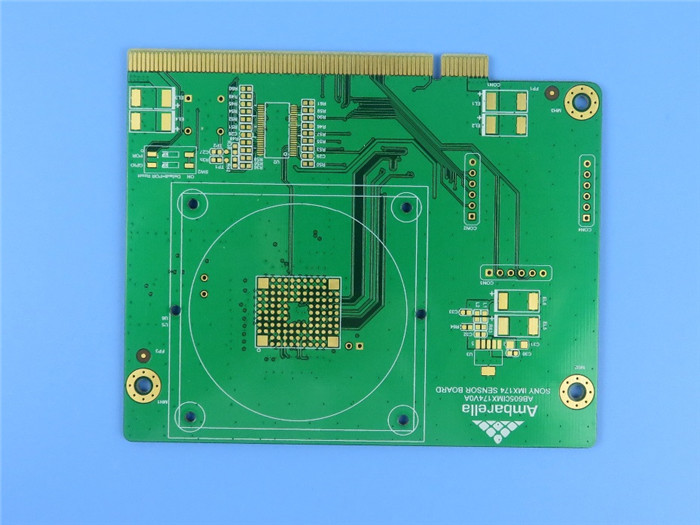

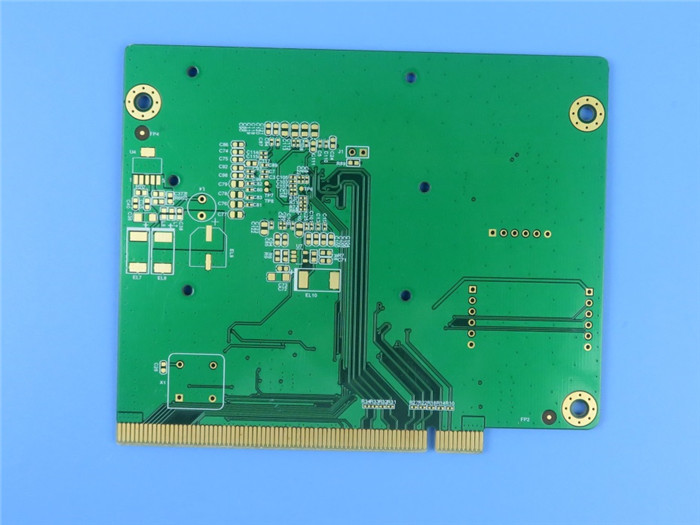

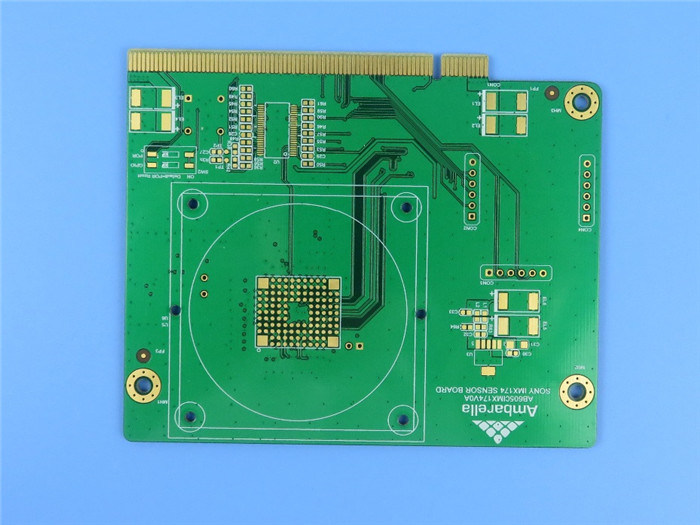

TU-883 Multilayer Printed Circuit Board (PCB) 20-layer Low Loss High Temperature PCB With Impedance Controlled 90 OHM 50
TU-883 Multilayer Printed Circuit Board (PCB) 20-layer Low Loss High Temperature PCB With Impedance Controlled 90 OHM 50 TU-883 Multilayer Printed Circuit Board (PCB) 20-layer Low Loss High Temperature PCB With Impedance Controlled 90 OHM 50 TU-883 Multilayer Printed Circuit Board (PCB) 20-layer Low Loss High Temperature PCB With Impedance Controlled 90 OHM 50 TU-883 Multilayer Printed Circuit Board (PCB) 20-layer Low Loss High Temperature PCB With Impedance Controlled 90 OHM 50
Контакт

Разнослоистая плата с печатным монтажом TU-883 (PCB) PCB 20 слоев малопотертый высокотемпературный с импедансом контролировала 90 ОМОВ 50

Количество мин заказа : 1 Цена : USD 9.99-99.99 per piece
Упаковывая детали : Вакуум Время доставки : 10 РАБОЧИХ ДНЕЙ
Условия оплаты : T/T, PayPal Поставка способности : 45000 частей в месяц
Место происхождения: Китай Фирменное наименование: Bicheng Technologies Limited
Сертификация: UL Номер модели: BIC-509-V3.5

Подробная информация
Количество слоев: 20 Стеклянная эпоксидная смола: Ту-883
Окончательная фольга внешняя: 1,0 унции Окончательная высота PCB: 3,0 mm ±10%
Поверхностная обработка: Погружение Золото Цвет паяльной маски: Зеленый
Цвет компонентного сказания: Белый тест: 100% электрический тест предшествующий отправке

Характер продукции

Многослойная печатная плата (ПП) TU-883, 20-слойная, с низкими потерями, высокотемпературная ПП с контролем импеданса 90 Ом 50 Ом
(Печатные платы являются продуктами, изготавливаемыми на заказ, представленные изображения и параметры приведены только для справки)



Краткое введение
Это тип многослойной печатной платы с низкими потерями и высокой производительностью, изготовленной на основе материала TU-883 от TUC, с 20 медными слоями (20-слойная ПП). Это также тип печатных плат HDI (N+1+N) с лазерным сверлением 0,1 мм. Это также тип печатной платы с контролем импеданса, 90 Ом и 50 Ом контролируются на каждом сигнальном слое с допуском 10%. Медные фольги толщиной 1 унция и пол-унции используются попеременно между слоями. Общая толщина печатной платы составляет 3,0 мм, с иммерсионным золотом на контактных площадках, зеленой паяльной маской и белым шелкотрафаретом.



Применение
Радиочастоты
Задние панели, высокопроизводительные вычисления
Линейные карты, хранилища данных
Серверы, телекоммуникации, базовые станции, офисные маршрутизаторы

Разнослоистая плата с печатным монтажом TU-883 (PCB) PCB 20 слоев малопотертый высокотемпературный с импедансом контролировала 90 ОМОВ 50

Подробные спецификации

Пункт Описание Фактический Результат
1. Ламинат Тип материала TU-883 Стек и контроль импеданса
Tg 170°C Стек и контроль импеданса
Поставщик TUC Стек и контроль импеданса
Толщина 2,8-3,1 мм Стек и контроль импеданса
2. Толщина покрытия Стенка отверстия 26,51 мкм Стек и контроль импеданса
Внешняя медь 41,09 мкм Стек и контроль импеданса
Внутренняя медь 15 мкм / 31 мкм Стек и контроль импеданса
3. Паяльная маска Тип материала TAIYO/ PSR-2000GT600D Стек и контроль импеданса
Цвет Зеленый Стек и контроль импеданса
Жесткость (тест карандашом) 5H Стек и контроль импеданса
Толщина паяльной маски 20,11 мкм Стек и контроль импеданса
Расположение Обе стороны Стек и контроль импеданса
4. Маркировка компонентов Тип материала IJR-4000 MW300 Стек и контроль импеданса
Цвет Белый Стек и контроль импеданса
Расположение C/S, S/S Стек и контроль импеданса
5. Съемная паяльная маска Тип материала /
Толщина /
Расположение /
6. Идентификация Маркировка UL ДА Стек и контроль импеданса
Код даты 2921 Стек и контроль импеданса
Расположение маркировки Сторона пайки Стек и контроль импеданса
7. Поверхностная отделка Метод Иммерсионное золото Стек и контроль импеданса
Толщина никеля 4,06 мкм Стек и контроль импеданса
Толщина золота 0,056 мкм Стек и контроль импеданса
8. Нормативность RoHS Директива 2015/863/EU Стек и контроль импеданса
REACH Директива 1907/2006 Стек и контроль импеданса
9. Кольцевая зона Мин. ширина линии (mil) 4,8 mil Стек и контроль импеданса
Мин. расстояние (mil) 5,2 mil Стек и контроль импеданса
10. V-образная канавка Угол /
Остаточная толщина /
11. Фаска Угол /
Высота /
12. Функция Электрическое тестирование 100% ПРОЙДЕНО Стек и контроль импеданса
13. Внешний вид Уровень класса IPC IPC-A-600J &6012D Класс 2 Стек и контроль импеданса
Визуальный осмотр IPC-A-600J &6012D Класс 2 Стек и контроль импеданса
Деформация и скручивание 0,21% Стек и контроль импеданса
14. Испытание на надежность Тест на ленту Без отслоения Стек и контроль импеданса
Тест на растворитель Без отслоения Стек и контроль импеданса
Тест на паяемость 265 ±5°C Стек и контроль импеданса
Тест на термический стресс 288 ±5°C Стек и контроль импеданса
Тест на ионное загрязнение 0,56 мкг/см²СОГЛ. Стек и контроль импеданса




Переходные отверстия HDI
Разнослоистая плата с печатным монтажом TU-883 (PCB) PCB 20 слоев малопотертый высокотемпературный с импедансом контролировала 90 ОМОВ 50

Разнослоистая плата с печатным монтажом TU-883 (PCB) PCB 20 слоев малопотертый высокотемпературный с импедансом контролировала 90 ОМОВ 50

Разнослоистая плата с печатным монтажом TU-883 (PCB) PCB 20 слоев малопотертый высокотемпературный с импедансом контролировала 90 ОМОВ 50
