Привет всем,

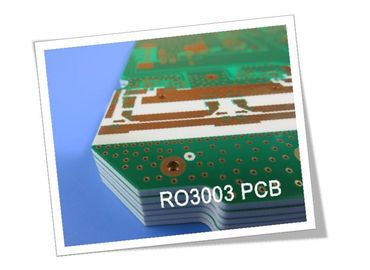

Сегодня мы беседа о RO3003 высокочастотном PCBs.
Высокочастотные ламинаты цепи RO3003 наполненные керамическ смеси PTFE запланированные для использовать в коммерчески микроволне и применениях RF. Своя очевидная характеристика что электрическое представление исключительно и механическое свойство стабилизировано и последовательно. Это позволяет нашим дизайнерам начать разнослоистый дизайн доски чувствуя свободно и свободно, без сталкиваться проблемы коробоватости или надежности.
Позвольте нам увидеть еще некоторые особенности и применений.
Во первых, низкая диэлектрическая потеря, DF=0.001, его можно использовать в применениях до 77 GHz.
Secondly, стабилизированная диэлектрическая константа против температуры и частота, идеальный материал для фильтров пропуска диапазона, антенн заплаты микрополосковой линии, и контролируемых напряжением тока генераторов.
В-третьих, превосходные механические свойства против температуры, надежное stripline и разнослоистые конструкции доски.
В-четвертых, равномерные механические свойства, соответствующее для пользы с дизайнами разнослоистой доски стекла эпоксидной смолы гибридными.
Fifthly, низкие спички, который нужно омеднять, оно коэффициента расширения в-самолета учитывает более надежные поверхностные установленные собрания; идеал для применений чувствительных к изменению температуры и сохранности формы экспоната превосходной.
| Возможность PCB |
| Материал PCB: |
наполненная Керамическ смесь PTFE |
| Указатель: |
RO3003 |
| Диэлектрическая константа: |
3,0 ±0.04 (процесс) |
| 3,0 (дизайн) |
| Отсчет слоя: |
1 слой, 2 слоя, разнослоистый, гибридный PCB |
| Медный вес: |
0.5oz (17 µm), 1oz (35µm), 2oz (70µm) |
| Толщина PCB: |
10mil (0.254mm), 20mil (0.508mm) |
| 30mil (0.762mm), 60mil (1.524mm) |
| Размер PCB: |
≤400mm x 500mm |
| Маска припоя: |
Зеленый, черный, голубой, желтый, красный etc. |
| Поверхностный финиш: |
Обнаженная медь, HASL, ENIG, OSP etc… |
| |
|
RO3003 высокочастотное PCBs доступны с двойной, который встали на сторону, разнослоистые и гибридные конструкцией, медными рядами от 0.5oz к 2oz, толщиной от 0.3mm до 1.6mm, максимальным размером 400 500mm, поверхностным финишем с обнаженной медью, горячим выравнивать воздуха, золотом etc погружения.
Типичные применения
1. Автомобильные применения радиолокатора
2. Антенны GPS
3. Усилители и антенны силы
4. Антенны заплаты для беспроводных сообщений
5. Сразу спутник передачи
Основной цвет PCB RO3003 бел.
Процесс производства высокочастотного PCB RO3003 подобен стандартному PCB PTFE, поэтому соответствующее для процесса производства тома выигрывая выгодный рынок.
Если вы имеете любые вопросы, пожалуйста чувствуйте свободный связаться мы.
Спасибо для вашего чтения.
