ПКБ частоты коротковолнового диапазона Рогерс РО3006

продукты

Недавно отгруженная радиочастотная печатная плата

ПКБ частоты коротковолнового диапазона Рогерс РО3006

МОК:	1
цена:	USD 2.88-6.99 per piece
стандартная упаковка:	вакуум
Срок доставки:	4-5 рабочих дней
способ оплаты:	T / T, Paypal
Пропускная способность:	45000 частей в месяц

Подробная информация

Описание продукта

Подробная информация

Место происхождения

Китай

Фирменное наименование

Bicheng Technologies Limited

Сертификация

Номер модели

BIC-99xx-V1.39

Количество слоев:

2 слоя, разнослоистого, ПКБ гибрида

Стеклянная эпоксидная смола:

РО3006

Окончательная высота ПКБ:

10мил (0.254мм), 25мил (0.635мм) 50мил (1.27мм)

Окончательный екстернал фольги:

0.5oz (17 µm), 1oz (35µm), 2oz (70µm)

Поверхностный финиш:

Обнаженная медь, ХАСЛ, ЭНИГ, ОСП етк…

Цвет маски припоя:

Зеленый, черный, голубой, желтый, красный etc.

Цвет компонентного сказания:

Зеленый, черный, голубой, желтый, красный etc.

Тест:

Пересылка электрического теста 100% прежняя

Количество мин заказа:

Цена:

USD 2.88-6.99 per piece

Упаковывая детали:

вакуум

Время доставки:

4-5 рабочих дней

Условия оплаты:

T / T, Paypal

Поставка способности:

45000 частей в месяц

Описание продукта

Привет всем,

Сегодня мы беседа о RO3006 высокочастотном PCBs.

Высокочастотные ламинаты цепи RO3006 наполненные керамическ смеси PTFE запланированные для использовать в коммерчески микроволне и применениях RF. Своя очевидная характеристика что электрическое представление исключительно и механическое свойство стабилизировано и последовательно. Это позволяет нашему дизайнеру начать разнослоистую доску без сталкиваться проблемы коробоватости или надежности.

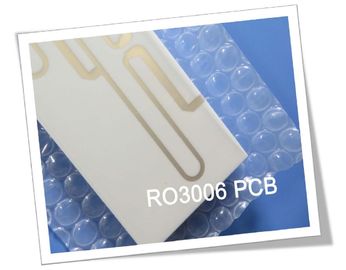

ПКБ частоты коротковолнового диапазона Рогерс РО3006 0

Больше особенности и применений следующим образом:

Во первых, превосходные механические свойства против температуры, оно надежный для stripline и разнослоистых конструкций доски.

Secondly, равномерные механические свойства, соответствующее для пользы с дизайнами разнослоистой доски стекла эпоксидной смолы гибридными.

В-третьих, низкие спички, который нужно омеднять, оно коэффициента расширения в-самолета учитывает более надежные поверхностные установленные собрания; идеал для применений чувствительных к изменению температуры и сохранности формы экспоната превосходной.

Возможность PCB
Материал PCB:	наполненная Керамическ смесь PTFE
Обозначение:	RO3006
Диэлектрическая константа:	6,15 ±0.3 (процесс)
Диэлектрическая константа:	6,5 (дизайн)
Отсчет слоя:	2 слоя, разнослоистый, гибридный PCB
Медный вес:	0.5oz (17 µm), 1oz (35µm), 2oz (70µm)
Толщина PCB:	10mil (0.254mm), 25mil (0.635mm)
Толщина PCB:	50mil (1.27mm)
Размер PCB:	≤400mm x 500mm
Маска припоя:	Зеленый, черный, голубой, желтый, красный etc.
Поверхностный финиш:	Обнаженная медь, HASL, ENIG, OSP etc…

RO3006 высокочастотное PCBs доступны с двойной вставать на сторону, разнослоистый и гибридная конструкция, 0.5oz к 2oz закончила медное, размер 400mm 0.3mm до 1.3mm толстый, максимальный 500mm, поверхностный финиш с обнаженной медью, горячий выравнивать воздуха, золото etc погружения.

ПКБ частоты коротковолнового диапазона Рогерс РО3006 1

Типичные применения

1. Автомобильные применения радиолокатора

2. Антенны GPS

3. Усилители и антенны силы

4. Антенны заплаты для беспроводных сообщений

5. Сразу спутник передачи

ПКБ частоты коротковолнового диапазона Рогерс РО3006 2

Основной цвет PCB RO3006 бел.

Процесс производства высокочастотного PCB RO3006 подобен стандартному PCB PTFE, поэтому соответствующее для процесса производства тома выигрывая выгодный рынок.

Если вы имеете любые вопросы, пожалуйста чувствуйте свободный связаться мы.

Спасибо для вашего чтения.

Приложение: Типичное значение RO3006

Свойство	RO3006	Направление	Блоки	Условие	Метод теста
Диэлектрическая константа, εProcess	6.15±0.05	Z		10 GHz/23℃	IPC-TM-650 2.5.5.5 зажало Stripline
Диэлектрическая константа, εDesign	6,5	Z		8GHz до 40 GHz	Метод длины дифференциального участка
Коэффициент энергопотерь, tanδ	0,002	Z		10 GHz/23℃	IPC-TM-650 2.5.5.5
Термальный коэффициент ε	-262	Z	ppm/℃	10 -50 GHz℃℃to 150	IPC-TM-650 2.5.5.5
Сохранность формы	0,27 0,15	X Y	mm/m	COND A	IPC-TM-650 2.2.4
Резистивность тома	105		MΩ.cm	COND A	IPC 2.5.17.1
Поверхностная резистивность	105		MΩ	COND A	IPC 2.5.17.1
Растяжимый модуль	1498 1293	X Y	MPa	℃ 23	ASTM D 638
Абсорбция влаги	0,02		%	D48/50	IPC-TM-650 2.6.2.1
Специфическая жара	0,86		j/g/k		Высчитанный
Термальная проводимость	0,79		W/M/K	℃ 50	ASTM D 5470
Коэффициент теплового расширения (-℃ 55 до 288)	17 17 24	X Y Z	ppm/℃	RH 23℃/50%	IPC-TM-650 2.4.4.1
Td	500		℃ TGA		ASTM D 3850
Плотность	2,6		gm/cm3	℃ 23	ASTM D 792
Медная корка Stength	7,1		Ib/in.	1oz, EDC после поплавка припоя	IPC-TM 2.4.8
Воспламеняемость	V-0				UL 94
Неэтилированный процесс совместимый	Да
