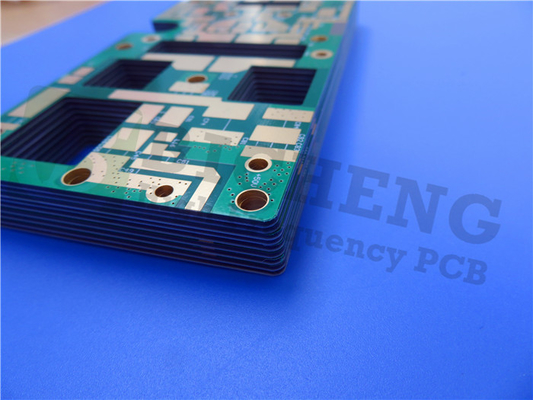

PCB 10mil 20mil 50mil Rogers RT/duroid 5880LZ высокочастотный и PCB 100mil RT5880LZ

продукты

Недавно отгруженная радиочастотная печатная плата

PCB 10mil 20mil 50mil Rogers RT/duroid 5880LZ высокочастотный и PCB 100mil RT5880LZ

МОК:	1
цена:	USD 2.99-9.99 PER PIECE
стандартная упаковка:	Вакуум
Срок доставки:	10 РАБОЧИХ ДНЕЙ
способ оплаты:	T/T, западное соединение
Пропускная способность:	50000 частей в месяц

Подробная информация

Описание продукта

Подробная информация

Место происхождения

Китай

Фирменное наименование

Bicheng Technologies Limited

Сертификация

Номер модели

BIC-191-V0.99

Количество слоев:

Стеклянная эпоксидная смола:

RT/duroid 5880LZ, er 2,0, RogersCorp

Окончательная фольга:

1,0 Oz

Окончательная высота PCB:

0,8 mm ±10%

Поверхностный финиш:

Золото погружения (23,3%) 0.05µm сверх никель 3µm

Цвет маски припоя:

Зеленый цвет

Цвет компонентного сказания:

Белый

Тест:

Пересылка электрического теста 100% прежняя

Количество мин заказа:

Цена:

USD 2.99-9.99 PER PIECE

Упаковывая детали:

Вакуум

Время доставки:

10 РАБОЧИХ ДНЕЙ

Условия оплаты:

T/T, западное соединение

Поставка способности:

50000 частей в месяц

Описание продукта

PCB 10mil 20mil 50mil Rogers RT/duroid 5880LZ высокочастотный и PCB 100mil RT5880LZ

(Платы с печатным монтажом выполненные на заказ продукты, изображение и показанные параметры как раз для ссылки)

Ламинаты Rogers RT/duroid 5880LZ уникальные смеси PTFE, которые конструированы для взыскивать применения цепи stripline и микрополосковой линии. Уникальные результаты заполнителя в низкой плотности, облегченном материале для высокой эффективности и применениях веса чувствительных.

Очень низкая диэлектрическая константа равномерна от панели к панели и постоянн над широким диапазоном изменения частот. Свой низкий коэффициент энергопотерь расширяет пользу к Ku-диапазону и выше.

Особенности:

1. Самая низкая диэлектрическая константа 2,00 +/- 0,04

2. Низкий коэффициент энергопотерь выстраивая в ряд от .0021 до .0027 на 10GHz

3. Низкий коэффициент Z-оси теплового расширения на 40 ppm/°C

4. Облегченная/низкая плотность 1,4 gm/cm кв.

5. Равномерные электрические свойства над широким диапазоном изменения частот

6. Устойчивый ко всем растворителям и реагентам, горячий или холодный, нормально используемым в вытравливании или плакировке

Некоторые типичные применения:

1. Воздушнодесантное антенное устройство

2. Облегченные сети питания

3. Военные системы радиолокатора

4. Системы наведения ракеты

5. Цифровые антенны точкаые-точка радио

Наша возможность PCB (RT/duroid 5880LZ)

Материал PCB:	Уникальные смеси PTFE
Обозначение:	RT/Duroid 5880LZ
Диэлектрическая константа:	2
Коэффициент энергопотерь	0,0021 10GHz
Отсчет слоя:	Двойной, который встали на сторону PCB, разнослоистый PCB, гибридный PCB
Медный вес:	0.5oz (17 µm), 1oz (35µm)
Слоистая толщина:	10mil (0.254mm), 20mil (0.508mm), 50mil (1.270mm), 100mil (2.540mm)
Размер PCB:	≤400mm x 500mm
Маска припоя:	Зеленый, черный, голубой, желтый, красный etc.
Поверхностный финиш:	Обнаженная медь, HASL, ENIG, серебр погружения, олово погружения, OSP, покрытые червонным золотом etc…

Типичное значение RT/duroid 5880LZ

Свойство	Типичное значение RT/duroid® 5880LZ	Направление	Блоки	Условие	Метод теста
Диэлектрическая константа er, процесс	2,00 ± 0,04	Z		10 GHz/23°C	IPC-TM-650, 2.5.5.5
Диэлектрическая константа er, дизайн	2,00	Z		8 GHz - 40 GHz	Метод длины дифференциального участка
Коэффициент энергопотерь, загорает	Тип: 0,0021 Макс: 0,0027	Z		10GHz/23°C	IPC-TM-650, 2.5.5.5
Термальный коэффициент диэлектрической константы, er	+20	Z	ppm/°C	-50°C к 150°C 10GHz	IPC-TM-650, 2.5.5.5
Резистивность тома	1,74 X 10^7		Mohm•см	C-96/35/90	IPC-TM-650, 2.5.17.1
Поверхностная резистивность	2,08 X 10^6		Mohm	C-96/35/90	IPC-TM-650, 2.5.17.1
Электрическая прочность	40		KV	D48/50	IPC-TM-650, 2.5.6
Сохранность формы	-0,38	X, Y	%		IPC-TM-650, 2.4.39A
Абсорбция влаги	0,31		%	24 hours/23°C	IPC-TM-650, 2.6.2.1
Термальная проводимость	0,33	Z	W/m/°K	80°C	ASTM C518
Коэффициент теплового расширения	54, 47 40	X, Y Z	ppm/°C	0 к 150°C	IPC-TM-650, 2.4.41
Дегазация
TML	0,01		%		ASTM E-595
CVCM	0,01
WVR	0,01
Плотность	1,4		gm/cm^3		ASTM D792
Медная корка	>4,0		pli		IPC-TM-650, 2.4.8
Воспламеняемость	V-O				UL 94
Неэтилированный процесс совместимый	УТВЕРДИТЕЛЬНЫЙ ОТВЕТ
