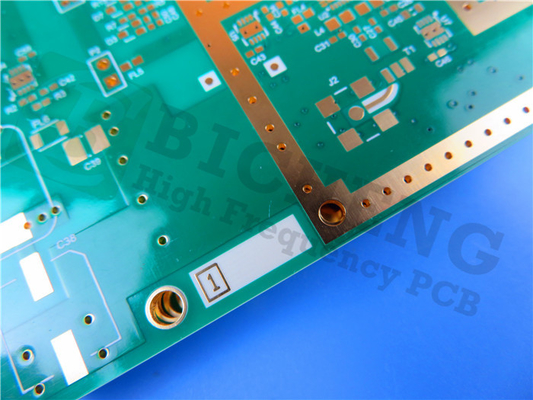

PCB антенны базовой станции PCB Rogers RO4730G3 20mil 0.508mm высокочастотный клетчатый

PCB антенны базовой станции PCB Rogers RO4730G3 20mil 0.508mm высокочастотный клетчатый

  • PCB антенны базовой станции PCB Rogers RO4730G3 20mil 0.508mm высокочастотный клетчатый
  • PCB антенны базовой станции PCB Rogers RO4730G3 20mil 0.508mm высокочастотный клетчатый
PCB антенны базовой станции PCB Rogers RO4730G3 20mil 0.508mm высокочастотный клетчатый
Подробная информация о продукте:
Место происхождения: Китай
Фирменное наименование: Bicheng Technologies Limited
Сертификация: UL
Номер модели: BIC-0059-V01
Оплата и доставка Условия:
Количество мин заказа: 1
Цена: USD 9.99-99.99
Упаковывая детали: Вакуум
Время доставки: 10 РАБОЧИХ ДНЕЙ
Условия оплаты: T/T, западное соединение
Поставка способности: 50000 частей в месяц
контакт
Подробное описание продукта
Количество слоев: 2 Стеклянная эпоксидная смола: RO4730G3, Rogers CORP.
Окончательная фольга: 1OZ Окончательная высота PCB: 0,6 mm ±10%
Поверхностный финиш: ENIG Цвет маски припоя: Зеленый цвет
Цвет компонентного сказания: N/A Тест: Пересылка электрического теста 100% прежняя

PCB монтажной платы DK3.0 доски 2-Layer Rogers 4730 30mil 0.762mm PCB микроволны Rogers RO4730G3 DF 0,0028 высокочастотный

(Платы с печатным монтажом выполненные на заказ продукты, изображение и показанные параметры как раз для ссылки)



Общее описание

Это тип двойного, который встали на сторону PCB RF построенного на 0.762mm (30mil) RO4730G3 для применения беспроводных антенн радиосвязей. Никакая маска припоя на обеих сторонах и поверхностный финиш золото погружения на обеих сторонах.



Основные технические характеристики

Основное вещество: RO4730G3 30mil (0.762mm)

Диэлектрическая константа: 3.0+/-0.5

Отсчет слоя: 2 слоя

Тип: Через отверстия

Формат: 110mm x 100mm = 1 типа = 1 часть

Поверхностный финиш: Золото погружения

Медный вес: Наружное μm слоя 35

Маска припоя | Сказание: Зеленый цвет | Белый

Окончательная высота PCB: 1,1 mm

Стандарт: Класс 2 IPC 6012

Упаковка: 20 частей упакованы для пересылки.

Время выполнения: 7 рабочих дней

Срок годности при хранении: 6 месяцев







Материал Rogers RO4730G3 высокочастотный

Ламинаты ранга антенны Rogers RO4730G3 надежная, недорогая альтернатива к обычным основанным на PTFE ламинатам. Она имеет механическое и электрические свойства которое дизайнерам антенны нужно. Материалы имеют диэлектрическую константу 3,0 и тангенс потери 0,0022 измеренного на 2,5 GHz при использовании LoPro для того чтобы обратить обработанную фольгу EDC. Эти значения позволяют дизайнерам антенны осуществить существенные значения увеличения пока уменьшающ потерю сигнала. Материалы доступны с продемонстрированным низким представлением PIM, со значениями лучше чем -160dBc.



Материалы RO4730G3 совместимы с обычной эпоксидной смолой и высокотемпературной неэтилированной обработкой припоя. Он не требует специального обращения необходимо на традиционных основанных на PTFE ламинатах для покрытой сквозной подготовки отверстий. Разнослоистый смогите быть достигано используя RO4450F bondply на ℃ 175. Системы смолы RO4730G3 конструированы для того чтобы обеспечить свойства искомые позже дизайнерами антенны. Температура стеклянного перехода превышает 280oC, водя к низкой Z-оси CTE, превосходному покрытому через надежность отверстий, и неэтилированному processability припоя.



Типичное применение клетчатые антенны базовой станции.



Технические спецификации Rogers 4730 (RO4730G3)

Типичное значение RO4730G3
Свойство RO4730G3 Направление Блоки Условие Метод теста
Диэлектрическая константа, εProcess 3.0±0.5 Z   10 GHz 23℃ IPC-TM-650 2.5.5.5
Диэлектрическая константа, εDesign 2,98 Z   1,7 GHz к 5 GHz Метод длины дифференциального участка
Коэффициент энергопотерь, tanδ 0,0028 Z   10 GHz 23℃ IPC-TM-650 2.5.5.5
  2,5 GHz
Термальный коэффициент ε +34 Z ppm/℃ -50 ℃to 150℃ IPC-TM-650 2.5.5.5
Сохранность формы <0> X, Y mm/m после ℃ etech +E2/150 IPC-TM-650 2.4.39A
Резистивность тома (0,030") 9 x 107   MΩ.cm COND A IPC-TM-650 2.5.17.1
Поверхностная резистивность (0,030") 7,2 x 105   COND A IPC-TM-650 2.5.17.1
PIM -165   dBc 50 омов 0,060" dBm 43 1900 MHz
Электрическая прочность (0,030") 730 Z V/mil   IPC-TM-650 2.5.6.2
MD Flexural прочности 181 (26,3)   Mpa (kpsi) RT ASTM D790
CMD 139 (20,2)
Абсорбция Moisure 0,093 - % 48/50 IPC-TM-650 2.6.2.1 ASTM D570
Термальная проводимость 0,45 Z W/mK 50℃ ASTM D5470
Коэффициент теплового расширения 15,9
14,4
35,2
X
Y
Z
ppm/℃ -50 ℃to 288℃ IPC-TM-650 2.4.4.1
Tg >280     IPC-TM-650 2.4.24
Td 411     ASTM D3850
Плотность 1,58   gm/cm3   ASTM D792
Медная корка Stength 4,1   pli 1oz, LoPro EDC IPC-TM-650 2.4.8
Воспламеняемость V-0       UL 94
Неэтилированный процесс совместимый Да


PCB антенны базовой станции PCB Rogers RO4730G3 20mil 0.508mm высокочастотный клетчатый 0
