Материал доски: | RO3035 | Толщина доски: | 1.6mm +/--0,1 |
---|---|---|---|
Поверхностная толщина Cu: | 35 um (1 oz) | Внутренние thicknes Cu Iayer: | 35 um (1 oz) |
Поверхностный финиш: | Золото погружения | Цвет маски припоя: | Зеленый цвет |
Цвет Silkscreen: | Белый | Функция: | Тест пропуска 100% электрический |

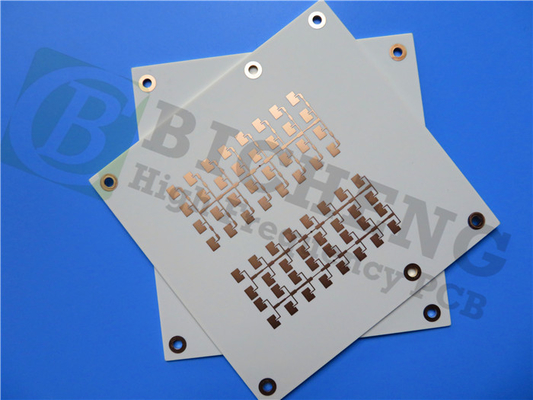

PCB микроволны платы с печатным монтажом 2-Layer Rogers 3035 60mil 1.524mm Rogers RO3035 RF с золотом погружения
(Платы с печатным монтажом выполненные на заказ продукты, изображение и показанные параметры как раз для ссылки)
Материалы цепи Rogers RO3035 высокочастотные наполненные керамическ смеси PTFE запланированные для пользы в коммерчески микроволне и применениях RF. Он был конструирован для предложения исключительной электрической и механической стабильности на конкурентоспособных ценах. Механические свойства последовательны. Это позволяет дизайнеру начать разнослоистые дизайны доски без сталкиваться коробоватости или проблемы надежности. Материалы RO3035 показывают коэффициент теплового расширения (CTE) в x и Y-osь 17 ppm/℃. Этот коэффициент расширения соответствуется к этой из меди, которая позволяет материалу показать превосходную сохранность формы, типичному вытравляет усушку, после вытравляет и печет, меньше чем 0,5 mils на дюйм. Z-ось CTE 24 ppm/℃, которое обеспечивает исключительную покрытую надежность через-отверстия, даже в строгих окружающих средах.
Типичные применения:
1) Автомобильный радиолокатор
2) Клетчатые системы радиосвязей
3) Канал связи на кабельных сетях
4) Сразу спутники передачи
5) Глобальные располагая спутниковые антенны
6) Антенна заплаты для беспроводных сообщений
7) Усилители и антенны силы
8) Backplanes силы
9) Удаленные читатели метра
Спецификации PCB
РАЗМЕР PCB | 100 x 100mm=6PCS |
ТИП ДОСКИ | Двойник встал на сторону PCB |
Количество слоев | 2 слоя |
Поверхностные компоненты держателя | УТВЕРДИТЕЛЬНЫЙ ОТВЕТ |
Через компоненты отверстия | УТВЕРДИТЕЛЬНЫЙ ОТВЕТ |
STACKUP СЛОЯ | медь ------- 0,5 oz) +plate ВЕРХНИЙ слой 18um ( |
RO3035 1.524mm | |
медь ------- 18um (0,5 oz) + слой СРЕДСТВА плиты | |
ТЕХНОЛОГИЯ | |
Минимальные трассировка и космос: | mil 14 mil/14 |
Минимальные/максимальные отверстия: | 0,4 mm/4,0 mm |
Количество различных отверстий: | 1 |
Количество буровых скважин: | 1 |
Количество филированных слотов: | 0 |
Количество внутренних вырезов: | 0 |
Управление импеданса: | нет |
Номер пальца золота: | 0 |
МАТЕРИАЛ ДОСКИ | |
Стеклянная эпоксидная смола: | RO3035 1.524mm |
Окончательная фольга внешняя: | 1 oz |
Окончательная фольга внутренняя: | N/A |
Окончательная высота PCB: | 1,6 mm ±0.16mm |
ПОКРЫВАТЬ И ПОКРЫВАТЬ | |
Поверхностный финиш | Золото погружения |
Припаяйте маску для того чтобы примениться к: | N/A |
Цвет маски припоя: | N/A |
Тип маски припоя: | N/A |
CONTOUR/CUTTING | Трасса |
МАРКИРОВКА | |
Сторона компонентного сказания | N/A |
Цвет компонентного сказания | N/A |
Имя или логотип изготовителя: | N/A |
ЧЕРЕЗ | Покрытый через отверстие (PTH), минимальный размер 0.4mm. |
ОЦЕНКА FLAMIBILITY | Утверждение MIN. UL 94-V0. |
ДОПУСК РАЗМЕРА | |
Размер плана: | 0,0059" |
Плакировка доски: | 0,0029" |
Допуск сверла: | 0,002" |
ТЕСТ | Пересылка электрического теста 100% прежняя |
ТИП ХУДОЖЕСТВЕННОГО ПРОИЗВЕДЕНИЯ, КОТОРЫЙ НУЖНО ПОСТАВИТЬ | файл электронной почты, Gerber RS-274-X, PCBDOC etc |
ОБЛАСТЬ УВЕРЕННОГО РАДИОПРИЕМА | Всемирно, глобально. |
Технические спецификации Rogers 3035 (RO3035)
Типичное значение RO3035 | |||||
Свойство | RO3035 | Направление | Блоки | Условие | Метод теста |
Диэлектрическая константа, εProcess | 3.50±0.05 | Z | 10 GHz/23℃ | IPC-TM-650 Stripline зажатое 2.5.5.5 | |
Диэлектрическая константа, εDesign | 3,6 | Z | 8GHz до 40 GHz | Метод длины дифференциального участка | |
Коэффициент энергопотерь, tanδ | 0,0015 | Z | 10 GHz/23℃ | IPC-TM-650 2.5.5.5 | |
Термальный коэффициент ε | -45 | Z | ppm/℃ | 10 -50 GHz℃℃to 150 | IPC-TM-650 2.5.5.5 |
Сохранность формы | 0,11 0,11 |
X Y |
mm/m | COND A | IPC-TM-650 2.2.4 |
Резистивность тома | 107 | MΩ.cm | COND A | IPC 2.5.17.1 | |
Поверхностная резистивность | 107 | MΩ | COND A | IPC 2.5.17.1 | |
Растяжимый модуль | 1025 1006 |
X Y |
MPa | ℃ 23 | ASTM D 638 |
Абсорбция влаги | 0,04 | % | D48/50 | IPC-TM-650 2.6.2.1 | |
Специфическая жара | j/g/k | Высчитанный | |||
Термальная проводимость | 0,5 | W/M/K | ℃ 50 | ASTM D 5470 | |
Коэффициент теплового расширения (-℃ 55 до 288) |
17 17 24 |
X Y Z |
ppm/℃ | RH 23℃/50% | IPC-TM-650 2.4.4.1 |
Td | 500 | ℃ TGA | ASTM D 3850 | ||
Плотность | 2,1 | gm/cm3 | ℃ 23 | ASTM D 792 | |
Медная корка Stength | 10,2 | Ib/in. | 1oz, EDC после поплавка припоя | IPC-TM 2.4.8 | |
Воспламеняемость | V-0 | UL 94 | |||
Неэтилированный процесс совместимый | Да |
