PCB микроволны платы с печатным монтажом 2-Layer Rogers 3010 50mil 1.27mm Rogers RO3010 RF с серебром погружения

PCB микроволны платы с печатным монтажом 2-Layer Rogers 3010 50mil 1.27mm Rogers RO3010 RF с серебром погружения

  • PCB микроволны платы с печатным монтажом 2-Layer Rogers 3010 50mil 1.27mm Rogers RO3010 RF с серебром погружения
PCB микроволны платы с печатным монтажом 2-Layer Rogers 3010 50mil 1.27mm Rogers RO3010 RF с серебром погружения
Подробная информация о продукте:
Место происхождения: Китай
Фирменное наименование: Bicheng Technologies Limited
Сертификация: UL
Номер модели: BIC-0050-V0.87
Оплата и доставка Условия:
Количество мин заказа: 1
Цена: USD 9.99-99.99
Упаковывая детали: Вакуум
Время доставки: 10 РАБОЧИХ ДНЕЙ
Условия оплаты: T/T, западное соединение
Поставка способности: 50000 частей в месяц
контакт
Подробное описание продукта
Количество слоев: 2 Стеклянная эпоксидная смола: RO3010
Окончательная фольга: 1,0 Oz Окончательная высота PCB: 1,3 mm ±10%
Поверхностный финиш: Золото погружения Цвет маски припоя: Зеленый цвет
Цвет компонентного сказания: Белый Тест: Пересылка электрического теста 100% прежняя

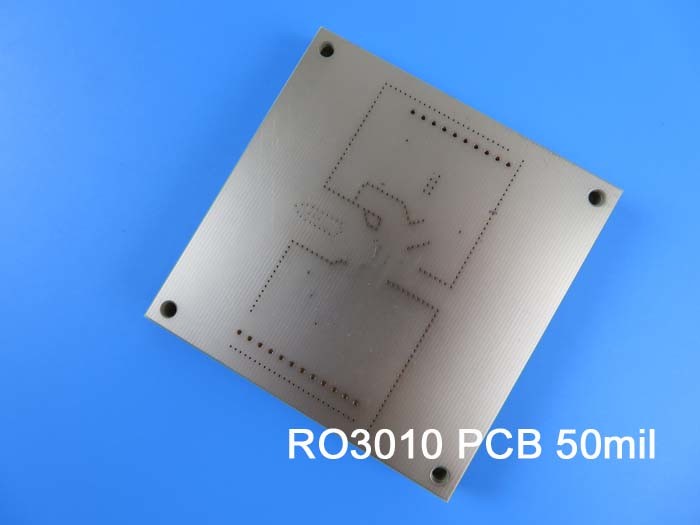

PCB микроволны платы с печатным монтажом 2-Layer Rogers 3010 50mil 1.27mm Rogers RO3010 RF с серебром погружения

(Платы с печатным монтажом выполненные на заказ продукты, изображение и показанные параметры как раз для ссылки)



Материалы цепи Rogers RO3010 высокочастотные наполненные керамическ смеси PTFE запланированные для пользы в коммерчески микроволне и применениях RF. Он был конструирован для предложения исключительной электрической и механической стабильности на конкурентоспособных ценах. Механические свойства последовательны. Это позволяет дизайнеру начать разнослоистые дизайны доски без сталкиваться коробоватости или проблемы надежности. Материалы RO3010 показывают коэффициент теплового расширения (CTE) в x и Y-osь 17 ppm/℃. Этот коэффициент расширения соответствуется к этой из меди, которая позволяет материалу показать превосходную сохранность формы, типичному вытравляет усушку, после вытравляет и печет, меньше чем 0,5 mils на дюйм. Z-ось CTE 24 ppm/℃, которое обеспечивает исключительную покрытую надежность через-отверстия, даже в строгих окружающих средах.



Типичные применения:

1) Автомобильный радиолокатор

2) Клетчатые системы радиосвязей

3) Канал связи на кабельных сетях

4) Сразу спутники передачи

5) Глобальные располагая спутниковые антенны

6) Антенна заплаты для беспроводных сообщений

7) Усилители и антенны силы

8) Backplanes силы

9) Удаленные читатели метра



PCB микроволны платы с печатным монтажом 2-Layer Rogers 3010 50mil 1.27mm Rogers RO3010 RF с серебром погружения 0



Спецификации PCB

РАЗМЕР PCB 75 x 80 mm = 1 PCS
ТИП ДОСКИ Высокочастотный PCB
Количество слоев 2 слоя
Поверхностные компоненты держателя УТВЕРДИТЕЛЬНЫЙ ОТВЕТ
Через компоненты отверстия НЕТ
STACKUP СЛОЯ медь ------- 0,5 oz) +plate ВЕРХНИЙ слой 18um (
RO3010 1.270mm
медь ------- слой СРЕДСТВА 18um (0,5 oz) +plate
ТЕХНОЛОГИЯ
Минимальные трассировка и космос: 5.8mil/5.4mil
Минимальные/максимальные отверстия: 0.4mm/0.6mm
Количество различных отверстий: 1
Количество буровых скважин: 4
Количество филированных слотов: 0
Количество внутренних вырезов: 0
Управление импеданса: нет
Номер пальца золота: 0
МАТЕРИАЛ ДОСКИ
Стеклянная эпоксидная смола: RO3010 1.270mm
Окончательная фольга внешняя: 1oz
Окончательная фольга внутренняя: 0oz
Окончательная высота PCB: ± 10% 1.4mm
ПОКРЫВАТЬ И ПОКРЫВАТЬ
Поверхностный финиш Золото погружения
Припаяйте маску для того чтобы примениться к: ВЕРХНЯЯ ЧАСТЬ
Цвет маски припоя: Зеленый цвет
Тип маски припоя: N/A
CONTOUR/CUTTING Трасса, V-отрезок
МАРКИРОВКА
Сторона компонентного сказания ВЕРХНЯЯ ЧАСТЬ
Цвет компонентного сказания Белый
Имя или логотип изготовителя: Отмеченный на доске в проводнике и leged СВОБОДНОЙ ОБЛАСТИ
ЧЕРЕЗ Покрытый через отверстие (PTH)
ОЦЕНКА FLAMIBILITY Утверждение MIN. UL 94-V0.
ДОПУСК РАЗМЕРА
Размер плана: 0,0059"
Плакировка доски: 0,0029"
Допуск сверла: 0,002"
ТЕСТ Пересылка электрического теста 100% прежняя
ТИП ХУДОЖЕСТВЕННОГО ПРОИЗВЕДЕНИЯ, КОТОРЫЙ НУЖНО ПОСТАВИТЬ файл электронной почты, Gerber RS-274-X, PCBDOC etc
ОБЛАСТЬ УВЕРЕННОГО РАДИОПРИЕМА Всемирно, глобально.



PCB микроволны платы с печатным монтажом 2-Layer Rogers 3010 50mil 1.27mm Rogers RO3010 RF с серебром погружения 1



Технические спецификации Rogers 3010 (RO3010)

Типичное значение RO3010
Свойство RO3010 Направление Блоки Условие Метод теста
Диэлектрическая константа, εProcess 10.2±0.05 Z   10 GHz/23℃ IPC-TM-650 Stripline зажатое 2.5.5.5
Диэлектрическая константа, εDesign 11,2 Z   8GHz до 40 GHz Метод длины дифференциального участка
Коэффициент энергопотерь, tanδ 0,0022 Z   10 GHz/23℃ IPC-TM-650 2.5.5.5
Термальный коэффициент ε -395 Z ppm/℃ 10 GHz -50℃to 150℃ IPC-TM-650 2.5.5.5
Сохранность формы 0,35
0,31
X
Y
mm/m COND A IPC-TM-650 2.2.4
Резистивность тома 105   MΩ.cm COND A IPC 2.5.17.1
Поверхностная резистивность 105   COND A IPC 2.5.17.1
Растяжимый модуль 1902
1934
X
Y
MPa 23℃ ASTM D 638
Абсорбция влаги 0,05   % D48/50 IPC-TM-650 2.6.2.1
Специфическая жара 0,8   j/g/k   Высчитанный
Термальная проводимость 0,95   W/M/K 50℃ ASTM D 5470
Коэффициент теплового расширения
(- 55 к 288℃)
13
11
16
X
Y
Z
ppm/℃ RH 23℃/50% IPC-TM-650 2.4.4.1
Td 500   ℃ TGA   ASTM D 3850
Плотность 2,8   gm/cm3 23℃ ASTM D 792
Медная корка Stength 9,4   Ib/in. 1oz, EDC после поплавка припоя IPC-TM 2.4.8
Воспламеняемость V-0       UL 94
Неэтилированный процесс совместимый Да
