Ламинат Rogers RT/duroid 6202 DK 2.94 до 3.06 для высокочастотных применений и решения для изготовления печатных плат на основе подложки толщиной 20 мил с покрытием ENIG

Характер продукции

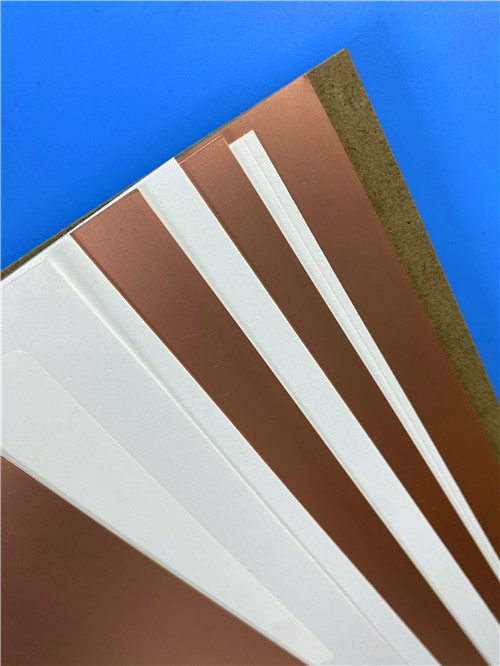

При проектировании сложных микроволновых структур — от фазированных антенных решеток до бортовых радиолокационных систем — выбор материала играет решающую роль в достижении надежной и воспроизводимой производительности.Rogers RT/duroid 6202 — это ламинат с низкими потерями и низкой диэлектрической проницаемостью, с ограниченным армированием из стеклоткани, разработанный для обеспечения электрической и механической стабильности, необходимой для требовательных высокочастотных применений.

RT/duroid 6202 доступен с от ½ унции до 2 унций/фут² гальванически осажденной или прокатной медной фольги при толщине диэлектрика от 0,005" до 0,060" (от 0,127 мм до 1,524 мм). Его превосходная стабильность размеров (от 0,05 до 0,07 мил/дюйм) часто устраняет необходимость двойного травления для достижения точных позиционных допусков, упрощая изготовление и повышая выход годной продукции.

Ключевые свойства в обзоре:

Примечание: Dk зависит от толщины — ламинаты толщиной 0,005" имеют значение 3,06 ± 0,04; ламинаты толщиной 0,010" и 0,015" имеют значение 3,02 ± 0,04; ламинаты толщиной ≥0,020" имеют значение 2,94 ± 0,04.

Применения

Фазированные антенные решетки – Точное управление фазой между элементами

Наземные и бортовые радиолокационные системы – Надежная работа в суровых условиях

GPS-антенны – Стабильная Dk для точного позиционирования

Силовые шины – Низкие потери на высоких частотах

Системы предотвращения столкновений коммерческих авиалайнеров – Критическая для миссии надежность

Сети формирования луча – Стабильная электрическая производительность по всему массиву

Высоконадежные сложные многослойные схемы – Стабильность размеров для требовательных стеков

Изготовление печатных плат на заказ на RT/duroid 6202

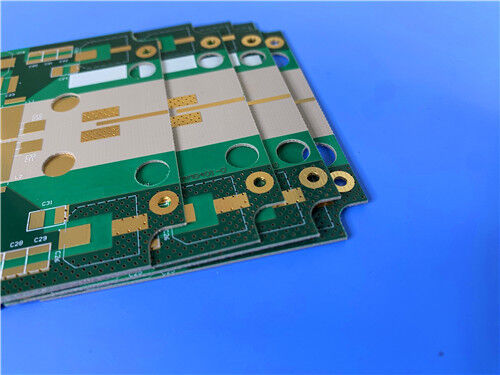

Как специализированный производитель высокочастотных печатных плат, мы предлагаем комплексные услуги по изготовлению с использованием Rogers RT/duroid 6202 и других передовых материалов. Следующая спецификация детализирует репрезентативное исполнение жесткой двухслойной печатной платы:

Детали конструкции печатной платы:

Статистика печатных плат:

Низкие потери для высокочастотной работы:

RT/duroid 6202 обеспечивает тангенс угла потерь всего 0,0015 при 10 ГГц, минимизируя затухание сигнала в линиях передачи и обеспечивая превосходную высокочастотную производительность в микроволновом и миллиметровом диапазонах.

Отличная стабильность размеров:
Благодаря стабильности размеров от 0,05 до 0,07 мил/дюйм, достигаемой за счет ограниченного армирования стеклотканью, RT/duroid 6202 часто устраняет необходимость двойного травления, уменьшает ошибки совмещения и повышает выход годной продукции для конструкций с жесткими допусками.

Согласованное расширение в плоскости:
КТР по осям X и Y, составляющий 15 ppm/°C, хорошо согласуется с медью, снижая нагрузку на металлизированные отверстия и повышая надежность при термических циклах. Низкий КТР по оси Z, составляющий 30 ppm/°C, дополнительно повышает стабильность размеров в многослойных конструкциях.

Низкий температурный коэффициент Dk:
При всего 5 ppm/°C в диапазоне от -50 до +150°C диэлектрическая проницаемость остается очень стабильной в зависимости от температуры, обеспечивая постоянную электрическую производительность в условиях значительных температурных колебаний.

Термостойкость и влагостойкость:

1. Температура разложения (Td) 500°C обеспечивает широкий технологический диапазон
2. Теплопроводность 0,68 Вт/м·К способствует рассеиванию тепла
3. Влагопоглощение всего 0,04% обеспечивает стабильные электрические свойства во влажных условиях
4. Рейтинг воспламеняемости UL 94 V-0 обеспечивает соответствие требованиям безопасности

Очень низкая усадка при травлении:
Материал демонстрирует очень низкую усадку при травлении, что способствует точному определению характеристик и воспроизводимой работе схемы.

Качество и доступность

Все платы изготавливаются в соответствии со стандартами качества IPC-Class-2, что гарантирует высокую надежность для коммерческих, промышленных и оборонных применений. Перед отгрузкой проводится 100% электрическое тестирование для гарантии функциональной целостности.

Наши производственные мощности обеспечивают мировую доступность с гибкой поддержкой доставки и логистики как для прототипов, так и для серийных заказов. Мы предлагаем быструю обработку заказов и конкурентоспособные цены при строгом контроле процессов.

Для запросов о пользовательских стеках, размерах панелей, альтернативных медных фольгах (гальванически осажденных или прокатных) или других конфигурациях, пожалуйста, свяжитесь с нашей командой инженеров по продажам — мы готовы поддержать ваши потребности в высокочастотных печатных платах.
