Привет всем,

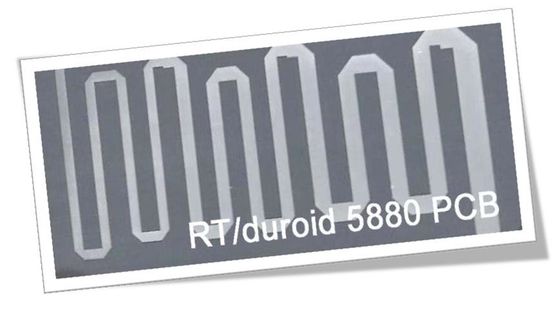

Сегодня, мы вводим высокочастотный PCB построенный на ламинатах RT/duroid 5880.
RT/duroid 5880 одна из смеси PTFE rogers стеклянным усиленной microfiber которая конструирована для взыскивать применения цепи stripline и микрополосковой линии.
Почему мы используем RT/duroid 5880?
Во первых, случайно ориентируемые microfibers приводят в исключительном единообразии диэлектрического постоянного.
Secondly, диэлектрическая константа ламинатов RT/duroid 5880 равномерна от панели к панели и постоянн над широким диапазоном изменения частот.
В-третьих, свой низкий коэффициент энергопотерь расширяет пользу ламинатов RT/duroid 5880 к Ku-диапазону и выше. Он как низок как 0,0004 когда 1 MHz и 0,0009 когда 10 GHz.
В-четвертых, конструированный для взыскивать применения цепи stripline и микрополосковой линии
Возможность PCB (RT/duroid 5880)
| Материал PCB: |
Стеклянным усиленные microfiber смеси PTFE |
| Обозначение: |
RT/duroid 5880 |
| Диэлектрическая константа: |
2,2 ±0.02 (процесс) |
| 2,2 (дизайн) |
| Отсчет слоя: |
2 слоя, разнослоистый, гибридный (смешанный) тип |
| Медный вес: |
0.5oz (17 µm), 1oz (35µm), 2oz (70µm) |
| Толщина PCB: |
10mil (0.254mm), 20mil (0.508mm) |
| 31mil (0.787mm), 62mil (1.575mm) |
| Размер PCB: |
≤400mm x 500mm |
| Маска припоя: |
Зеленый, черный, голубой, желтый, красный etc. |
| Поверхностный финиш: |
Обнаженная медь, HASL, ENIG, OSP, etc… |
Материал RT/duroid 5880 можно сделать в доске двойного слоя, разнослоистой доске и гибридных типах. Двойник встал на сторону доски доступен в разнообразие толщинах, как 10mil, 20mil, 31mil и 62mil.
Типичные применения цепи микрополосковой линии и stripline, щирокодиапазонная антенна коммерческой авиакомпании, системы радиолокатора, применения волны миллиметра, цифровая антенна точкаая-точка радио etc.
Основной цвет PCB RT/duroid 5880 черен.
PCB RT/duroid 5880 также имеет свойства абсорбции отлива, превосходной химической устойчивости etc.
Если вы имеете любые вопросы, то пожалуйста чувствуйте свободный связаться мы.
Спасибо для вашего чтения.
Приложение: Типичные свойства RT/duroid 5880
| Свойство |
RT/duroid 5880 |
Направление |
Блоки |
Условие |
Метод теста |
| Диэлектрическая константа, εProcess |
2,20
спецификации 2.20±0.02. |
Z |
N/A |
C24/23/50
C24/23/50 |
1 MHz IPC-TM-650 2.5.5.3
10 GHz IPC-TM 2.5.5.5 |
| Диэлектрическая константа, εDesign |
2,2 |
Z |
N/A |
8GHz до 40 GHz |
Метод длины дифференциального участка |
| Коэффициент энергопотерь, tanδ |
0,0004
0,0009 |
Z |
N/A |
C24/23/50
C24/23/50 |
1 MHz IPC-TM-650 2.5.5.3
10 GHz IPC-TM 2.5.5.5 |
| Термальный коэффициент ε |
-125 |
Z |
ppm/℃ |
-50℃℃to 150 |
IPC-TM-650 2.5.5.5 |
| Резистивность тома |
2 x 107 |
Z |
См Mohm |
C/96/35/90 |
ASTM D 257 |
| Поверхностная резистивность |
3 x 107 |
Z |
Mohm |
C/96/35/90 |
ASTM D 257 |
| Специфическая жара |
0,96 (0,23) |
N/A |
j/g/k
(cal/g/c) |
N/A |
Высчитанный |
| Растяжимый модуль |
Тест на℃ 23 |
Тест на℃ 100 |
N/A |
MPa (kpsi) |
|
ASTM D 638 |
| 1070(156) |
450(65) |
X |
| 860(125) |
380(55) |
Y |
| Окончательный стресс |
29 (4,2) |
20 (2,9) |
X |
| 27 (3,9) |
18 (2,6) |
Y |
| Окончательное напряжение |
6 |
7,2 |
X |
% |
| 4,9 |
5,8 |
Y |
| Сжимающий модуль |
710(103) |
500(73) |
X |
MPa (kpsi) |
|
ASTM D 695 |
| 710(103) |
500(73) |
Y |
| 940(136) |
670(97) |
Z |
| Окончательный стресс |
27 (3,9) |
22 (3,2) |
X |
| 29 (5,3) |
21 (3,1) |
Y |
| 52 (7,5) |
43 (6,3) |
Z |
| Окончательное напряжение |
8,5 |
8,4 |
X |
% |
| 7,7 |
7,8 |
Y |
| 12,5 |
17,6 |
Z |
| Абсорбция влаги |
0,02 |
N/A |
% |
0,62" (1.6mm) D48/50 |
ASTM D 570 |
| Термальная проводимость |
0,2 |
Z |
W/m/k |
℃ 80 |
ASTM C 518 |
| Коэффициент теплового расширения |
31
48
237 |
X
Y
Z |
ppm/℃ |
0-100℃ |
IPC-TM-650 2.4.41 |
| Td |
500 |
N/A |
℃ TGA |
N/A |
ASTM D 3850 |
| Плотность |
2,2 |
N/A |
gm/cm3 |
N/A |
ASTM D 792 |
| Медная корка |
31,2 (5,5) |
N/A |
Pli (N/mm) |
фольга 1oz (35mm) EDC
после поплавка припоя |
IPC-TM-650 2.4.8 |
| Воспламеняемость |
V-0 |
N/A |
N/A |
N/A |
UL 94 |
| Неэтилированный процесс совместимый |
Да |
N/A |
N/A |
N/A |
N/A |
