Rogers 3210 PCB RO3210 Высокочастотная печатная плата
Всем привет,
Сегодня мы поговорим о высокочастотных печатных платах RO3210.
RO3210 Высокочастотные ламинаты для печатных плат представляют собой керамические ламинаты, армированные стеклотканью. Материал RO3210 был разработан как расширение серии высокочастотных материалов для печатных плат RO3000 с одной отличительной особенностью — улучшенной механической стабильностью.
Особенности и преимущества следующие:
1. Армирование стеклотканью повышает жесткость для облегчения работы.
2. Единообразные электрические и механические характеристики идеально подходят для сложных многослойных высокочастотных конструкций.
3. Низкий коэффициент расширения в плоскости совпадает с медью, что обеспечивает надежность для поверхностного монтажа; подходит для использования с гибридными конструкциями многослойных плат на основе эпоксидной смолы.
4. Отличная стабильность размеров обеспечивает высокую производительность производства.
5. Гладкая поверхность позволяет достичь более высокой точности травления проводников.
Возможности печатных плат
| Материал печатной платы: |
Керамические ламинаты |
| Обозначение: |
RO3210 |
| Диэлектрическая проницаемость: |
10,2 ± 0,5 (процесс) |
| 10,8 (расчет) |
| Количество слоев: |
2-слойные, многослойные, гибридные печатные платы |
| Вес меди: |
0,5 унции (17 мкм), 1 унция (35 мкм), 2 унции (70 мкм) |
| Толщина печатной платы: |
25 мил (0,635 мм), 50 мил (1,27 мм) |
| Размер печатной платы: |
≤ 400 мм x 500 мм |
| Паяльная маска: |
Зеленый, черный, синий, желтый, красный и т. д. |
| Финишное покрытие поверхности: |
Непокрытая медь, HASL, ENIG, OSP и т. д. |
Двухслойные высокочастотные печатные платы RO3210 доступны сот 0,5 до 2 унцийготовой меди,толщиной0,7 мм и 1,3 мм,максимальным размером 400 мм на 500 мм, с финишным покрытием поверхности непокрытой медью, горячим воздухом, иммерсионным золотом и т. д.
Типичные области применения
1. Автомобильные системы предотвращения столкновений.
2. Автомобильные антенны глобального позиционирования спутников
3. Инфраструктура базовых станций
4. Каналы передачи данных в кабельных системах
5. Спутниковое прямое вещание
6. LMDS и беспроводной широкополосный доступ
7. Микрополосковые антенны для беспроводной связи
8. Силовые задние панели
9. Удаленные счетчики
10. Системы беспроводной связи

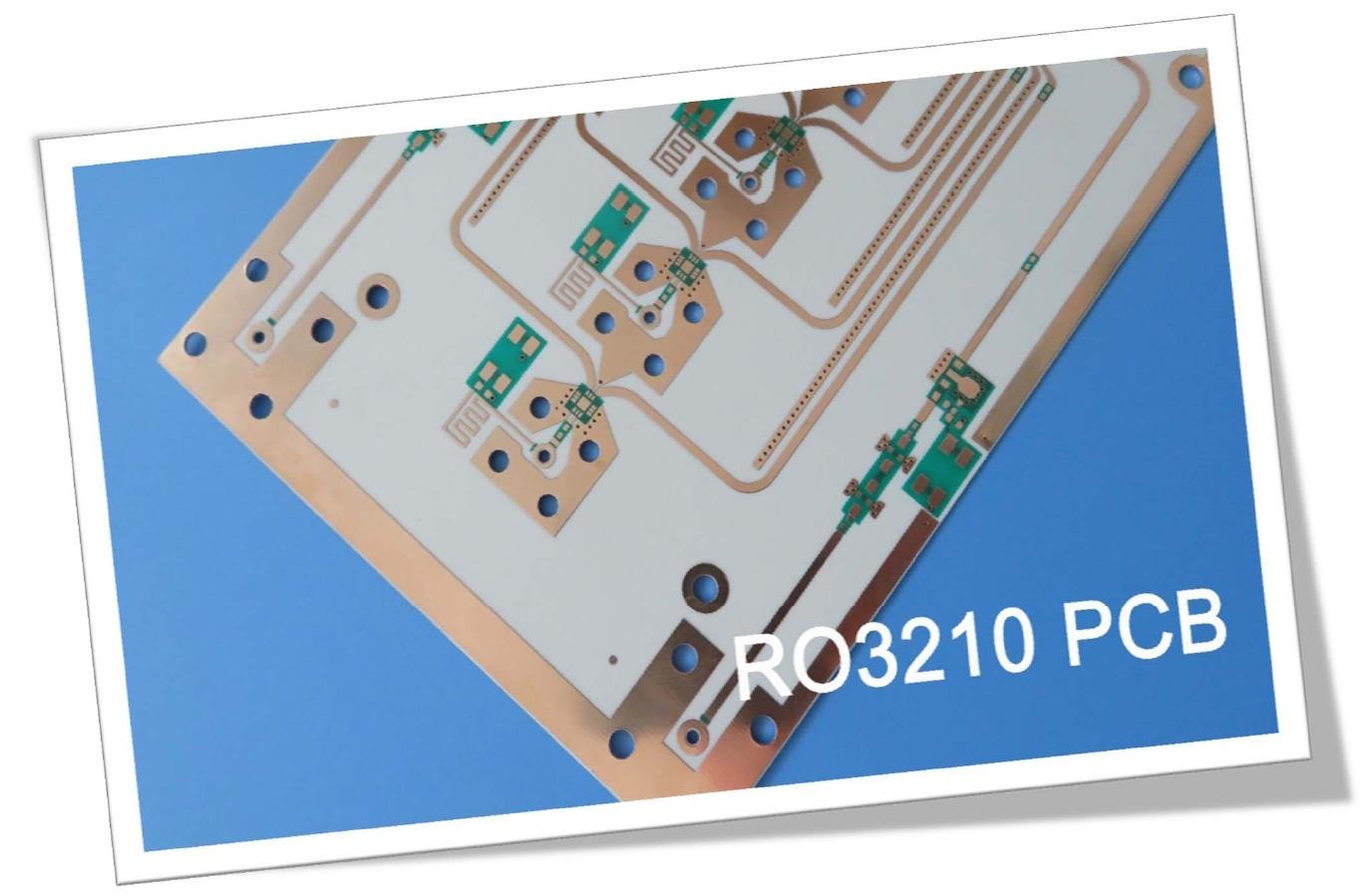

Основной цвет печатной платы RO3210 — белый.
Производственный процесс высокочастотной печатной платы RO3210 аналогичен стандартному процессу производства печатных плат из ПТФЭ, поэтому он подходит для массового производства, что обеспечивает конкурентное преимущество на рынке.
Если у вас есть какие-либо вопросы, пожалуйста, свяжитесь с нами.
Спасибо за ваше внимание.
Приложение
Технический паспорт высокочастотного материала для печатных плат RO3210
| Типичные значения RO3210 |
| Свойство |
RO3210 |
Направление |
Единицы измерения |
Условие |
Метод испытания |
| Диэлектрическая проницаемость, ε Процесс |
10,2 ± 0,5 |
Z |
|
10 ГГц, 23°C |
IPC-TM-650 2.5.5.5 Clamped Stripline |
| Диэлектрическая проницаемость, ε Расчет |
10,8 |
Z |
|
от 8 ГГц до 40 ГГц |
Метод дифференциальной фазовой длины |
| Коэффициент диссипации, tanδ |
0,0027 |
Z |
|
10 ГГц, 23°C |
IPC-TM-650 2.5.5.5 |
| Температурный коэффициент ε |
-459 |
Z |
ppm/°C |
10 ГГц, от 0°C до 100°C |
IPC-TM-650 2.5.5.5 |
| Стабильность размеров |
0,8 |
X, Y |
мм/м |
УСЛОВИЕ A |
ASTM D257 |
| Объемное удельное сопротивление |
103 |
|
МОм·см |
УСЛОВИЕ A |
IPC 2.5.17.1 |
| Поверхностное удельное сопротивление |
103 |
|
МОм |
УСЛОВИЕ A |
IPC 2.5.17.1 |
| Модуль упругости при растяжении |
579
517 |
MD
CMD |
кпси |
23°C |
ASTM D 638 |
| Водопоглощение |
＜0,1 |
- |
% |
D24/23 |
IPC-TM-650 2.6.2.1 |
| Удельная теплоемкость |
0,79 |
|
Дж/г/К |
|
Расчетный |
| Теплопроводность |
0,81 |
|
Вт/(м·К) |
80°C |
ASTM C518 |
Коэффициент теплового расширения
(-55 до 288°C) |
13
34 |
X,Y
Z |
ppm/°C |
23°C/50% RH |
IPC-TM-650 2.4.4.1 |
| Td |
500 |
|
°C |
TGA |
ASTM D3850 |
| Плотность |
3 |
|
г/см3 |
|
|
| Прочность отслаивания меди |
11 |
|
pli |
1 унция, EDC после пайки |
IPC-TM 2.4.8 |
| Воспламеняемость |
V-0 |
|
|
|
UL 94 |
| Совместимость с бессвинцовым процессом |
Да |
|
|
|
|
