Высокочастотный PCB RF антенны Rogers 20mil 30mil 60mil платы с печатным монтажом RO4533

продукты

Недавно отгруженная радиочастотная печатная плата

Высокочастотный PCB RF антенны Rogers 20mil 30mil 60mil платы с печатным монтажом RO4533

МОК:	1 часть
цена:	USD 9.99-99.99
стандартная упаковка:	Вакуум
Срок доставки:	РАБОЧИЙ ДЕНЬ 10
способ оплаты:	T/T, PayPal
Пропускная способность:	50000 частей в месяц

Подробная информация

Описание продукта

Подробная информация

Место происхождения

Китай

Фирменное наименование

Bicheng Technologies Limited

Сертификация

Номер модели

BIC-185-V3.38

Материал доски:

RO4533

Толщина доски:

0.8mm

Поверхностная/внутренняя толщина Cu слоя:

Поверхностный финиш:

золото погружения

Цвет Coverlay:

Зеленый цвет

Цвет шелкографии:

белый

Функция:

100% пройти электрические испытания

Количество слоев:

Количество мин заказа:

1 часть

Цена:

USD 9.99-99.99

Упаковывая детали:

Вакуум

Время доставки:

РАБОЧИЙ ДЕНЬ 10

Условия оплаты:

T/T, PayPal

Поставка способности:

50000 частей в месяц

Описание продукта

Свойство	RO4533	Направление	Блоки	Условие	Метод теста
Диэлектрическая константа, er процесс	3,3 ± 0,08	Z	-	10 GHz/23℃ 2,5 GHz	IPC-TM-650,2.5.5.5
Коэффициент энергопотерь	0,002	Z	-	2,5 GHz/23℃	IPC-TM-650, 2.5.5.5
Коэффициент энергопотерь	0,0025	Z	-	10 GHz/23℃	IPC-TM-650, 2.5.5.5
PIM (типичное)	-157	-	dBc	Отраженное dBm 43 подмело тоны	Анализатор Summitek 1900b PIM
Диэлектрическая прочность	>500	Z	V/mil	0,51 mm	IPC-TM-650, 2.5.6.2
Сохранность формы	<0>	X, Y	mm/m (mils/дюйм)	после вытравите	IPC-TM-650, 2.4.39A
Коэффициент теплового расширения	13	X	ppm/℃	℃ -55 до 288	IPC-TM-650, 2.4.41
	11	Y
	37	Z
Термальная проводимость	0,6	-	С (m.K)	℃ 80	ASTM C518
Абсорбция влаги	0,02	-	%	D48/50	IPC-TM-650, 2.6.2.1 ASTM D570
Tg	>280	-	℃ TMA		IPC-TM-650, 2.4.24.3
Плотность	1,8	-	gm/cm3	-	ASTM D792
Медная прочность корки	6,9 (1.2)	-	lbs/in (N/mm)	1 oz. Поплавок припоя столба EDC	IPC-TM-650, 2.4.8
Воспламеняемость	НЕ FR	-	-	-	UL 94
Неэтилированный процесс совместимый	Да	-	-	-	-

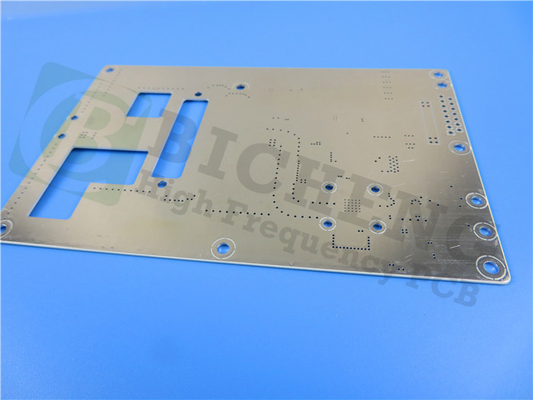

Высокочастотный PCB RF антенны Rogers 20mil 30mil 60mil платы с печатным монтажом RO4533

(Платы с печатным монтажом выполненные на заказ продукты, изображение и показанные параметры как раз для ссылки)

Общее описание

RO4533 высокочастотные ламинаты, наполненный керамическ, стекл-усиленный углерод базовый материал, материалы цены/представления от Rogers Корпорации, специфически проектированной и изготовленной для того чтобы соотвествовать специфические рынков антенны. Она имеет диэлектрическую константу 3,3 и тангенс потери (Df) 0,0025 измеренного на 10 GHz. Эти значения позволяют дизайнерам антенны осуществить существенные значения увеличения пока уменьшающ потерю сигнала. Таким образом, она обеспечивает превосходный пассивный ответ интермодуляции необходимо для мобильных применений антенны микрополосковой линии инфраструктуры.

Доступная альтернатива к более обычным технологиям антенны PTFE, таким образом позволяющ нашим дизайнерам оптимизировать цену и представление антенн. Системы смолы диэлектрических материалов RO4533 конструированы для того чтобы обеспечить необходимые свойства для идеального представления антенны. Коэффициенты теплового расширения (CTEs) и в направлениях x и y подобны этой из меди. Хорошая спичка CTE уменьшает стрессы в антенне платы с печатным монтажом.

Особенности и преимущества

1. Малопотертое 0,0025, низкий Dk 3,3, низкий ответ PIM: Широкий диапазон пользы применения

2. Thermoset система смолы: Совместимый со стандартным изготовлением PCB

3. Превосходная сохранность формы: Больший выход на более больших размерах панелей

4. Равномерные механические свойства: Поддерживает механическую форму во время регуляции

5. Высокая термальная проводимость: Улучшенная регуляция силы

Типичные применения:

1. Клетчатые антенны базовой станции инфраструктуры

2. Сети антенны WiMAX

Наша возможность PCB (RO4533)

Возможность PCB (RO4533)
Материал PCB:	наполненный Керамическ, Стекл-усиленный углерод
Обозначение:	RO4533
Диэлектрическая константа:	3,3
Коэффициент энергопотерь	0,0025 10GHz
Отсчет слоя:	Двойной, который встали на сторону PCB, разнослоистый PCB, гибридный PCB
Медный вес:	0.5oz (17 µm), 1oz (35µm), 2oz (70µm)
Толщина PCB:	20mil (0.508mm), 30mil (0.762mm), 60mil (1.524mm)
Размер PCB:	≤400mm x 500mm
Маска припоя:	Зеленый, черный, голубой, желтый, красный etc.
Поверхностный финиш:	Обнаженная медь, HASL, ENIG, серебр погружения, олово погружения, OSP etc…

Типичные значения RO4533

Свойство	RO4533	Направление	Блоки	Условие	Метод теста
Диэлектрическая константа, er процесс	3,3 ± 0,08	Z	-	10 GHz/23℃ 2,5 GHz	IPC-TM-650,2.5.5.5
Коэффициент энергопотерь	0,002	Z	-	2,5 GHz/23℃	IPC-TM-650, 2.5.5.5
Коэффициент энергопотерь	0,0025	Z	-	10 GHz/23℃	IPC-TM-650, 2.5.5.5
PIM (типичное)	-157	-	dBc	Отраженное dBm 43 подмело тоны	Анализатор Summitek 1900b PIM
Диэлектрическая прочность	>500	Z	V/mil	0,51 mm	IPC-TM-650, 2.5.6.2
Сохранность формы	<0>	X, Y	mm/m (mils/дюйм)	после вытравите	IPC-TM-650, 2.4.39A
Коэффициент теплового расширения	13	X	ppm/℃	℃ -55 до 288	IPC-TM-650, 2.4.41
	11	Y
	37	Z
Термальная проводимость	0,6	-	С (m.K)	℃ 80	ASTM C518
Абсорбция влаги	0,02	-	%	D48/50	IPC-TM-650, 2.6.2.1 ASTM D570
Tg	>280	-	℃ TMA		IPC-TM-650, 2.4.24.3
Плотность	1,8	-	gm/cm3	-	ASTM D792
Медная прочность корки	6,9 (1.2)	-	lbs/in (N/mm)	1 oz. Поплавок припоя столба EDC	IPC-TM-650, 2.4.8
Воспламеняемость	НЕ FR	-	-	-	UL 94
Неэтилированный процесс совместимый	Да	-	-	-	-

Высокочастотный PCB RF антенны Rogers 20mil 30mil 60mil платы с печатным монтажом RO4533 0

Высокочастотный PCB RF антенны Rogers 20mil 30mil 60mil платы с печатным монтажом RO4533 1
